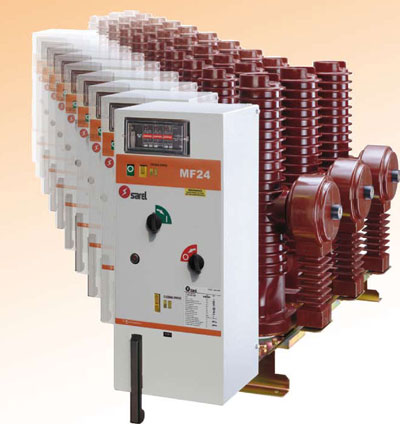

MF Sarel элегазовый выключатель

Выключатель элегазовый серии MF от компании Sarel (ныне Schneider Electric) соответствует МЭК 62271-100 и IEC 60694 стандартам.

Элегазовые выключатели MF 12, MF 17, MF 24 и MF 12P, MF 17P, MF 24P оборудования среднего напряжения, работают в диапазоне напряжений от 10 до 20 кВ.

Они состоят из 3 отдельных полюсов, расположенных в линию и которые приводят в действие одновременно одним рычагом и механическим пружинным приводом типа М200. Полюсы герметично заполнены гексафторидом серы (SF6) в качестве диэлектрика и средства дугогашения (МЭК 62271-100), поэтому они не нуждаются в дополнительном элегазе в течение всего срока эксплуатации выключателя. Проверка давления и герметичности элегаза осуществляется на заводе.

Выключатель из серии MF чрезвычайно надежны, прочны и просты в использовании.
Благодаря их небольшой массе и простой конфигурации они особенно пригодны для размещения в панели, ячейке или небольших распредустройствах. Выключатели пригодны для использования также в загрязненной и запыленной среде.

Они особенно хорошо подходят для гибридных воздушно/SF6 ячеек, что позволяет выгодно использовать пространство и оптимально распределять оборудование в ячейке.
В частности, выключатель серии MF 24P с максимальной токовой защитой с автономным питанием на 3 тороидальных трансформатора тока позволяет использовать ее в случае отказа оперативного питания. 3 раздельных полюса с расстоянием между центрами 300 мм или 230 мм.

Обозначение выключателей MF

Максимальное рабочее напряжение (кВ)

Изолирующая и дугогасящая среда SF6 (элегаз)

Пружинный привод

МТЗ с автономным питанием

Максимальное рабочее напряжение (кВ)

Изолирующая и дугогасящая среда SF6 (элегаз)

Пружинный привод

Общие технические характеристики
