Монтаж КТП
Комплектная трансформаторная подстанция состоит из трех основных частей (модулей). Сторона на напряжение 35 кВ представляет собой унифицированные транспортабельные секции с встроенными КРУ внутренней установки, включающие выкатные элементы с вакуумными выключателями, процессоры, шинные разъединители, трансформаторы тока и напряжения. Сторона на напряжение 10 (6) кВ включает секции напряжением 10 кВ со встроенным КРУ внутренней установки, содержащим выкатные элементы с вакуумными выключателями, процессорами, разъединителями, трансформаторами собственных нужд, сборными шинами. Третья часть - силовые трансформаторы общей мощностью 1…16 MB - А.
Сторона на напряжение 35 кВ состоит из секций со шкафами, разделенных перегородками с проходными изоляторами на отсеки сборных шин, линейных шин, выкатного элемента, релейного, и двух торцовых секций без электротехнического оборудования. Секции соединяются между собой на монтажной площадке с помощью болтовых соединений.
Вакуумные выключатели на напряжение 10 и 35 кВ имеют номинальный ток от 630 до 3150 А, номинальный ток отключения (20...40 кА), ресурс отключения токов короткого замыкания - 50...100; номинальных токов - 30...50 тыс. циклов.
Монтаж модульной подстанции заключается в установке на заранее подготовленный фундамент готовых блоков, соединении их между собой и подключении к входным и выходным линиям. Достоинство таких подстанций - простота монтажа и повышенная надежность работы, т.е. снижение риска отказа при эксплуатации за счет применения высоконадежных вакуумных выключателей, сборки и испытания в заводских условиях блоков с вмонтированным коммутационным оборудованием, системой релейной защиты, управления и автоматики. Все это способствует снижению расходов на транспортировку оборудования и сооружение подстанции.

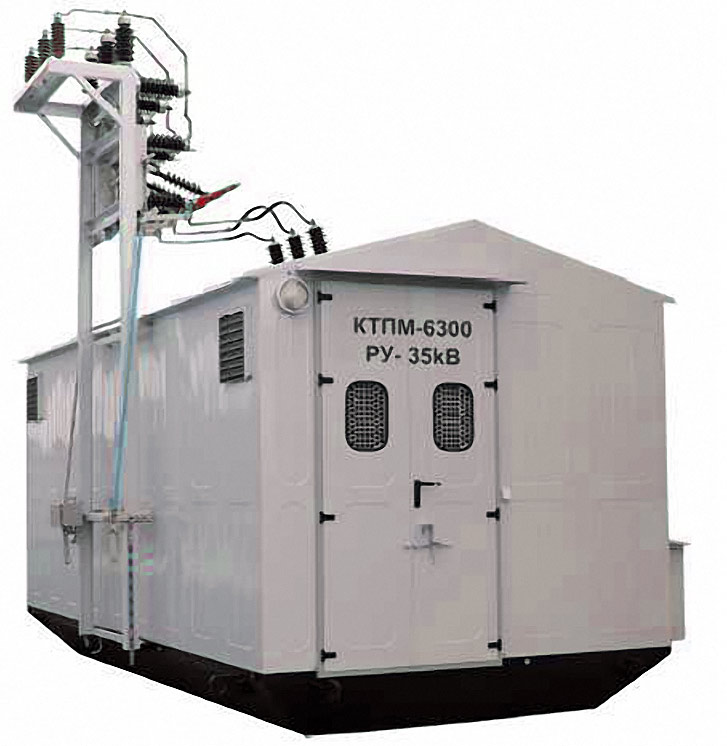

В настоящее время предприятия-изготовители предлагают модульные КТП на напряжение 35/6(10) и 35/0,38 кВ, состоящие из специальных теплоизолированных металлических контейнеров (модулей), оснащенных системами освещения, обогрева и вентиляции, в которых смонтировано основное и вспомогательное оборудование РУ.
Номинальная мощность силовых трансформаторов на подстанциях напряжением 35/6(10) кВ - до 16 MB • А, на подстанциях напряжением 35/0,38 кВ - до 2,5 MB • А. Подстанции, срок службы которых 30 лет, предназначены для эксплуатации во II и III районах по ветру и гололеду с диапазоном изменения температур -60... +40 °С. В качестве утеплителя стен, пола и крыши используется минеральная вата, помещаемая между внутренней и внешней оболочками.
Размещение РУ на напряжение 35 кВ, а также 6(10) кВ, в модульном здании существенно сокращает сроки монтажа и площадь, занимаемую подстанцией.
Модули имеют в основании цельную раму из швеллера, что обеспечивает высокую степень жесткости при монтаже и позволяет устанавливать ни на фундаменты различных видов.
