Монтаж термоусаживаемых соединительных и концевых муфт

В настоящее время на рынке России ряд производителей предлагают кабельную арматуру на основе термоусаживаемых материалов: «Райэнерго» (дочернее предприятие фирмы «Райхем»), фирма «Термофит» в г. Санкт-Петербурге, ОАО «Михневский завод электроизделий», АОЗТ «Подольский завод электромонтажных изделий» (АОЗТ ПЗЭМИ).

Все виды муфт технологичные, экологически чистые, не требуют дополнительных затрат на варку массы и пропитку рулонов. На монтаж одной муфты из термоусаживаемых материалов бригадой из двух электромонтеров затрачивается времени более чем в 2 раза меньше, чем на монтаж муфты типа СС. Более чем в 2 раза сокращается расход газа при монтаже.

Муфты фирмы «Райхем».

Основой термоусаживаемой соединительной и концевой арматуры фирмы «Райхем» являются вулканизируемые полимеры, обладающие рядом уникальных свойств. Наряду с высокими изоляционными параметрами и герметичностью муфты фирмы «Райхем» обладают особой механической прочностью, стойкостью к воздействию окружающей среды и т. д.

Широкий диапазон термоусаживаемости отдельных частей позволяет использовать один типоразмер муфт для нескольких видов кабелей с пропитанной бумажной изоляцией (сечением жил 70—120 и 150—240 мм2), что значительно сокращает количество запасного материала.

Муфты при хранении практически не подвергаются старению. На рис. 1 представлена концевая муфта наружной установки для трехжильных кабелей с пропитанной бумажной изоляцией и общей оболочкой на напряжение 6—10 кВ (размер муфты L зависит от номинального напряжения и сечения жил кабеля).

Концевая термоусаживаемая муфта

Рис. 1. Концевая муфта

Монтаж концевых и соединительных муфт представляет собой сборку отдельных термоусаживаемых частей, поставляемых в растянутом состоянии, что позволяет легко надевать их на разделанные концы кабеля. При нагревании с помощью пропан-бутановой газовой горелки происходит усадка этих частей с плотным водонепроницаемым охватом кабеля, причем термоусаживаемый клей заполняет все пустоты. В месте соединения кабельная муфта создает новую изоляцию, полностью соответствующую установленным требованиям.

Муфты ЗАО «ПЗЭМИ».

Подольский завод электромонтажных изделий еще в 1996—1998 гг. выполнил разработку и освободил промышленное производство современных соединительных и концевых муфт марок Стп КВтп для силовых кабелей с пропитанной бумажной изоляцией на напряжение 1, 6 и 10 кВ. В конструкциях муфт применяются усовершенствованные термоусаживаемые изделия (трубки, перчатки), герметизирующие полимеры композиции для регулирования электрического поля. Жилы кабелей сращиваются между собой и наконечниками при помощи винтовых гильз (рис. 2), размеры которых зависят от сечения жил кабеля. Болты гильз закручиваются комплектным ключом до скручивания.

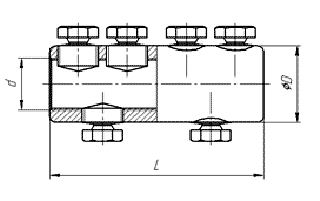

Гильза винтовая ГО 400

Рис. 2. Гильза винтовая ГО 400

"
