Муфты соединительные термоусаживаемые для одножильных кабелей с изоляцией из сшитого полиэтилена марки 1ПСт-10

Муфты соединительные термоусаживаемые для одножильных кабелей с изоляцией из сшитого полиэтилена марки 1ПСт-10

Соединительные термоусаживаемые муфты для одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ марок
1ПСт-10

ИНСТРУКЦИЯ ПО МОНТАЖУ

Все операции следует выполнять в строгом соответствии с инструкцией по установке, не допуская изменений в технологии монтажа
Монтаж термоусаживаемых муфт должен проводиться специально обученным персоналом 1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Муфты соединительные типа 1ПСТ-10 предназначены для соединения одножильных силовых кабелей с изоляцией из сшитого полиэтилена, с медным проволочным экраном на напряжение 10 кВ с частотой переменного тока 50 Гц.
Используются для соединения кабелей, проложенных в тоннелях, кабельных коллекторах, грунте без ограничения по уровню прокладки при температуре окружающей среды от -50°С до +50°С.
Монтаж соединительных муфт может быть осуществлен для следующих основных типов одножильных кабелей: (А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г и их аналогов.2. ТИПОРАЗМЕРЫ МУФТ
Выбор типоразмеров муфт производится в зависимости от сечения жил кабеля (см. табл.):

Наименование муфты

Число жил кабеля

Сечение жил кабеля (мм кв.)

Тип изоляции кабеля

Комплектация без болтовых наконечников

Комплектация с болтовыми наконечниками

1ПСТ-10-70/120

1ПСТ-10-70/120(Б)

1

70, 95, 120

изоляция из сшитого полиэтилена

1ПСТ-10-150/240

1ПСТ-10-150/240(Б)

150, 185, 240

1ПСТ-10-300/400

1ПСТ-10-300/400(Б)

300, 400

1ПСТ-10-500/630

1ПСТ-10-500/630(Б)

500, 630

По желанию заказчика муфты 1ПСТ-10 могут дополнительно комплектоваться наконечниками под опрессовку.
Для монтажа термоусаживаемых муфт на кабели с броней из стальных или алюминиевых проволок на всех диапазонах сечений необходимо использовать комплекты заземления КМПБ.

Сечение кабеля, мм кв.

70/120

150/240

300/400

500/630

Комплект КМПБ

КМПБ №5

КМПБ №6

КМПБ №6

КМПБ №6



3. МЕРЫ БЕЗОПАСНОСТИ
Монтаж муфты должен производиться с соблюдением «Межотраслевых правил по охране труда (правил безопасности) при эксплуатации электроустановок», «Правил технической эксплуатации электроустановок потребителей», «Правил пожарной безопасности для энергетических предприятий», «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией напряжением до 10 кВ», а также правил и инструкций, действующих на предприятии, применяющем данные муфты.

4. ОБЩИЕ УКАЗАНИЯ
4.1 Подготовка к монтажу
Внимательно ознакомьтесь с инструкцией по монтажу. Проверьте по комплектовочной ведомости наличие деталей в комплекте и соответствие муфты сечению, типу и рабочему напряжению монтируемого кабеля. Подготовьте рабочее место, все необходимые инструменты и приспособления. Проверьте исправность газового оборудования: баллона, шланга, редуктора и горелки. Если муфта хранилась в неотапливаемом помещении при температуре менее 5°С, то до начала монтажа комплект муфты следует выдержать не менее 2-х часов при температуре 18—20°С. Монтаж термоусаживаемых муфт должен проводиться в соответствии с «Технической документацией на муфты для силовых кабелей с бумажной и пластмассовой изоляцией напряжением до 10 кВ». Монтаж термоусаживаемых муфт требует соблюдения особой чистоты. Попадание в муфту влаги, грязи и посторонних частиц в процессе монтажа недопустимо.

4.2 Разделка кабеля
Разделка кабеля должна осуществляться в строгом соответствии с инструкцией производителя. Точная и аккуратная разделка является необходимым условием и залогом правильного монтажа кабельной муфты.
Разделка кабеля должна выполняться только высококвалифицированным специалистом. Несоблюдение размеров разделки, разделка без рулетки «на глазок», порезы и задиры на жильной изоляции, наличие загрязнений могут привести к сокращению срока службы муфты и пробоям. Особое внимание следует уделить снятию изоляции с жил кабеля. Любые повреждения жил в процессе снятия изоляции недопустимы. Разделка высоковольтных кабелей из сшитого полиэтилена требует профессионального инструмента для снятия изоляции и полупроводящего экрана.4.3 Технологии соединения и оконцевания жил
Качество, надежность и работоспособность всей муфты во многом определяется качеством монтажа соединителей или наконечников на жилах кабеля. Уточните, под какую технологию соединения или оконцевания рассчитана данная муфта: опрессовку или закрепление с помощью болтов со срывной головкой. В случае отсутствия ограничений, определитесь с выбором технологии самостоятельно.
— Технология опрессовки
Размер наконечника или гильзы выбирается в соответствии с сечением и классом гибкости кабельных жил. Секторные жилы перед опрессовкой рекомендуется предварительно скруглить. При работе с алюминиевыми и медными кабелями используйте алюминиевые или медные наконечники или гильзы соответственно. При выводе алюминиевого кабеля на медную шину используйте алюмомедные наконечники или шайбы. Перед монтажом алюминиевых наконечников и гильз следует зачистить концы алюминиевых жил до металлического блеска при помощи кордощетки и нанести кварце-вазелиновую пасту. Трубную часть наконечников также следует зачистить и смазать кварце-вазелиновой пастой, после чего вставить жилы в наконечники до упора и произвести опрессовку.
Для опрессовки используйте только профессиональный инструмент. Размер матриц должен соответствовать размеру выбранного наконечника. При монтаже наконечников и соединительных гильз соблюдайте количество опрессовок и их последовательность в соответствии с рекомендациями производителя.
— Технология болтовых наконечников и соединителей
При монтаже «механических» соединителей и наконечников с болтами со срывной головкой необходимо удерживать корпус соединителей/наконечников в момент затяжки болтов при помощи специальной зажимной струбцины НМБ-4 или газового ключа, предохраняя кабельные жилы от деформации. При наличии нескольких болтов в наконечнике/соединителе первой срывается головка болта, расположенного ближе к лопатке наконечника или центру соединителя.
Перед срывом болтовых головок следует развернуть наконечники вокруг жилы таким образом, чтобы при подключении к контактным клеммам избежать перегибов и скручивания кабельной жилы.4.4 Технология термоусадки
Для монтажа термоусаживаемых муфт предпочтительно использовать пропановую газовую горелку с широкой насадкой диаметром 40—50 мм. Пламя горелки следует отрегулировать таким образом, чтобы оно было мягким, с языками желтого цвета. Остроконечное клиновидное синее пламя не допускается. Усадка термоусаживаемых трубок с использованием газовой горелки требует определенных навыков и опыта.
Перед проведением каждой технологической операции поверхность, на которую усаживается трубка или подматывается герметик. должна быть очищена от загрязнений, пыли, жировых пятен и нагара. Для обеспечения равномерной усадки и предотвращения «подгорания» пламя горелки должно находиться в постоянном колебательном движении. Интенсивность усадки может регулироваться расстоянием от горелки до изделия. Во избежание образования морщин и воздушных пузырей на поверхности трубки, термоусадку следует производить от центра трубки к ее концам, либо последовательно от одного конца трубки к другому. Прежде чем продолжить термоусадку вдоль кабеля, трубка или перчатка должны быть усажены по кругу.
Усадка толстостенных термоусаживаемых кожухов, соединительных манжет и перчаток требует более длительного времени и должна сопровождаться предварительным медленным и равномерным прогревом.
Следуйте указаниям инструкции и по возможности точно устанавливайте термоусаживаемые трубки относительно других элементов муфты. Перед усадкой трубок и перчаток на металлические поверхности следует убедиться в отсутствии острых кромок и заусенцев. Все неровности должны быть предварительно зашлифованы. После зашлифовки убедитесь, что на поверхности изоляции не осталось металлических опилок.
Для обеспечения хорошего прилегания термоусаживаемых изделий на металлических поверхностях, последние рекомендуется предварительно прогреть до 50—70°С. Избыток термоплавкого клея, выступающий из-под кромок усаживаемых деталей с внутренним клеевым подслоем подтверждает хорошее качество герметизации. Убедитесь в отсутствии повреждений, морщин и вздутий на поверхности усаженных изделий.
После завершения монтажа не подвергайте муфту механическим воздействиям до ее полного остывания.

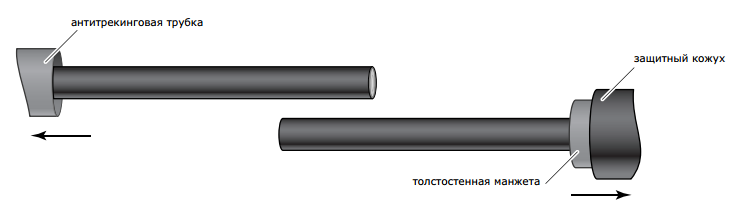

1. Подготовка кабеля к работе

1.1 Распрямить концы кабеля на длине 1000 мм;
1.2 Надеть на один конец кабеля антитрекинговую трубку (кирпично-красного цвета), а на другой — толстостенную манжету (кирпично-красного цвета) и защитный кожух (черного цвета).

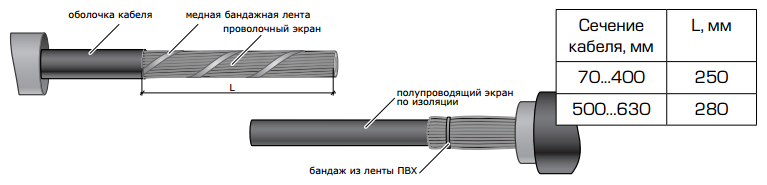

2. Разделка кабеля

2.1 Удалить с кабеля внешнюю оболочку и разделительный слой длиной L до проволочного экрана;
2.2 При наличии медной бандажной ленты, фиксирующей проволочный экран, ленту обрезать на уровне среза внешней оболочки. На месте среза ленты не должно оставаться острых выступающих кромок;
2.3 Отогнуть все медные проволоки экрана на внешнюю оболочку кабеля и временно закрепить их на оболочке кабеля;
2.4 Повторить операции для второго конца кабеля.

3. Удаление полупроводящего слоя изоляции кабеля

3.1 Обрезать жилу кабеля на длине L1 от среза внешней оболочки;
3.2 Удалить все разделительные слои кабеля до экрана по изоляции из экструдируемого полупроводящего сшитого полиэтилена;
3.3 Специальным инструментом (роликовым ножом) тщательно удалить слой экрана по изоляции из экструдируемого полупроводящего сшитого полиэтилена, оставив его участок длиной 50 мм от среза внешней оболочки. На поверхности изоляции из сшитого полиэтилена не допускается наличие остатков проводящего материала, бугров и заусенцев. Все неровности следует зашлифовать наждачной бумагой, поверхность изоляции должна быть гладкой;
3.4 Обезжирить участки изоляции из сшитого полиэтилена, используя х/б салфетку и бензин, начиная от конца жилы в направлении полупроводящего экрана по изоляции.
(Салфетку х/6 использовать только однократно!)
3.5 Повторить операции для второго конца кабеля.

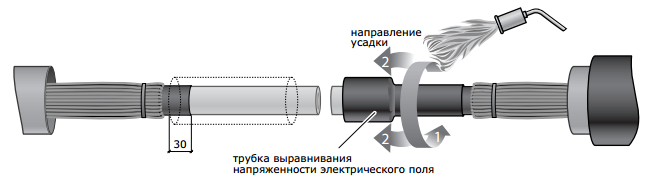

4. Установка трубки выравнивания напряженности электрического поля

4.1 Снять с конца жилы изоляцию на длине, равной 1/2 глубины гильзы. (Если используется гильза с внутренней перегородкой, изоляция удаляется на участке, равным длине гильзы до внутренней перегородки);
4.2 Надеть на жилу трубку для выравнивания напряженности электрического поля;
4.3 Расположить трубку на полупроводящем экране по изоляции кабеля с заходом 30 мм на экран (см. рис.);
4.4 Усадить трубку для выравнивания напряженности электрического поля в направлении от среза внешней оболочки к концу кабеля;
4.5 Повторить операции для второго конца кабеля.

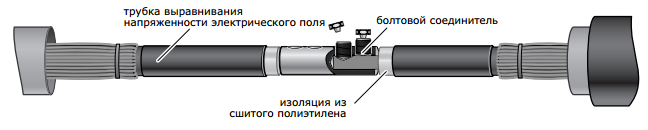

5. Соединение жил

5.1 Произвести соединение жил по выбранной технологии: гильзой методом опрессовки, либо соединителем со срывающимися болтовыми головками;
5.2 Зашлифовать острые кромки и заусенцы, образовавшиеся после опрессовки, либо после срыва болтовых головок.

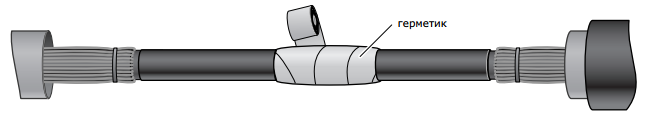

6. Подмотка лентой-герметиком

6.1 Используя герметик из комплекта муфты, обмотать место соединения жил с заходом на ТВНЭП, заполняя неровности гильзы или соединителя, образовавшиеся после монтажа. При намотке герметик вытягивать по длине примерно в 1,5-2 раза.

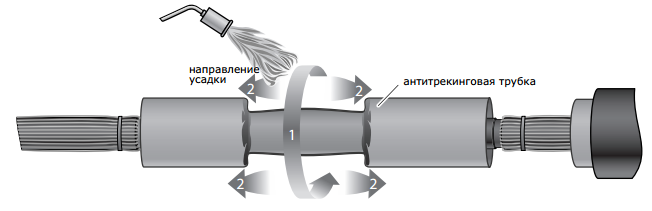

7. Установка антитрекинговой трубки

7.1 Надвинуть внутреннюю антитрекинговую трубку на место соединения жил, разместить ее по центру муфты и усадить, начиная с середины.

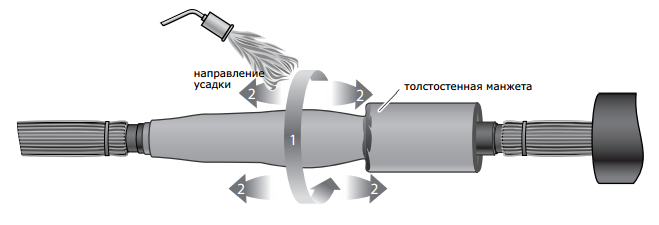

8. Установка толстостенной манжеты на место соединения жил

8.1 Надвинуть толстостенную манжету на место соединения жил, разместить ее по центру муфты и усадить, начиная с середины.

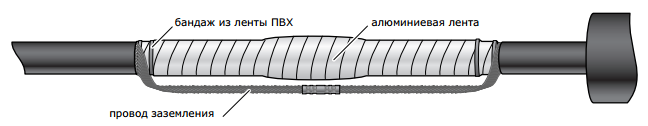

9. Восстановление экрана кабеля

9.1 Поверх толстостенной манжеты произвести намотку алюминиевой экранирующей ленты с перехлестом витков 15—20 мм, с заходом на медные проволоки экрана;
9.2 Концы алюминиевой ленты зафиксировать бандажом из 2—3 витков изолирующей ленты ПВХ;
9.3 Аккуратно разгладить ленту по контуру конструкции по всей длине намотки;
9.4 Удалить временный бандаж из ленты ПВХ, фиксирующий проволочный экран. Сформировать «косичку» (аккуратно собрать в пучок и скрутить свободные проволоки экрана кабеля). Обрезать концы сформированного провода заземления на необходимую длину;
9.5 Соединить провод заземления, предварительно зачистив и обезжирив концы провода в соответствии с выбранным способом соединения.

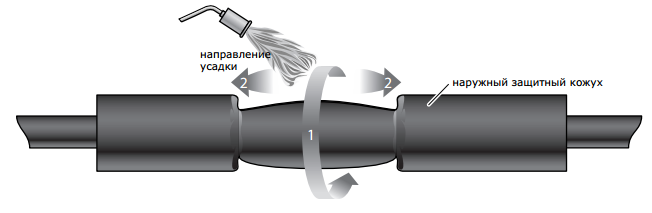

10. Установка защитного кожуха

10.1 Надвинуть защитный кожух. Разместить его по центру муфты и усадить, начиная с середины.

Монтаж муфты завершен. Дайте муфте остыть прежде чем подвергать ее какому-либо механическому воздействию.
