NB1LE выключатель остаточных токов

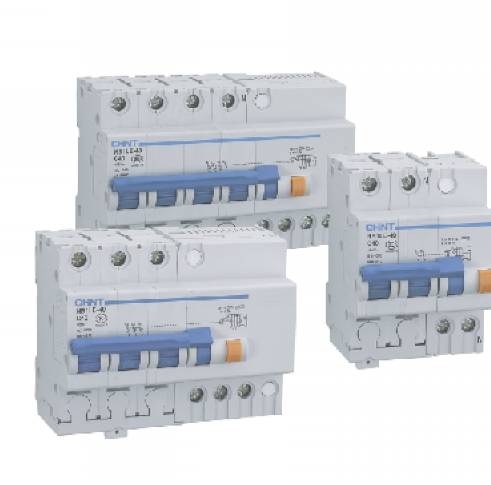

NB1LE выключатель остаточных токов, производства компании CHINT (Китай)

Изделие используется в сетях 50/60 Гц с номинальным напряжением 400 В и током до 40 А. В случае поражения персонала электрическим током или превышения тока утечки заданного значения выключатель быстро размыкает цепь для обеспечения безопасности персонала и сохранности оборудования. Выключатель также может применяться для редкого переключения нагрузки и/или запуска двигателя.

Обозначение и классификация моделей

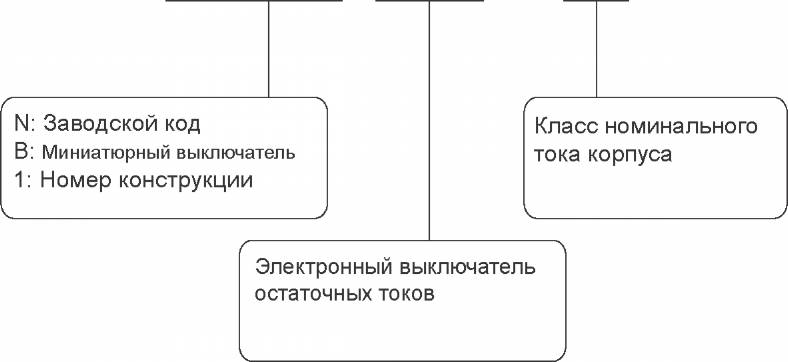

Обозначение моделей

N B 1 L E - 40

Классификация

Согласно номинальному току выключателя: 6A, 10A, 16A, 20A, 25A, 32A, 40A

Изделие соответствует стандартам: IEC 61009-1:1991 GB 16917.1:1997

Применение

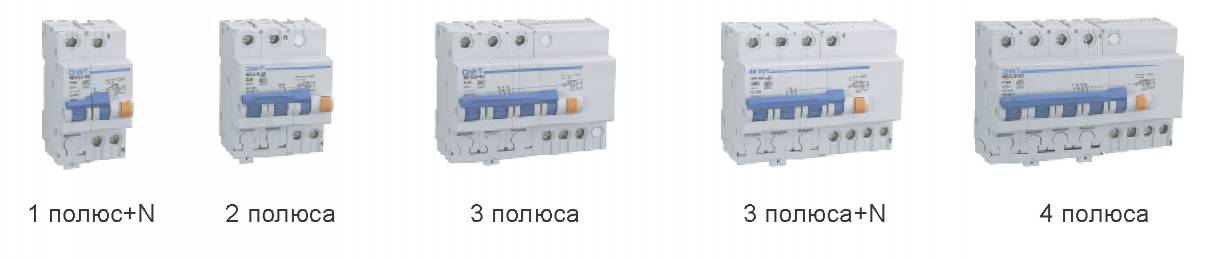

Согласно числу полюсов:

NB1LE выключатель остаточных токов - параметры

Основные технические параметры

Соединительная проводка

Номинальный ток (A) Номинальное поперечное сечение провода (мм²)П
66 (многожильный или одножильный провод)
106 (многожильный или одножильный провод)
166 (многожильный или одножильный провод)
206 (многожильный или одножильный провод)
256 (многожильный или одножильный провод)
3210 (многожильный провод) или 16 (одножильный провод)
4010 (многожильный провод) или 16 (одножильный провод)

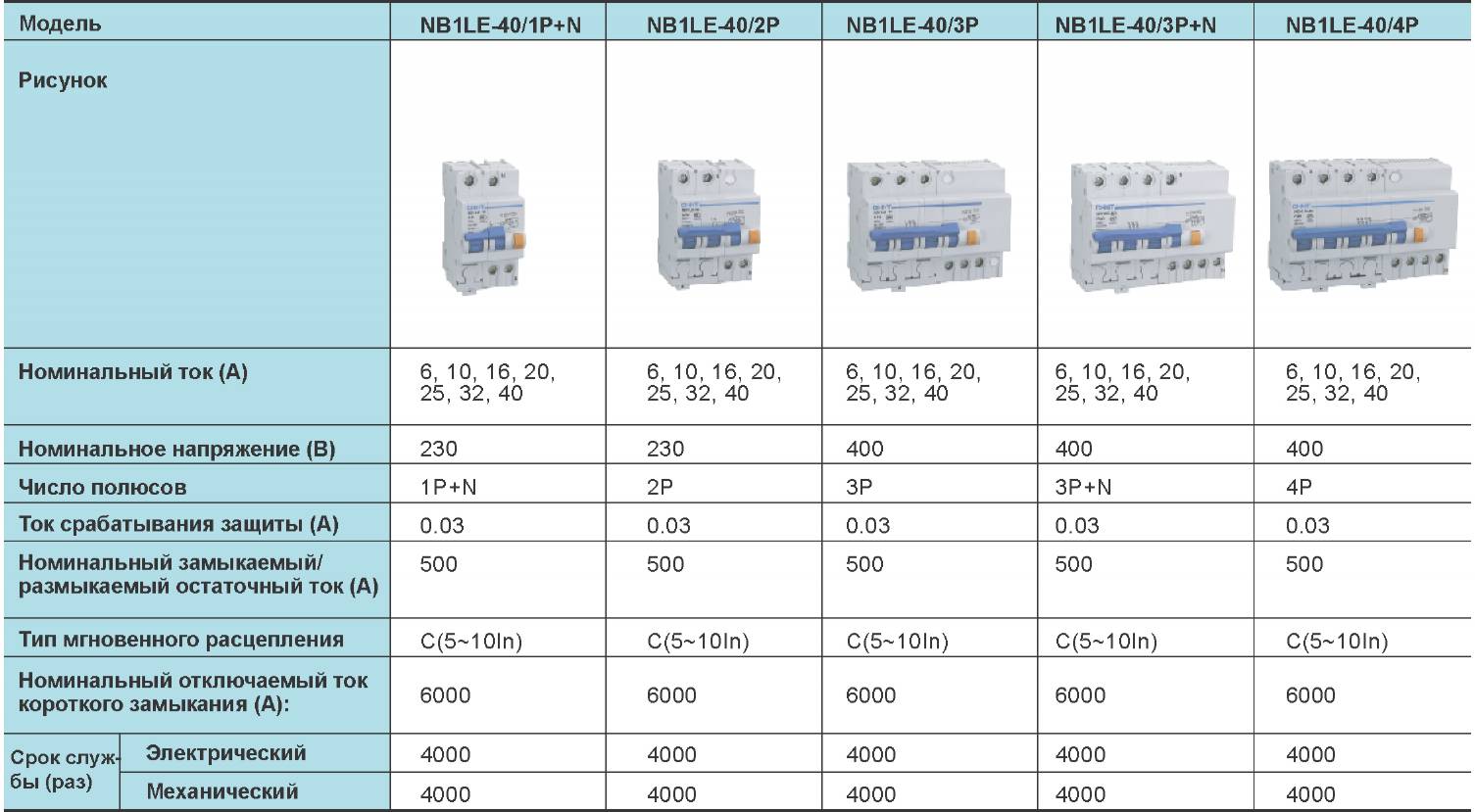

Основные технические параметры

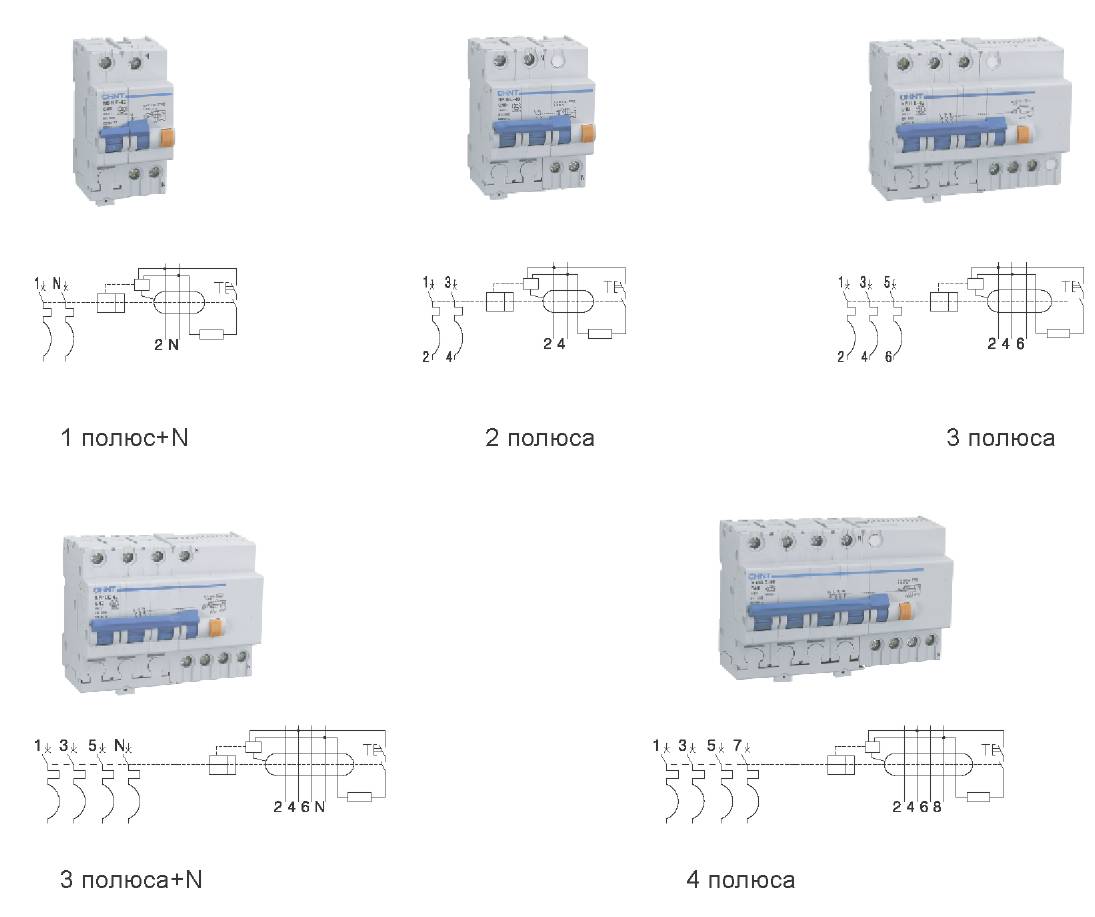

Схема подключения

Схема подключения

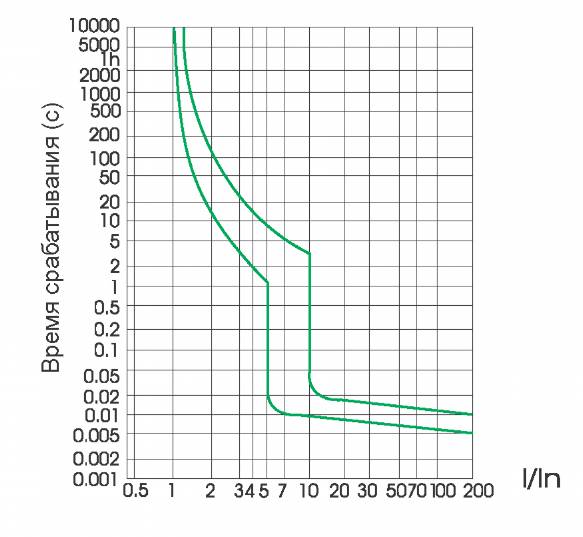

Графики закона расцепления (тип С)

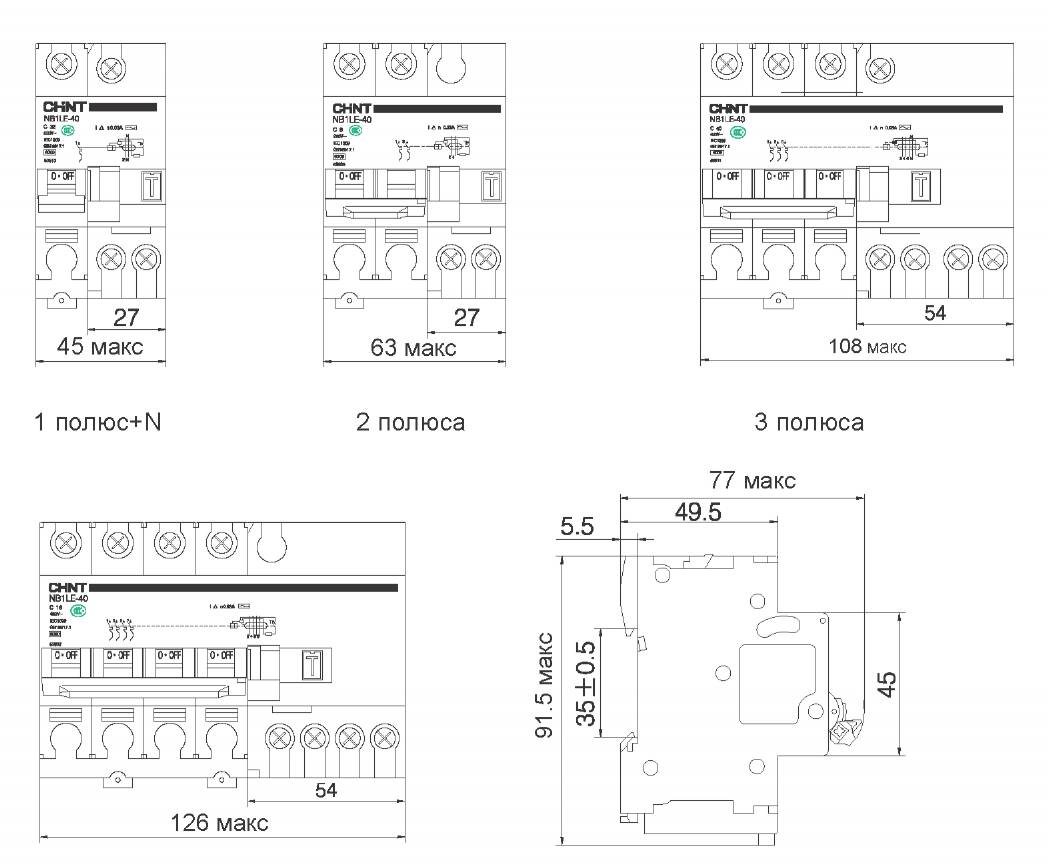

Габаритные и монтажные размеры NB1LE

Габаритные и монтажные размеры

3 полюса+NM полюса

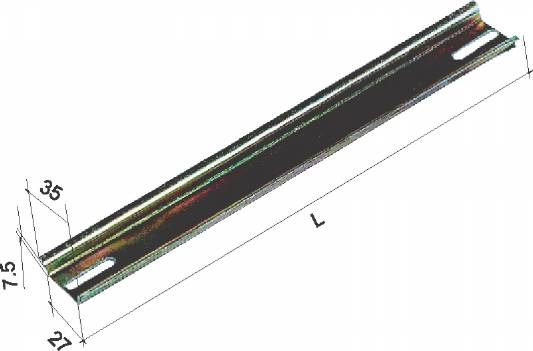

Размеры монтажной рейки (TH35-7.5)
