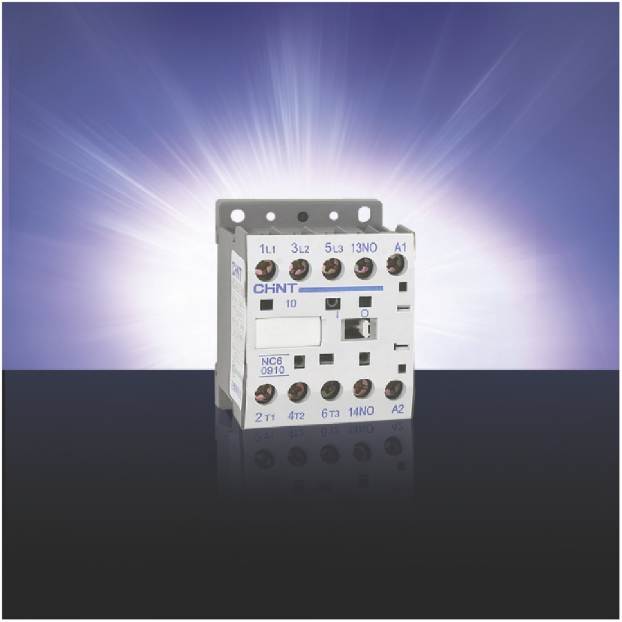

NC6 контактор CHINT
Контакторы NC6 CHINT 6-9А
Сертификаты: CB,UL,VDE,ESC,FIMKO,UKRTEST,PCT,RCC
Электрические характеристики: до 690В переменного тока частоты 50/60 Гц, до 9А
Назначение: коммутация электрических цепей, защита от сверхтоков при применении совместно с тепловыми реле
Категории применения: АС-1, АС-3, АС-4
Диапазон температур эксплуатации: от - 25°С до 40°С
Высота над уровнем моря: не более 2000 м
Категории размещения: 3
Условия монтажа: на вертикальной плоскости, с допустимым отклонением от вертикали не более 30°
Стандарт соответствия: ГОСТ Р 50030.4.1

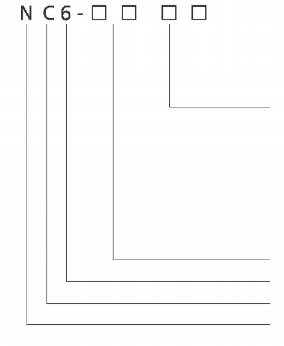

Структура условного обозначения
|
| обозначение исполнения 10: трёхполюсный с 1 н.о. вспомогательным контактом 01: трёхполюсный с 1 н.з. вспомогательным контактом 04: четырёхполюсный 08: четырёхполюсный ( 2 замыкающих, 2 размыкающих главных контакта ) условное обозначение исполнения ( цифры соответствуют рабочему току в категории АС-3 при 380В ) условное обозначение типа условное обозначение контактора условный код изготовителя ( компании )
|
3. Технические характеристики контакторов NC6
3.1 Контакторы
- трёхполюсные, с управлением переменным током

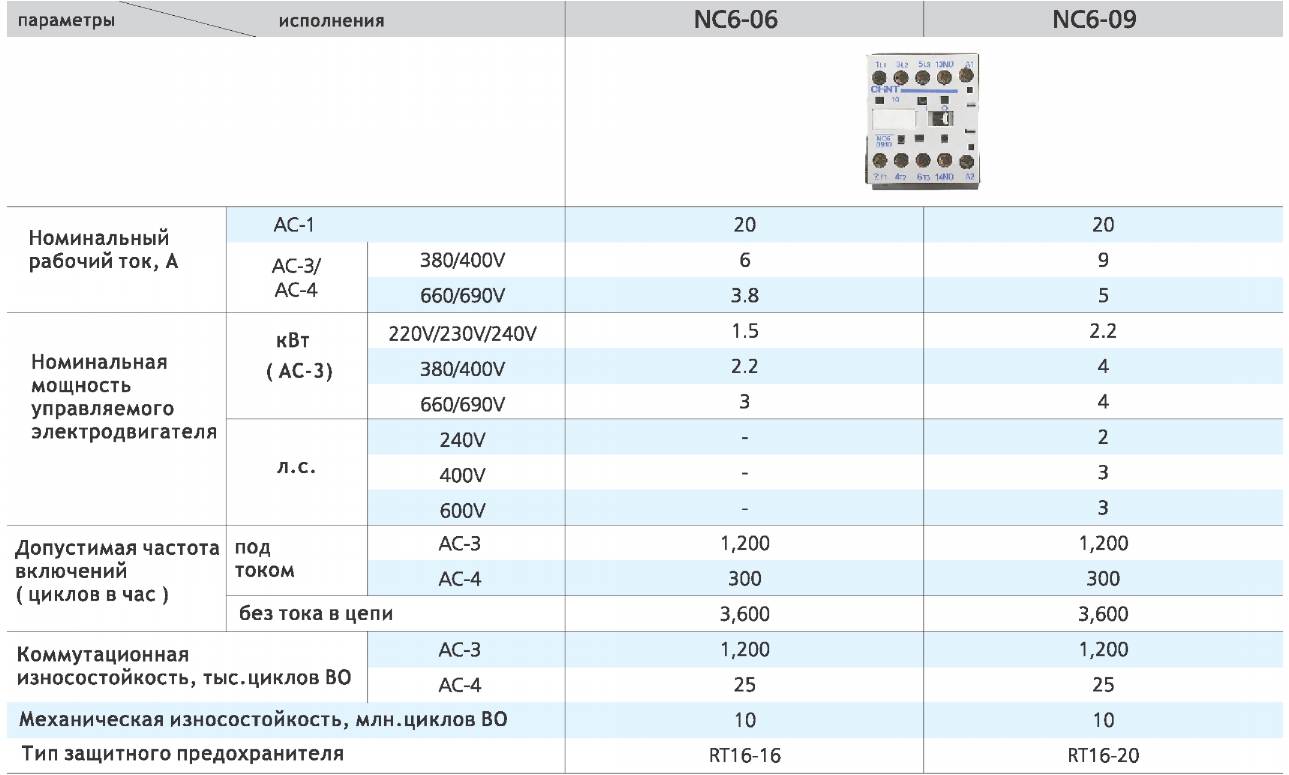

| параметры | исполнения | NC6-06 | NC6-09 |
| Номинальный тепловой ток, А Номинальный рабочий ток, А | АС-1 АС-3/ АС-4 | 380/400В 660/690В | 20 6 3.8 | 20 9 5 |
| Номинальная мощность управляемого трёхфазного электродвигателя | кВт | 220/230В 380/400В 660/690В | 1.5 2.2 3 | 2.2 4 4 |
| л.с. | 240В 400В 600В | 2 3 3 | ||
| Допустимая частота включений ( циклов в час) | под током | АС-3 АС-4 | 1,200 300 | 1,200 300 |
| без тока в цепи | 3,600 | 3,600 | ||
| Коммутационная износостойкость, тыс. циклов ВО Механическая износостойкость, t Тип защитного предохранителя | АС-3 АС-4 млн. циклов ВО | 1,200 25 10 RT16-16 | 1,200 25 10 RT16-20 | |
- четырёхполюсные с цепью управления переменного тока
3.2 характеристики цепи управления контактора
| параметры / исполнения | NC6-06 | NC6-09 | |
| Номинальные напряжения, В ( частота 50/60 Гц ) | 24, 36, 48, 110, 127, 220, 230, 380, 400 | ||
| Потребляемая мощность, Вт, не более | на включение | 30 | 30 |
| на удержание* | 4.5 | 4.5 | |
* длительный режим
4. Присоединение проводников| Исполнение | Количество проводников присоединяемых к зажиму | Номинальное сечение, мм2 | Размер винта зажима | Момент затяжки винта, Нм |
| NC6-06 | 1 | 2.5 | М3 | 0.5 |
| NC6-09 | 1 | 2.5 | М3 | 0.5 |
5.1 Вспомогательные контакты
| Исполнение контактора | Вспомогательные контакты | ||
| Тип вспомогательных контактов | Номинальный тепловой ток, А | Характеристики в категориях применения: | |
| NC6-06 | NCF6-20; NCF6-02 NCF6-11; NCF6-40 | 10 | АС-15: 360ВA |
| NCF6-31; NCF6-22 NCF6-13; NCF6-04 | DC-13; 33W | ||
| NC6-09 | NCF6-20; NCF6-02 NCF6-11; NCF6-40 | 10 | АС-15: 360ВA |
| NCF6-31; NCF6-22 NCF6-13; NCF6-04 | DC-13: 33W | ||
5.2 Совместное применение контактора и теплового реле
| Исполнение контактора | Присоединяемое тепловое реле | |||
| Тип реле | Номинальный ток ( А) | Рекомендуемый | предохранитель | |
| аМ | де | |||
| NC6-09 | NR2-11.5 | 0.1-0.16 | 0.25 | 2 |
| 0.16-0.25 | 0.5 | 2 | ||
| 0.25-0.4 | 1 | 2 | ||
| 0.4-0.63 | 1 | 2 | ||
| 0.63-1 | 2 | 4 | ||
| 1-1.6 | 2 | 4 | ||
| 1.25-2 | 4 | 6 | ||
| 1.6-2.5 | 4 | 6 | ||
| 2.5-4 | 6 | 10 | ||
| 4-6 | 8 | 16 | ||
| 5.5-8 | 12 | 20 | ||
| 7-10 | 12 | 20 | ||
| 9-13 | 16 | 25 | ||

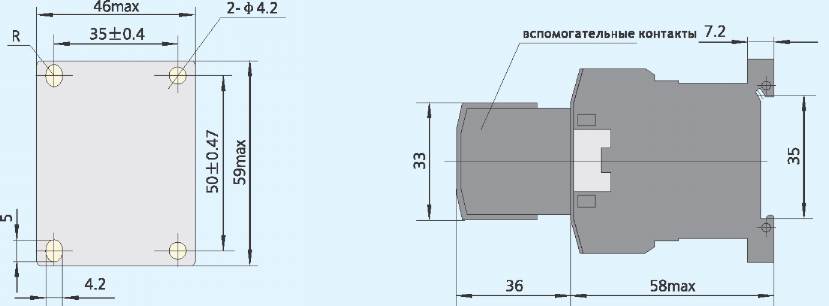

6. Габаритные и установочные размеры
