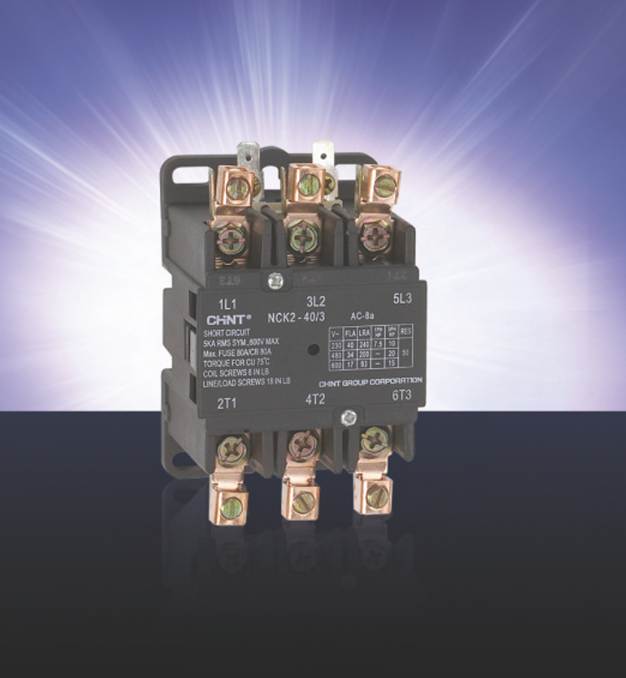

NCK2 контакторы CHINT

Контакторы NCK2 специального назначения CHINT, 30-40А

1. Характеристики

Сертификаты: UL

Назначение контакторов NCK2: управление мотор-компрессорами

Категории применения: АС-1, АС-7а, АС-8а

Номинальное напряжение изоляции: 600В

Диапазон температур эксплуатации: от -25° до40°С

Высота над уровнем моря: не более 2000м

Категория размещения: 3

Условия монтажа: на вертикальной плоскости при допустимом отклонении от вертикали не более 5°

Стандарт соответствия: ГОСТ Р 50030.4.1

2. Структура условного обозначения NCK2

число полюсов цифры, соответствующие рабочему току в категории АС-8а ( при 230В ) условное обозначение типа условное обозначение назначения условное обозначение контактора условное обозначение изготовителя (компании)

3. Технические характеристики

3.1 Контактор

NCK2, трёхполюсный

Исполнения	Значения линейного напряжения, В	Токи при полной мощности, А	Значения токов при заторможенном роторе, А	Мощности управляемых электродвигателей, л.с.	Значения токов при активной нагрузке, А
NCK2-30	115	30	180	-	40
	230	30	180	10
	380	28	168	15
	480	25	150	15
	600	11	65	10
NCK2-40	115	40	240	-	50
	230	40	240	10
	380	35	210	15
	480	34	200	20
	600	17	93	15

3.2 Характеристики цепи управления контактора

Исполнения контакторов		NCK2-30	NCK2-40
Потребляемая мощность	на включение, ВА на удержание, ВА	60.5 6.6	60.5 6.6
Параметры управления	включения отключения	(85%~ 110%) Us (20%~65%) US
номинальные напряжения цепи управления		AC50/60HZ, 24В, 110В/120В, 220В/240В

CHNT Контакторы

4. Присоединение проводников

Исполнение	Сечения медных проводников, мм2		Моменты затяжки зажимов, Нм
	жёстких проводников с одной жилой	стандартных гибких	цепи управления	главных контактов
NCK2-30	4-10	2.5-6	0.6-0.8	1.8-2
NCK2-40	4-10	2.5-6	0.6-0.8	1.8-2

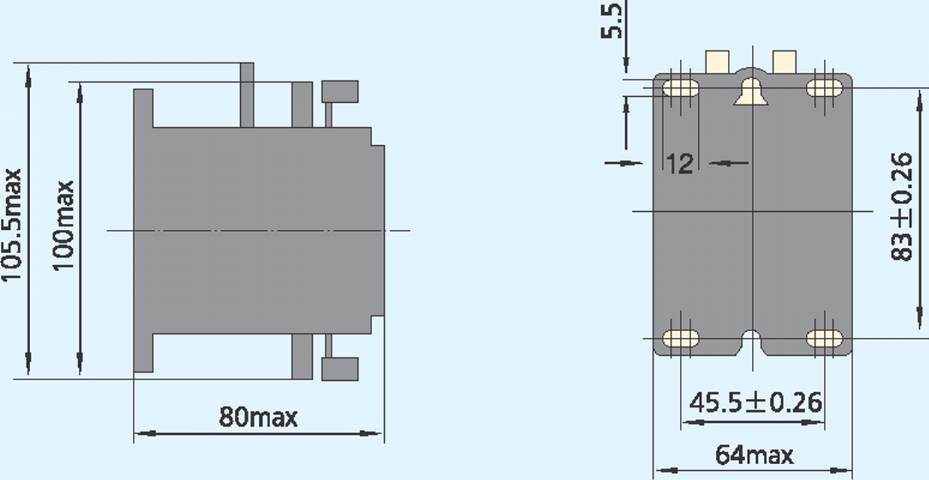

5. Габаритные и установочные размеры
