NU9 УЗИП CHINT

NU9 УЗИП CHINT

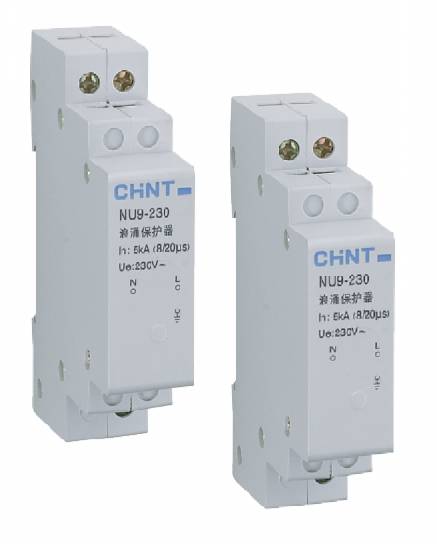

NU9 устройство защиты от перенапряжения (УЗИП), производства компании CHINT (Китай).

NU9 предназначено для цепей 50/60 Гц с номинальным, рабочим напряжением 230 В и пиковым током не более 5 i<A. Оно ограничивает амплитуду переходных выбросов напряжения и поглощает, рассеивает и разряжает энергию импульсов тока. Если это изделие использовать в сложных условиях перенапряжения, то оно может на ступень снизить класс защищаемого электрооборудования. Его можно также объединять с модульными оконечными щитками, повышая класс монтажа и расширяя область применения электроаппаратуры. Если изделие используется с оконечными устройствами, то оно может снизить перенапряжения, возникающие из-за грозовых разрядов и других мощных помех, для защиты компьютеров и домашней аппаратуры.

Обозначение моделей и условия работы

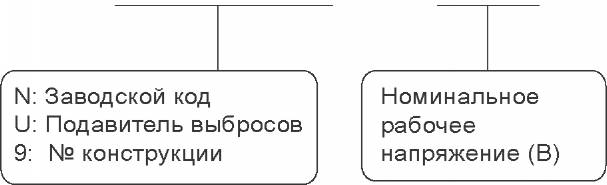

Обозначение моделей

N U 9 230

Условия эксплуатации

Температура для эксплуатации: -25°С~+55°С

Высота установки - не более 2000 м над уровнем моря.

При внешней температуре +40°С относительная влажность не должна превышать 50%. При более низких температурах влажность может быть выше. Максимальная среднемесячная влажность в самый влажный месяц 90% при минимальной среднемесячной температуре +25°С. Следует учитывать, что при резких перепадах температуры на поверхности изделия может конденсироваться влага.

Степень загрязнения: Класс II

Класс установки: I, II, III

Тип установки: ставится на секцию монтажной рейки TH35-7.5 с "верхней крышкой"

Изделие соответствует стандартам: GB 118802.1:2002 IEC 61643-1:1998

Применение

Система заземления: Для заземления устройства можно использовать системы "TT, TN-S, TN-C-S".

устройство защиты от перенапряжения

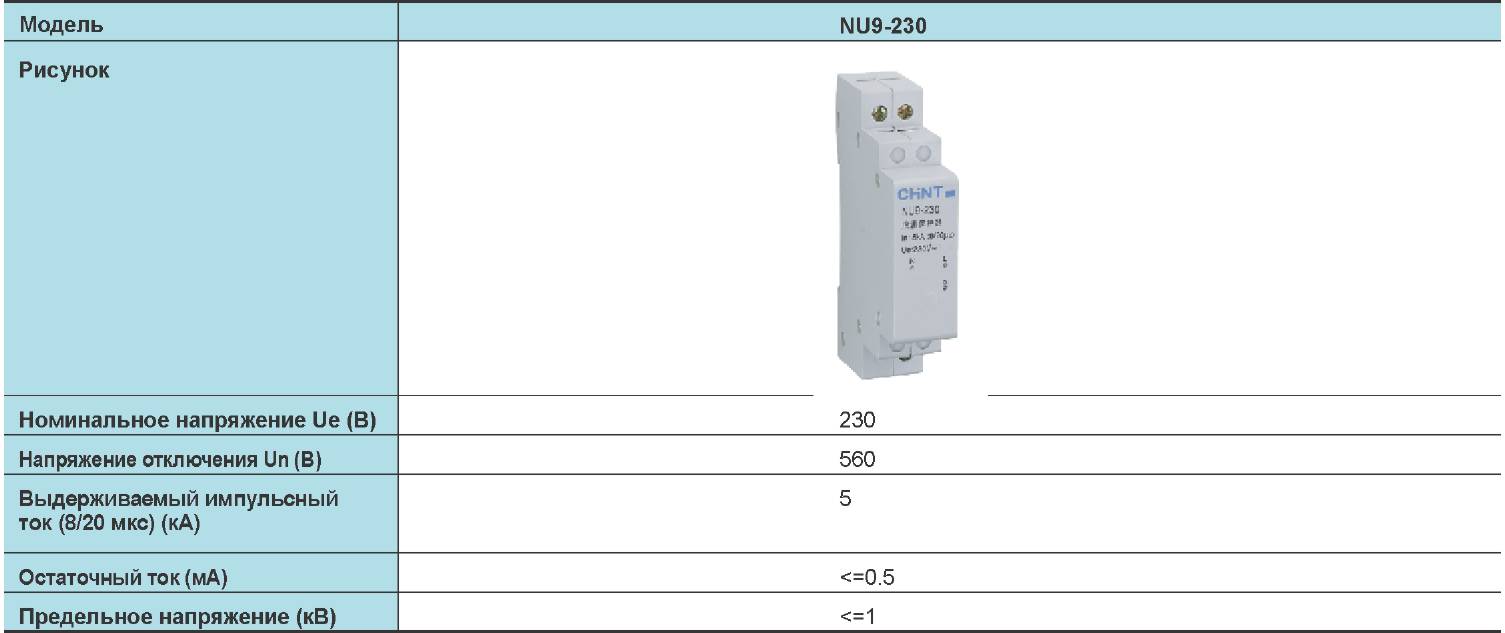

Основные технические параметры

Допустимый проводящий провод:

Одножильный: поперечное сечение 1~6 мм²

Многожильный: поперечное сечение 0.75~4 мм²

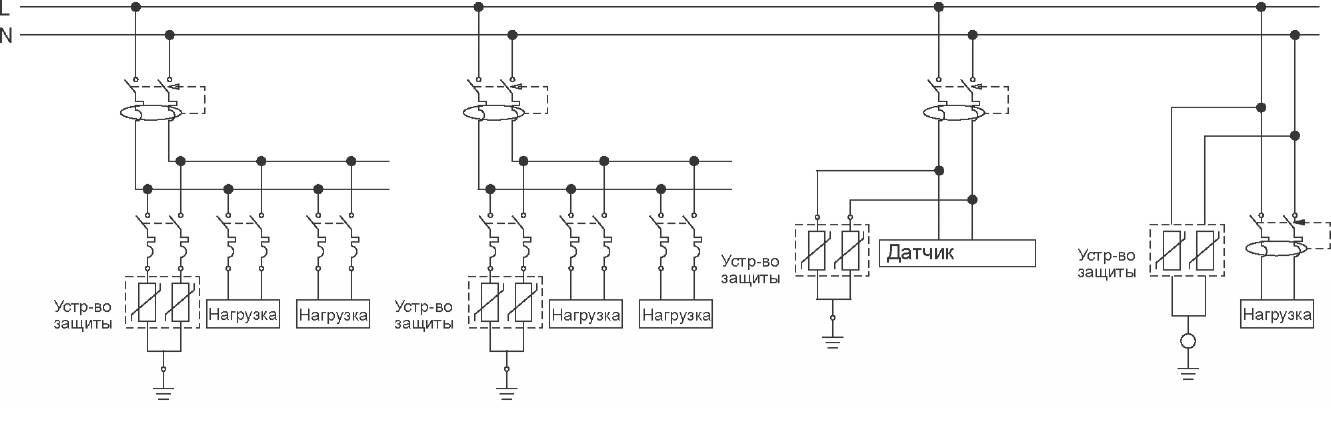

Пример применения

К другой нагрузке

NU9 устройство защиты от перенапряжения

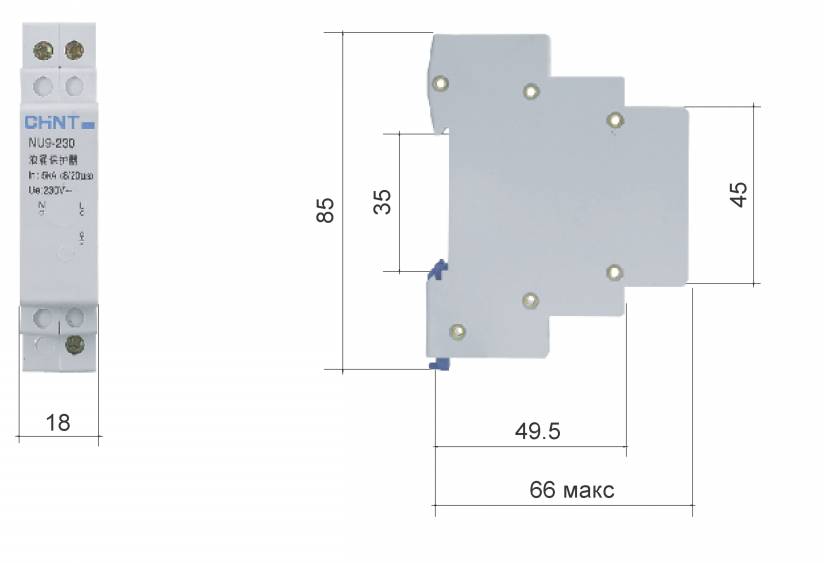

Габаритные и монтажные размеры

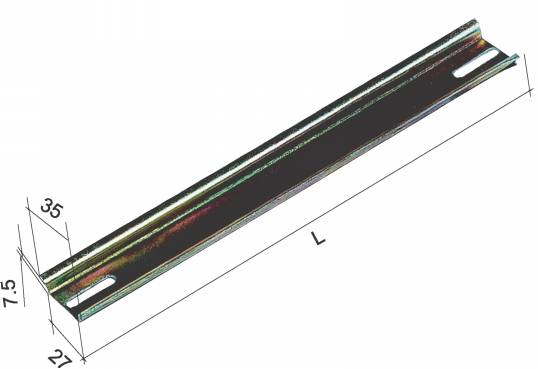

Размеры монтажной рейки (TH35-7.5)
