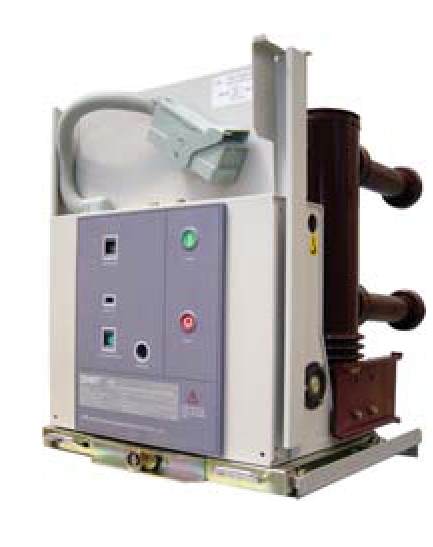

NV1-24 CHINT вакуумный выключатель
Вакуумные выключатели NV1-24 внутренней установки для сетей переменного тока , производства акционерного предприятия CHINT Group (Китай).
Вакуумный выключатель серии NV1-24 предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока напряжением 24 кВ и частотой 50 Гц.
Условия эксплуатации
Температура окружающей среды: -5°С ~ 40°С, среднесуточная - не более 35°С;
Воздействие солнечного излучения можно не учитывать;
Высота установки над уровнем моря: не более 1000 м;
Относительная влажность:
среднесуточная: не более 95%;
среднемесячная: не более 90%;
Давление насыщенного пара:
среднесуточное: не более 2.2 кПа;
среднемесячное: не более 1.8 кПа;
Вибрация, вызванная работой оборудования или землетрясением, в расчет не принимается;
Электромагнитные помехи, наводимые во вторичной системе: не выше 1.6 кВ;
Отсутствие явных загрязнений: пыли, дыма, коррозионных и воспламеняющихся газов, паров воды и соли.
Технические параметры
|
No |
Параметр |
Единица измерения. |
Значение |
|
1. |
Номинальное напряжение |
кВ |
24 |
|
2. |
Номинальный уровень прочности изоляции |
кВ |
50 |
|
3. |
Выдерживаемое напряжение грозового импульса |
125 | |
|
3. |
Номинальная частота |
ГЦ |
50 |
|
4. |
Номинальный ток |
А |
630, 1250 |
|
5. |
Выдерживаемый кратковременный ток |
кА |
16, 20, 25 |
|
6. |
Выдерживаемый пиковый ток |
кА |
40, 50, 63 |
|
7. |
Номинальная длительность короткого замыкания |
с |
4 |
|
8. |
Номинальное напряжение источника питания аппаратуры включения/отключения и вспомогательных элементов |
В |
AC220/DC220 |
|
9. |
Номинальный ток включения/отключения короткого замыкания |
кА |
16,20,25 |
|
10. |
Пиковое восстанавливающееся напряжение переходного режима |
кВ |
41 |
|
11. |
Скорость восстановления напряжения |
кВ/мкс |
0.47 |
|
12. |
Номинальный ток включения короткого замыкания |
кА |
40,50,63 |
|
13. |
Номинальный цикл операций |
|
0-О.ЗС-ВО-15С-ВО |
|
14. |
Время отключения |
мс |
20-50 |
|
No |
Параметр |
Единица измерения. |
Значение |
|
15. |
Время включения |
МС |
35-80 |
|
16. |
Общее время отключения |
мс |
<70 |
|
17. |
Коммутационная износостойкость |
|
Е2 |
|
18. |
Механическая износостойкость |
|
М1/М2 |
Особенности конструкции
4.1 Выключатель отвечает требованиям международного стандарта МЭК к высоковольтным выключателям сетей переменного тока и имеет сертификат А международного полномочного органа КЕМА. Может использоваться повсеместно, отличаясь надежным и безопасным функционированием.
В конструкции выключателя использованы стандартные модули, изготавливаемые серийно, что гарантирует их постоянное наличие.
Выключатели данного типа могут использоваться в различных ячейках КРУ; они представлены как в стационарном, так и в выкатном исполнении.
Принцип действия привода основан на использовании энергии пружины. Взвод пружины может осуществляться как вручную, так и электродвигателем. Привод имеет компактную конструкцию, длительный срок службы и надежные характеристики.
Трехполюсный главный токопроводящий контур располагается в изолированном цилиндре, изготовленном из эпоксидного компаунда по технологии APG, поэтому утечки по поверхности минимальны.
Благодаря такой конструкции значительно сокращается осаждение частиц на поверхности дугогасительной камеры и повышается способность к работе в различных условиях эксплуатации.
Используется дугогасительная камера из керамики, сплав - медь-хром для контактов. Контакты характеризуются малым износом, длительным сроком службы, высоким выдерживаемым напряжением, стабильной изоляционной прочностью, быстрым восстановлением свойств после гашения дуги, высокой отключающей способностью.
Внешний вид и размеры выключателя (см. рис. 5.1)
Принципиальная электрическая схема (см. рис. 5.2)

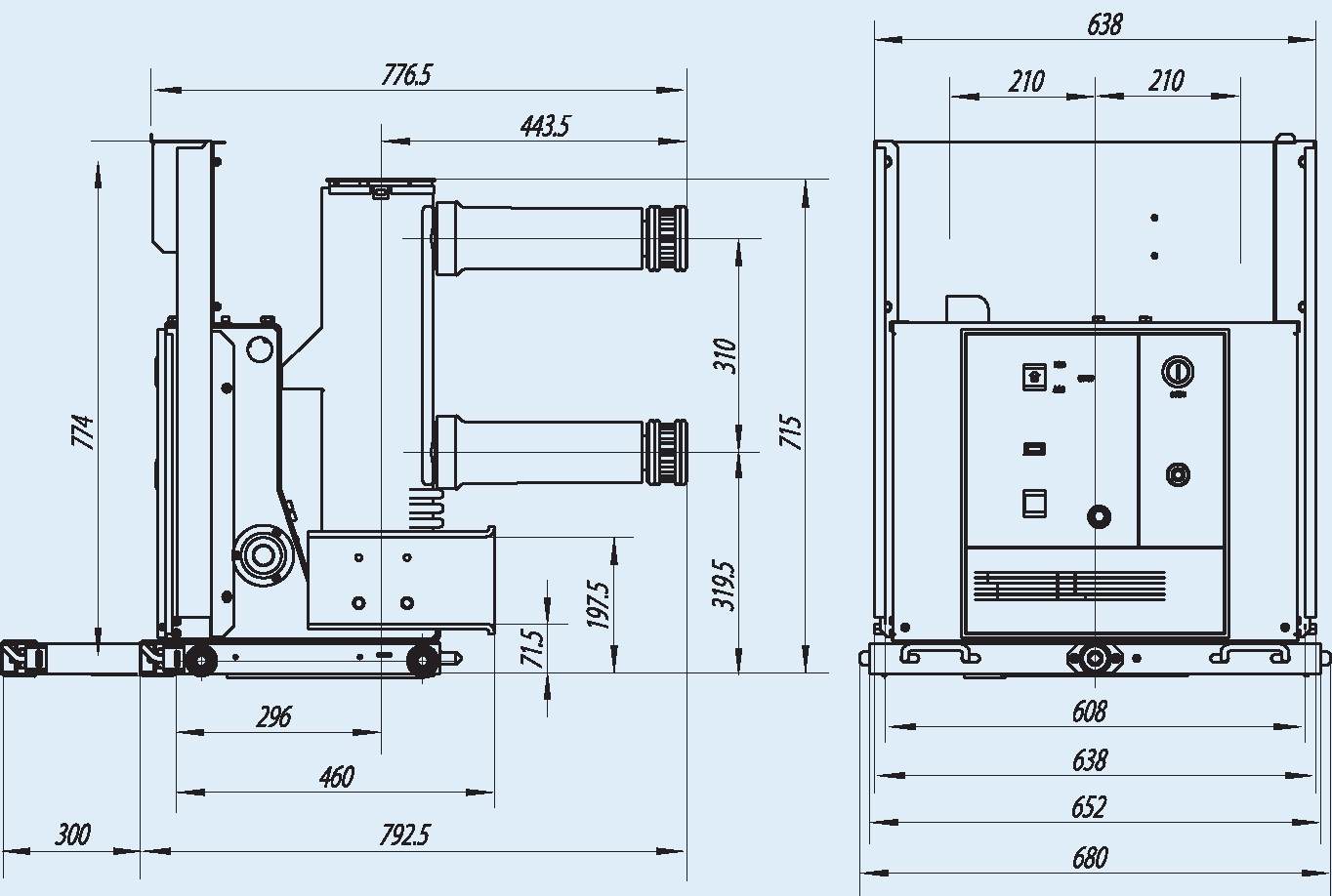

Рис. 5.1 Внешний вид и размеры выключателя серии NV1-24
NV1-24
SI, S2, S3, S4 - Позиционный переключатель
М-Двигатель
YC- Включающая катушка
YT-Отключающая катушка
Y1- Запирающий электромагнит
QF- Вспомогательный переключатель,
связанный с выключателем
Х- Штепсельное гнездо
Позиционный переключатель испытаний роликового токоприемника
Позиционный переключатель рабочего состояния роликового токоприемника

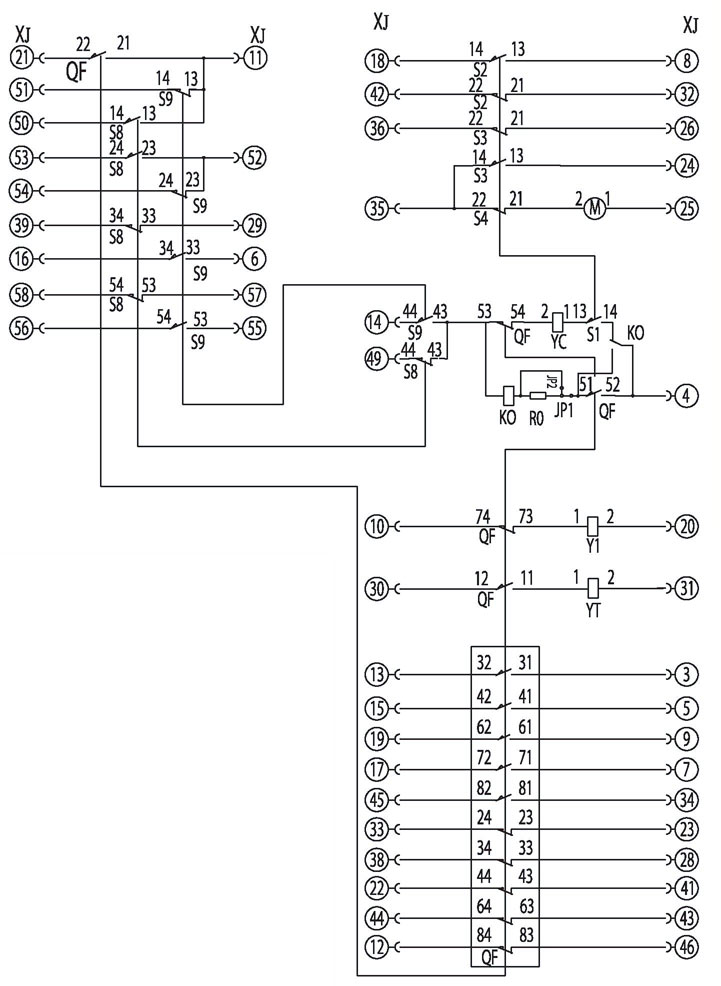

Рис. 5.2 Принципиальная электрическая схема выключателя серии NV1-24
При заказе оборудования просим Вас указать:
Тип, название и количество выключателей;
Номинальное напряжение, ток, ток отключения короткого замыкания;
Номинальное напряжение вторичного контура;
Название и количество запасных частей;
Особые условия.
