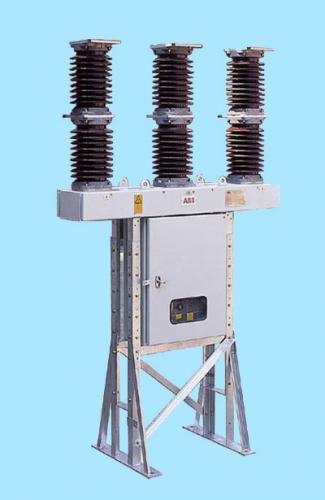

OHB 24.12.32 – элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 24
Номинальный ток, А: 1250
Номинальный ток отключения, кА: 32
Ток термической стойкости, кА (с): 32 (3)
Собственное время отключения, мс: 45±10
Полное время отключения, мс: 75±10
Собственное время включения, мс: 55-60
Масса, кг: 900
Испытательное напряжение, при частоте 50ГцUd (1мин) (кВ)70(сухой)/60 (мокрый)
Импульсное напряжениеUр (кВ)150
ЧастотаFr (Гц)50-60
Ток короткого (3 сек)Ik (кА)32
Ток включенияIр (кА)80
Коммутационный циклO-0,3с-ВО-15с-ВОда
Время горения дуги(мс)10-15
Размеры выключателя на раме
высота (мм)3090-3840
длина (мм)900
ширина (мм)686
Абсолютное давление элегаза(кПа)380
Рабочая температура(°С)-20…+40
Тропическое исполнениеIEC: 60068-2-30, 721-2-1да
Электромагнитная совместимостьIEC: 60694, 61000-6-2, 61000-6-4да
Уровень солнечной радиации(Вт/м2)1000
Длина пути утечки(см/кВ)2,5
Толщина стенки гололеда(мм)10
Ветровая нагрузка(м/с)34
Устойчивость к вибрации(g)0,3
Статическая нагрузка на выводы выключателя(H)
продольная750
поперечная500
вертикальная750

Элегазовый выключатель OHB 24.12.32 с пружинным приводом типа ESH, имеющим устройство свободного расцепления позволяет производить надежное включение и отключение выключателя на месте установки и дистанционно. Механизм привода, активирующая кинематика движущихся контактов и антиконденсационный нагреватель расположены внутри металлического шкафа, который, в свою очередь, выполняет роль поддерживающей конструкции для полюсов выключателя.
Конструкция выключателя опирается на раму, собранную из телескопических секций. Такое устройство позволяет варьировать высоту терминала выключателя от 2800 мм до 3700 мм.
Характерным следствием использования в выключателе OHB техники гашения дуги в элегазе «auto-puffer», является то, что в процессе коммутации не возникают перенапряжения.
Для обеспечения гарантий безопасной эксплуатации в выключателе OHB предусмотрены механическая и электрическая блокировки. Выключатель сертифицирован в соответствии со стандартами ISO 9001, ISO 45001, ISO 14001.

Стандартная поставка выключателя OHB 24.12.32
  • Привод ESH в комплекте с кнопками включения/отключения, механизмом запирания в отключенном положении, механическими индикаторами включенного/отключенного положения выключателя и заряженного/разряженного состояния пружины. Положения механических индикаторов видно сквозь инспекционное окно на двери шкафа выключателя
  • Катушка отключения YO1
  • Катушка включения YC
  • Двигатель завода пружины
  • Рычаг ручного завода пружины
  • Двухуровневый датчик давления элегаза (для каждого полюса)
  • Блокирующая цепь при недостаточного давления (автоматическое отключение при помощи дополнительной катушки отключения и блокировка цепи включения)
  • Сигнальные контакты заряженного или разряженного состояния пружины
  • Вспомогательные контакты (10НЗ + 10НР)
  • Автоматическое дистанционное оперирование невозможно при открытой двери шкафа
  • Антиконденсационная цепь с нагревательными элементами и термостатом
  • Шкаф с изолированными местами для установки катушек включения и отключения, двигателя привода и т.д.
  • Шкаф оснащен необходимой внутренней разводкой кабелей и имеет запирающее устройство
  • Выключатель поставляется с асимметричными терминалами присоединения с одной стороны полюсов, с 4-мя отверстиями стандарта NEMA form 4.
    Нижний терминал направлен в сторону обратной стороны аппарата, верхний терминал - в сторону фронтальной. По заказу возможно исполнение верхнего терминала в обратную сторону.
    Конструкции, поставляемые с выключателем:

  • Поддерживающая рама с телескопическими опорами, изменяемыми по высоте
  • Рама изготовляется из оцинкованной стали
  • Оборудование, поставляемое дополнительно, под заказ
  • Автоматический выключатель двигателя привода
  • Сигнальные лампы, расположенные внутри шкафа и видимые в инспекционное окно (сигналы - выключатель включен (красная лампа), выключатель отключен (зеленая лампа), пружина заряжена (желтая лампа), снижение давления газа (белая лампа))

    • Кнопка выбора управления выключателем: местное/дистанционное
    • Кнопка местного управления вкл./откл. действующая непосредственно на расцепители включения/отключения
    • Катушка минимального напряжения YU
    • Сигнализирующие контакты активации катушки минимального напряжения
    • Реле задержки времени для катушки минимального напряжения
    • Быстродействующий контакт QO (НР контакт, немедленно замыкающийся после того как выключатель начал отключаться)
    • 20 вспомогательных контактов (10НЗ + 10НР)
    • Однофазная розетка
    • Осветительная лампа, автоматически включающаяся при открытии двери
    • Фильтры для исполнения IP54
    • Поддерживающая конструкция и соединительные шины для установки трансформаторов тока
