OHB 36.12.32 элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 35
Номинальный ток, А: 1250
Номинальный ток отключения, кА: 32
Ток термической стойкости, кА (с): 32 (3)
Собственное время отключения, мс: 45±10
Полное время отключения, мс: 75±10
Собственное время включения, мс: 55-60
Масса, кг: 900

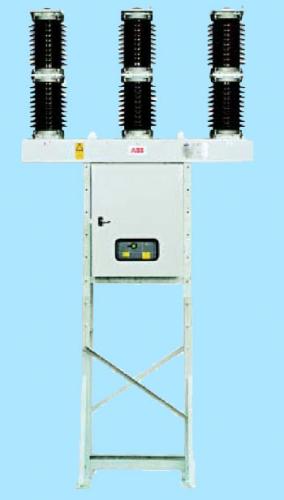

Элегазовый выключатель OHB 36.12.32 опирается на раму, собранную из телескопических секций. Это позволяет варьировать высоту терминала выключателя от 2800 мм до 3700 мм. Пружинный привод типа ESH с устройством свободного расцепления позволяет производить включение и отключение выключателя на месте установки и дистанционно.

Испытательное напряжение, при частоте 50Гц	(1мин) кВ	95(сухой)/80 (мокрый)
Импульсное напряжение	кВ	200
Частота	Гц	50-60
Ток короткого (3 сек)	kA	32
Ток включения	kA	80
Коммутационный цикл	O-0,3с-ВО-15с-ВО	есть
Время горения дуги	мс	10-15
Размеры выключателя на раме
	мм	3090-3840
	мм	900
	мм	686
Абсолютное давление элегаза	кПа	380
Рабочая температура	°С	-20 …+40
Тропическое исполнение	IEC: 60068-2-30, 721-2-1	есть
Электромагнитная совместимость	IEC: 60694, 61000-6-2, 61000-6-4	есть
Уровень солнечной радиации	Вт/м2	1000
Уровень загрязненности	IEC 815 табл. 1	Уровень III
Длина пути утечки	см/кВ	2,5
Толщина стенки гололеда	мм	10
Ветровая нагрузка на выключатель	м/с	34
Устойчивость к вибрации	g	0,3
Статическая нагрузка на выводы выключателя	H
	продольная	750
	поперечная	500
	вертикальная	750

Стандартная поставка выключателя OHB 36.12.32

1) Привод ESH в комплекте с кнопками включения/отключения, механизмом запирания в отключенном положении, механическими индикаторами включенного/отключенного положения выключателя и заряженного/разряженного состояния пружины. Положения механических индикаторов видно сквозь инспекционное окно на двери шкафа выключателя

Катушка отключения YO1

Катушка включения YC

Двигатель завода пружины

Рычаг ручного завода пружины

Двухуровневый датчик давления элегаза (для каждого полюса)

Блокирующая цепь при недостаточного давления (автоматическое отключение при помощи дополнительной катушки отключения и блокировка цепи включения)

Сигнальные контакты заряженного или разряженного состояния пружины

Вспомогательные контакты (10НЗ + 10НР)

Автоматическое дистанционное оперирование невозможно при открытой двери шкафа

Антиконденсационная цепь с нагревательными элементами и термостатом

Шкаф с изолированными местами для установки катушек включения и отключения, двигателя привода и т.д.

Шкаф содержит необходимую внутреннюю разводку контрольных кабелей и имеет запирающее устройство
Выключатель поставляется с асимметричными терминалами присоединения с одной стороны полюсов, с 4-мя отверстиями стандарта NEMA form 4.
Нижний терминал направлен в сторону обратной стороны аппарата, верхний терминал - в сторону фронтальной. По заказу возможно исполнение верхнего терминала в обратную сторону.
Конструкции, поставляемые с выключателем:

Поддерживающая рама с телескопическими опорами, изменяемыми по высоте

Рама изготовляется из оцинкованной стали

Можно заказать дополнительно:

Автоматический выключатель двигателя привода

Сигнальные лампы, расположенные внутри шкафа и видимые в инспекционное окно ( выключатель включен (красная лампа), выключатель отключен (зеленая лампа), пружина заряжена (желтая лампа), снижение давления газа (белая лампа)).
