OHB 36.25.25 – элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 35
Номинальный ток, А: 2500
Номинальный ток отключения, кА: 25
Ток термической стойкости, кА (с): 25 (3)
Собственное время отключения, мс: 45±10
Полное время отключения, мс: 75±10
Собственное время включения, мс: 55-60
Масса, кг: 900
Испытательное напряжение, при частоте 50Гц(1мин) кВ95(сухой)/80 (мокрый)
Импульсное напряжениекВ200
ЧастотаГц50-60
Ток короткого (3 сек)kA25
Ток включенияkA63
Коммутационный циклO-0,3с-ВО-15с-ВО
Время горения дугимс10-15
Размеры выключателя на раме
мм3090-3840
мм900
мм686
Абс. давление элегазакПа380
Рабочая температура°С-20 …+40
Тропическое исполнениеIEC: 60068-2-30, 721-2-1
Электромагнитная совместимостьIEC: 60694, 61000-6-2, 61000-6-4
Уровень солнечной радиацииВт/м21000
Уровень загрязненностиIEC 815 табл. 1Уровень III
Длина пути утечкисм/кВ2,5
Толщина стенки гололедамм10
Ветровая нагрузкам/с34
Устойчивость к вибрацииg0,3
Статическая нагрузка на выводы выключателяH
продольная750
поперечная500
вертикальная750

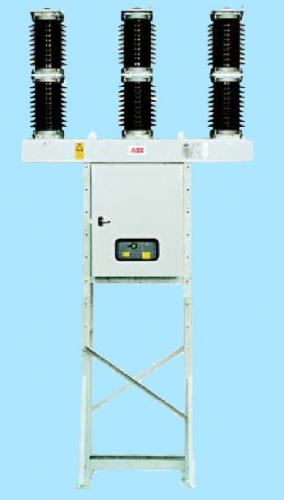

Конструкция элегазового выключателя OHB 36.25.25 опирается на раму, собранную из телескопических секций. Такое устройство позволяет варьировать высоту терминала выключателя от 2800 мм до 3700 мм. Пружинный привод типа ESH с устройством свободного расцепления позволяет производить включение и отключение выключателя на месте установки и дистанционно.

Достоинства выключателей серии OHB:
  • Дугогасительная камера и привод идентичны применяемым в широко известном элегазовом выключателе производства АВВ - HD4
  • Верхний и нижний терминалы со сверлением NEMA4
  • Монитор контроля давления элегаза в каждом полюсе
  • Крышки полюсов с клапанами безопасности выполнены из алюминия
  • Инспекционное окно в шкафе управления позволяет визуально контролировать положение выключателя
  • Полный выбор аксессуаров
  • Широкий диапазон питающих напряжений
  • Выключатель сертифицирован в соответствии со стандартом ISO 9001, ISO 45001, ISO 14001.

  • Стандартная комплектация выключателя OHB 36.25.25

    1) Привод ESH в комплекте с кнопками включения/отключения, механизмом запирания в отключенном положении, механическими индикаторами включенного/отключенного положения выключателя и заряженного/разряженного состояния пружины. Положения механических индикаторов видно сквозь инспекционное окно на двери шкафа выключателя

  • Катушка отключения YO1
  • Катушка включения YC
  • Двигатель завода пружины
  • Рычаг ручного завода пружины
  • Двухуровневый датчик давления элегаза (для каждого полюса)
  • Блокирующая цепь при недостаточного давления (автоматическое отключение при помощи дополнительной катушки отключения и блокировка цепи включения)
  • Сигнальные контакты заряженного или разряженного состояния пружины
  • Вспомогательные контакты (10НЗ + 10НР)
  • Автоматическое дистанционное оперирование невозможно при открытой двери шкафа
  • Антиконденсационная цепь с нагревательными элементами и термостатом
  • Шкаф с изолированными местами для установки катушек включения и отключения, двигателя привода и т.д.
  • Шкаф оснащен необходимой внутренней разводкой кабелей и имеет запирающее устройство
    Выключатель поставляется с асимметричными терминалами присоединения с одной стороны полюсов, с 4-мя отверстиями стандарта NEMA form 4.
    Нижний терминал направлен в сторону обратной стороны аппарата, верхний терминал - в сторону фронтальной. По заказу возможно исполнение верхнего терминала в обратную сторону.
    Конструкции, поставляемые с выключателем:

  • Поддерживающая рама с телескопическими опорами, изменяемыми по высоте
  • Рама изготовляется из оцинкованной стали
  • Возможно заказать дополнительно:
  • Автоматический выключатель двигателя привода
  • Сигнальные лампы, расположенные внутри шкафа и видимые в инспекционное окно

    • Кнопка выбора управления выключателем: местное/дистанционное
    • Кнопка местного управления вкл/откл действующая непосредственно на расцепители включения/отключения
    • Катушка минимального напряжения YU
    • Сигнализирующие контакты активации катушки минимального напряжения
    • Реле задержки времени для катушки минимального напряжения
    • Быстродействующий контакт QO (НР контакт, немедленно замыкающийся после того как выключатель начал отключаться)
    • 20 вспомогательных контактов (10НЗ + 10НР)
    • Однофазная розетка
    • Осветительная лампа, автоматически включающаяся при открытии двери
    • Фильтры для исполнения IP54
    • Поддерживающая конструкция и соединительные шины для установки трансформаторов тока
