OHB 40.25.32 элегазовый выключатель
Производитель: ABB
Номинальное напряжение, кВ: 40,5
Номинальный ток, А: 2500
Номинальный ток отключения, кА: 32
Ток термической стойкости, кА (с): 32 (3)
Собственное время отключения, мс: 45±10
Полное время отключения, мс: 75±10
Собственное время включения, мс: 55-60
Масса, кг: 900

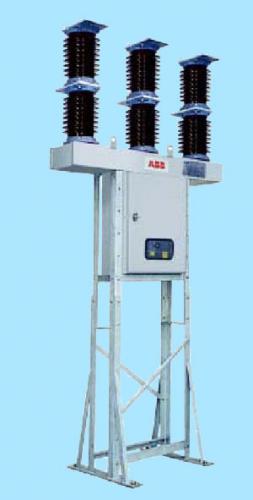

Колонковый элегазовый выключатель OHB 40.25.32
оснащен пружинным приводом типа ESH с устройством свободного
расцепления позволяющим выполнять операции включения-отключения
выключателя на месте и дистанционно. Механизм привода, кинематика
подвижных контактов и антиконденсационный нагреватель расположены
внутри металлического шкафа, также, выполняющего роль поддерживающей
конструкции для полюсов выключателя.
Вся конструкция выключателя
опирается на раму, собранную из телескопических секций. Это позволяет
иметь высоту терминала выключателя от 2800 мм до 3700 мм.
В выключателе OHB 40.25.32 применена техника гашения дуги в элегазе
«auto-puffer», делающая возможным избежать перенапряжений в процессе
коммутации.
Для обеспечения безопасной эксплуатации в выключателе OHB предусмотрены механическая и электрическая блокировки.
| Испытательное напряжение, при частоте 50Гц, 1 минута | кВ | 95(сухой)/80 (мокрый) |
| Импульсное напряжение | кВ | 200 |
| Частота | Гц | 50-60 |
| Ток короткого замыкания (3 сек) | кА | 32 |
| Ток включения | кА | 80 |
| Коммутационный цикл выключателя | O-0,3с-ВО-15с-ВО | да |
| Время горения дуги | мс | 10-15 |
| Размеры выключателя на раме | ||
| высота мм | 3090-3840 | |
| длина мм | 900 | |
| ширина мм | 686 | |
| Абсолютное давление элегаза | кПа | 550 |
| Рабочий диапазон температур | °С | -20 …+40 |
| Тропическое исполнение | IEC: 60068-2-30, 721-2-1 | да |
| Электромагнитная совместимость | IEC: 60694, 61000-6-2, 61000-6-4 | да |
| Уровень солнечной радиации | Вт/м2 | 1000 |
| Уровень загрязненности | IEC 815 табл. 1 | Уровень III |
| Длина пути утечки | см/кВ | 2,75 |
| Толщина стенки гололеда | мм | 10 |
| Ветровая нагрузка | м/с | 34 |
| Устойчивость к вибрации | g | 0,3 |
| Статическая нагрузка на выводы выключателя | H | |
| продольная | 750 | |
| поперечная | 500 | |
| вертикальная | 750 | |
Пример обозначения выключателей серии OHB: OHB 40.12.25 обозначает выключатель наружной установки на напряжение 40,5 кВ, ток 12,5 А и ток отключения 25 кА.
Выключатели OHB производятся в соответствии с самыми жёсткими
требованиями по применению в жарком, влажном и морском климате.
Все наиболее важные детали из металла имеют антикоррозионную обработку
(оцинкованы либо окрашены). Вышеперечисленные параметры свидетельствуют
о том, что все типы выключателей OHB и их дополнительного оборудования
соответствуют климатическому классу 8 стандартов IEC 60721-2-1, IEC
60068-2-2 (Тест В: Сухой нагрев) и IEC 60068-2-30 (Тест Bd: Влажный
циклический нагрев).
