ОПН-Ф-110 - ЗЭУ

Ограничители перенапряжений ОПН-Ф-110 УХЛ1, производства ЗАО «Завод энергозащитных устройств», в фарфоровом корпусе для сетей 110 кВ

Ограничители перенапряжений в сетях с номинальным напряжением 110 кВ и наличием заземленной нейтрали используют в качестве защиты электрооборудования подстанций от коммутационных и грозовых перенапряжений. Наибольшую эффективность при использовании ОПН можно получить при установке агрегатов в определенных местах:

- Шины силового трансформатора (в обязательном порядке).

- Секции шин. Цель: защите трансформаторов напряжения, проходных изоляторов и трансформаторов тока (по желанию потребителя).

- Защищенные подходы к подстанции. Устанавливаются взамен трубчатых разрядников (по желанию потребителя).

ОПН в фарфоровом корпусе имеет следующие отличия:

- корпус выполнен из фарфора электротехнического;

- устойчивость к перегреву;

- высокая термомеханическая прочность;

- система взрывобезопасности мембранного типа с дополнительной защитой от разгерметизации (MV110);

- ток пропускной способности и энергоемкость может быть выбран в различных вариациях: : 500, 650, 700, 800 А;

- информативная маркировка - нестираяемая;

- использование системы контроля качества продукции ZD+ (входной контроль для комплектующих и материалов, выходной контроль - многоуровневый);

- более 300 аппаратов успешно эксплуатируются;

- высокая пожароустойчивость, т.к. внешняя изоляция не способно вспламениться;

- постоянный запас оборудования в региональных и заводских складских помещениях;

- контрольный номер – индивидуальный.

Ограничители перенапряжений (ОПН) в фарфоровом корпусе для сетей 110 кВ используется широкий интервал для выбора максимального длительно допустимого рабочего напряжения, Uнр (действующая величина): от 44 до 88 кВ с шагом 1 кВ.

Параметры ОПН-Ф-110 УХЛ1

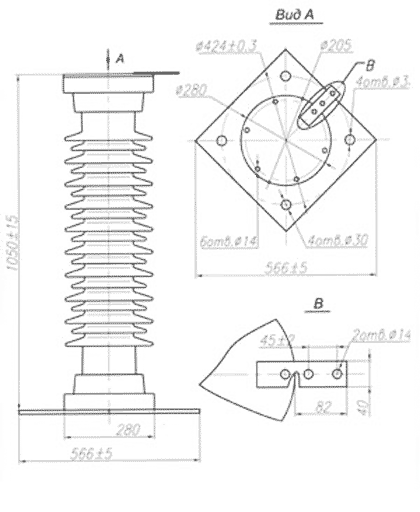

Габаритные размеры ОПН-Ф-110 УХЛ1, мм
