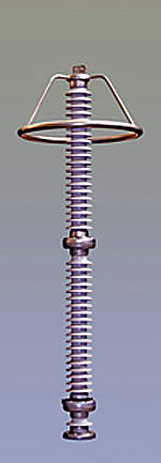

ОПН-П-220 УХЛ1 - ЗЭУ
Для защиты оборудования электрических подстанций и воздушных линий от коммутационных и грозовых перенапряжений используют ограничители перенапряжения, в сетях с заземленным нейтральным проводом, класса 220 кВ. Максимальная эффективность в применении ОПН достигается при установке в силовых трансформаторах, на воздушных электролиниях вместо трубчатых разрядников на подходе к подстанции, а также на секциях шин ТТ, ТН, то есть для защиты распределительных устройств в электрических сетях. Изоляция ОПН-П-220 УХЛ1, производства ЗАО «Завод энергозащитных устройств», выполнена на основе силикона, немецкой фирмы WACER. Эта изоляция имеет высокую устойчивость к химическим и климатическим воздействиям. Данная модель оснащена системой взрывобезопасности EXC2, которая максимально защищает окружающее оборудование. Внешняя изоляция огнеупорна, т.е. не воспламеняется, что делает ОПН пожароустойчивым. Каждый такой ограничитель имеет личный контрольный номер. Пропускная способность по току и энергоемкости 550 А, 850 А соответственно. Предлагаемые ограничители напряжения данной серии максимально соответствуют соотношению стоимость – качество.
параметры ОПН-П-220 УХЛ1 (часть первая)
| - 250 А, кВ, не более - 500 А, кВ, не более - 1000 А, кВ, не более | 365 386 | 347 367 | 390 413 | 370 392 |
| - 5000 А, кВ, не более - 10000 А, кВ, не более - 20000 А, кВ, не более | 457 483 | 434 459 | 490 518 | 466 492 |

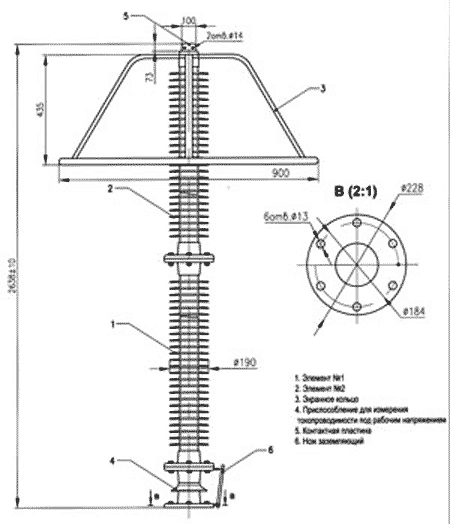

Габаритные размеры ОПН-П-220 УХЛ1, мм
Параметры ОПН-П-220 УХЛ1 (часть вторая)
| - 250 А, кВ, не более - 500 А, кВ, не более - 1000 А, кВ, не более | 418 443 | 397 421 | 446 472 | 424 448 |
| - 5000 А, кВ, не более - 10000 А, кВ, не более - 20000 А, кВ, не более | 525 555 | 499 527 | 549 580 | 522 551 |
