ОПНп-220/800/(146-176)-10-III(IV)-УХЛ1 - Полимер-Аппарат

Назначение ограничителей напряжения ОПНп-220/800/(146-176)-10-III(IV)-УХЛ1-O(П) – предотвращать разрушение изоляции электроприборов при резких скачках напряжения с токами короткого замыкания с действующим значением 40кА в течение 0,2 секунды или 800 А за 2 секунды. Ограничитель изготавливается НПО "Полимер-Аппарат" в соответствии с ТУ 3414-003-15207362-2003.

Устанавливаются такие ограничители на подстанциях и работают в сложных климатических условиях (климатическое исполнение – УХЛ1): температурный режим от минус 600 до плюс 400 градусов на высоте над уровнем моря до 1000 метров, при силе ветра около 30 м/сек. По ГОСТ 15150 и ГОСТ 15543.1 установлен тип атмосферы III(IV).

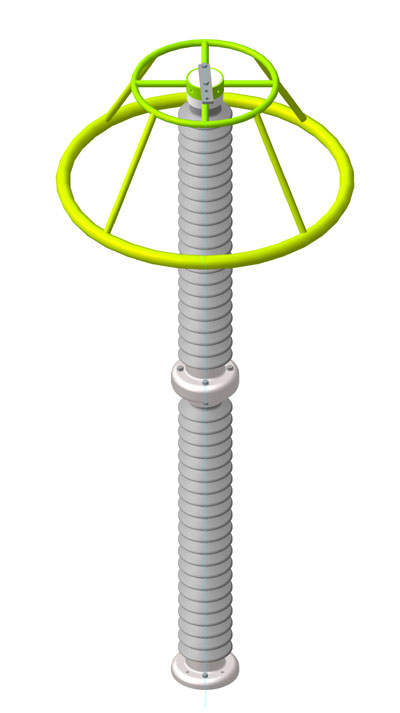

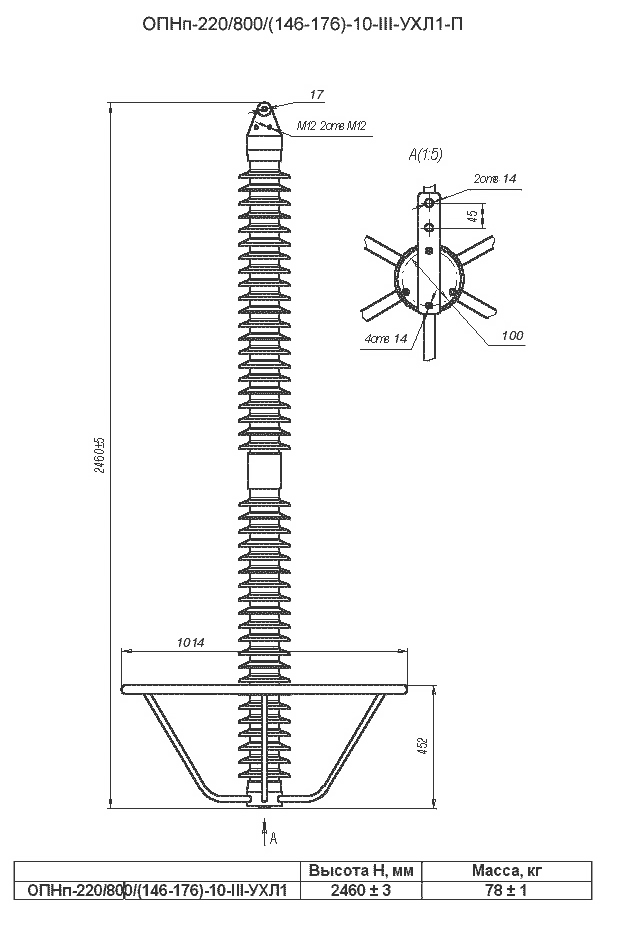

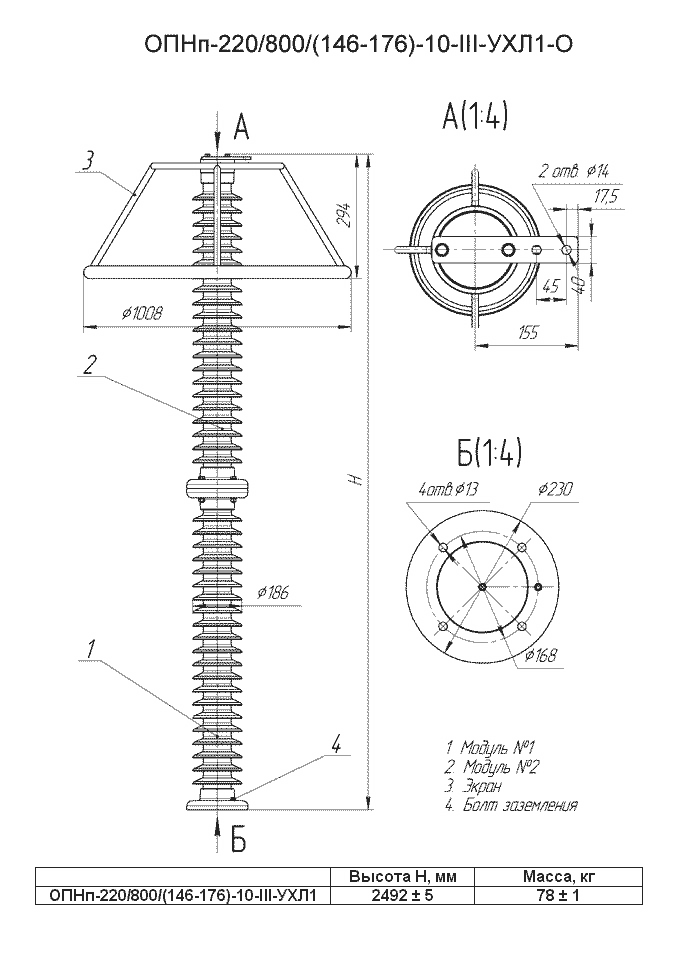

Активную часть ограничителя перенапряжения ОПН составляют последовательно соединенные оксидно-цинковые варисторы, расположенные в герметичном корпусе из полимерного материала, покрытого кремнийорганической резинной в виде ребер. Сверху на корпус надевается фланец с экраном для предотвращения покрышки от перекрытия по наружной поверхности и равномерного распределения напряжения. На нижний край ОПН крепится нижний фланец, заполненный полимерным композитом и встроенным болтом для заземления. Изоляция ОПН стойка к трекинго-эрозиям и проникновению влаги. При горизонтальном натяжении проводов конструкция выдерживает напряжение до 500Н. Выпускаются изделия в двух исполнениях: опорные и подвесные. ОПН относится к группе вибростойкости М1 и выдерживают нагрузку сейсмостойкости при 9 баллах по шкале МSК. Допускается не более 10 пКл уровня частичных разрядов при напряжении 1,05UНДР. Выдерживаемые напряжения: при полном грозовом импульсе 1,2/50 мкс более 1000кВ, одноминутного с частотой более 463кВ.

Каждое изделие имеет маркировку на нижней части фланца. В ней указываются следующие данные: завод изготовитель, тип ОПН, максимальное рабочее напряжение в кВ, номер, дата выпуска и обозначение.

Срок безотказной работы более 30 лет.

Комплект поставляемый вместе с изделием: паспорт и руководство по эксплуатации (для трех ограничителей).

При необходимости, по заказу покупателя ОПН может быть укомплектован датчиком утечки тока ДТУ-03 (изолирующее основание)

Изготовитель может выполнить любой заказ на выпуск ограничителей перенапряжения с измененными показателями по длительности допустимых рабочих напряжений. Для этого производятся дополнительные расчеты, согласно установленным нормам по таблицам.

Основные параметры ОПНп-220/800/(146-176)-10-III(IV)-УХЛ1-O(П) .
