ОПНп-330/800/(210-230)-10-III(IV)-УХЛ1 - Полимер-Аппарат

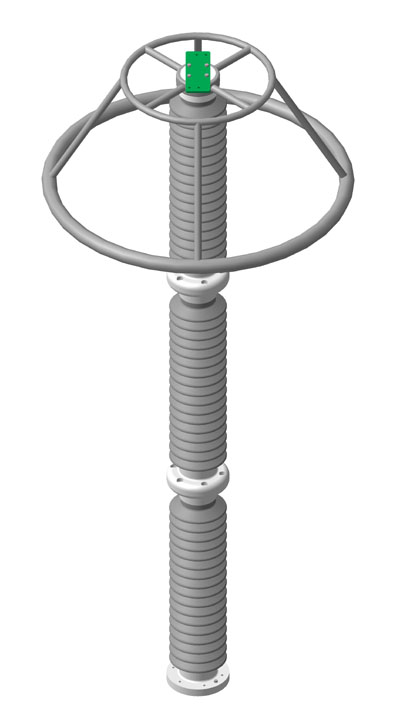

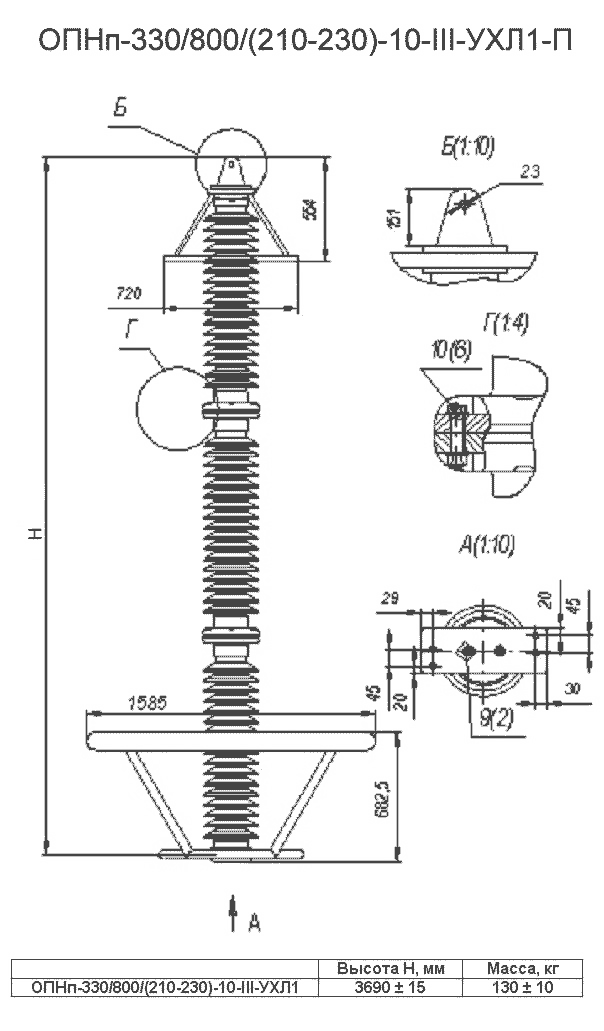

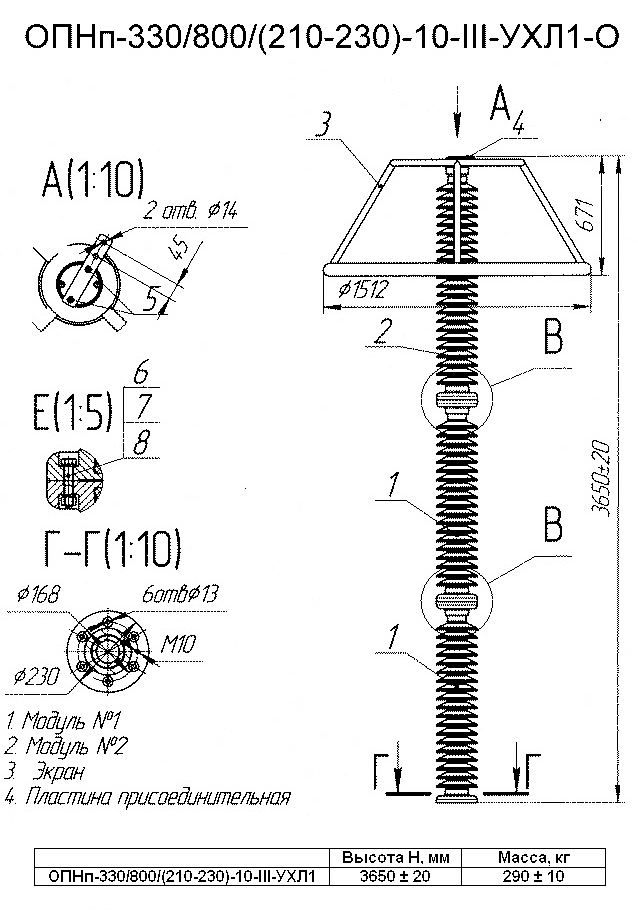

В настоящее время для предотвращения возникновения превышающего напряжения в сети 330кВ с успехом используются ограничители перенапряжения нелинейные серии - ОПНп-330/ 800/(210-230)-10-III(IV)-УХЛ1-O (П), производства НПО "Полимер-Аппарат", опорного или подвесного исполнения.

В основной оболочке в виде стеклопластиковой трубы, которая обеспечивает прочность и принимает на себя все механические нагрузки, собрана колонка варисторов, рассчитанная на 110кВ. Поэтому для сетей 330кВ каждый ограничитель составляется из трех таких сборок, методом последовательного соединения. Для защиты от воздействия внешних факторов производится нанесение трекингоэрозиодугостойкого защитного слоя с последующим покрытием из кремнийорганической электротехнической резины. Из электротехнического алюминия по концам ОПН крепятся фланцы для закрепления их на месте установки.

Ограничители перенапряжения рассчитаны на эксплуатацию в холодных и умеренных климатических условиях, при температурах окружающей среды от -60 до +40 С. Нормальная работа гарантируется при их размещении в помещениях, открытом воздухе на высоте, не превышающей 1000 м. над уровнем моря и скорости ветра до 30м/ с.

Влагонепроницаемая и трекинго-эрозионая внешняя изоляция этого электрооборудования способна выдержать полный грозовой импульс 1,2/50мкс величиной напряжения 1500кВ, а напряжение в 1050кВ - импульса коммутационного 250 / 50мкс. Действия токов короткого замыкания равным 40 кА в течение 0,2с и токов в 800А -2с., такое устройство способно выдерживать без разрывного разрушения. Подразделяются ограничители перенапряжения на третью и четвертую степень загрязнения. Длина следования тока утечки для степени 3 равна -2,5 см/кВ, а для 4 - составит 3,1 см/ кВ. При загрязнении и повышенной влажности 50%-е напряжение разряда составляет величину 315кВ. При натяжении проводов ОПН испытывает напряжения в горизонтальной плоскости и может выдерживать нагрузку до1000 Н.

Бесспорными преимуществами при эксплуатации ОПН п-330/800/(210-230)-10-III (IV)-УХЛ1-O(П) являются: надежность и эксплуатационная устойчивость, способность выдерживать значительные динамические напряжения, великолепная прочность в момент включения и воздействия грозы, а применение практически вечных варисторов позволяет свести обслуживание до банального осмотра. Прочность конструкции проявляется в устойчивости к механическим повреждениям (устойчивость к актам вандализма).

характеристики ограничителей ОПНп-330/800
