ОПНп-500/1200/(303-333)-20-II-УХЛ1 - Полимер-Аппарат
Нелинейные ограничители перенапряжений являются элементами защиты при искровых промежутках. Принцип их действия основан на нелинейной зависимости проводимости варисторов от приложенного напряжения. При подаче напряжения активная часть модуля, состоящая из легированного металла, ведет себя как последовательно соединенные варисторы. Если перенапряжение отсутствует, то ток не проходит через ОПН. При возникновении перенапряжения резко снижается сопротивление активной части для достижения эффекта защиты. При устранении перенапряжения, сопротивление опять возрастает.

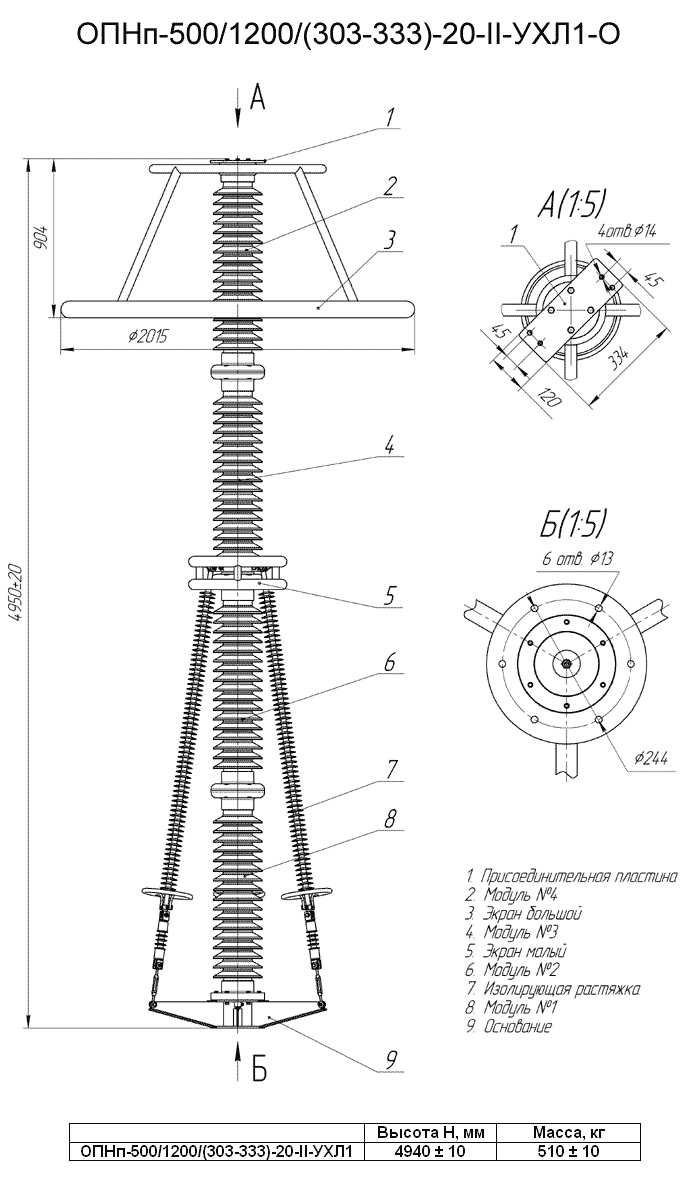

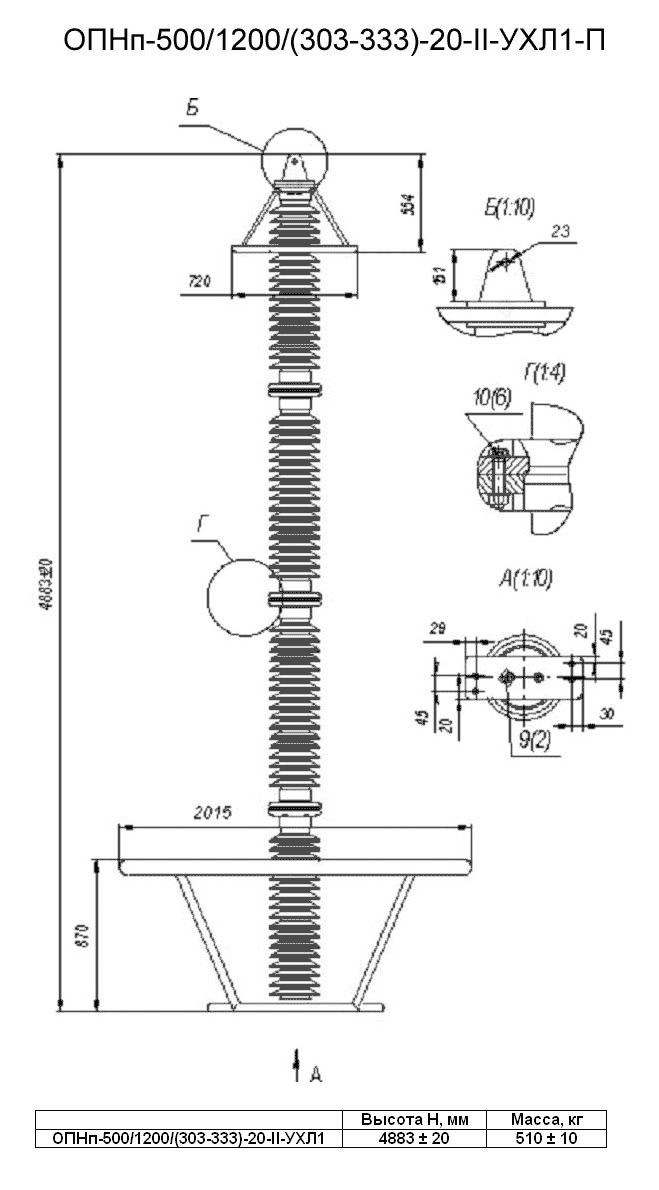

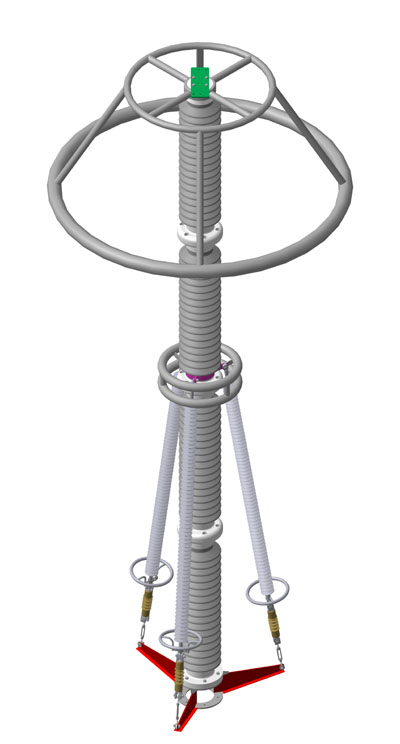

ОПНп-500/1200/(303-333)-20-II-УХЛ1-O(П), производства НПО "Полимер-Аппарат", изготовляются в виде последовательно соединенных 4-х модулей. В каждом модуле выполнена колонка варисторов, которая заключена в герметичный корпус из полимеров. Армирование корпуса осуществляется с помощью металлических фланцев. Равномерное распределение напряжения обеспечивается экранами. ОПН изготавливаются в подвесном или опорном исполнении.
| Наименование параметра | Норма | ||
| ОПНп-500 /1200/303 -20-III-УХЛ1 | ОПНп-500/1200 /318 -20-III-УХЛ1 | ОПНп-500 /1200/333 -20-III-УХЛ1 | |
| 1.Класс напряжения сети, кВ | 500 | ||
| 2. Наибольшее длительно допустимое рабочее напряжение ограничителя, кВ (действ.) | 303 | 318 | 333 |
| 3. Номинальное напряжение ограничителя, кВ | 379 | 398 | 416 |
| 4. Номинальный разрядный ток, А | 20000 | ||
| 5. Остающееся напряжение при грозовых импульсах тока 8/20 мкс, кВ не более | |||
| с амплитудой: 10000 А | 799 | 838 | 878 |
| 20000 А | 879 | 922 | 966 |
| 40000 А | 978 | 1030 | 1070 |
| 6. Амплитуда испытательного прямоугольного импульса длительностью 2000мкс, А | 1500 | ||
| 7. Остающееся напряжение при коммутационных импульсах тока 30/60 мкс, кВ не более | |||
| с амплитудой: 500 А | 656 | 688 | 720 |
| 1000 А | 689 | 723 | 757 |
| 2000 А | 719 | 755 | 790 |
| 8. Остающееся напряжение при быстронарастающих импульсах тока 1/10 мкс с максимальным значением 20000 А, кВ не более | 1010 | 1060 | 1110 |
| 9. Выдерживаемый импульс большого тока 4/10 мкс, кА | 100 | ||
| 10. Классификационное напряжение ограничителя (при классификационном токе Iкл = 5 мА), кВ не менее | 375 | 393 | 412 |
| 11. Способность к рассеиванию энергии расчетного прямоугольного импульса 2000 мкс, кДж не менее | 2250 | 2350 | 2470 |
| 12. Удельная рассеиваемая энергия, кДж/кВ не менее | 7,41 | ||
Ограничители эксплуатируются на наружном воздухе. Рабочий диапазон температур составляет от - 60 С до + 40 С. Максимальная высота установки над уровнем моря - 1000 метров.
ОПН рассчитаны на кратковременное воздействие перенапряжения в течение не менее 0.2 с при коротком замыкании 40 кА и в течение не менее 2 с при коротком замыкании 800 А.
Внешняя изоляция выдерживает напряжение полного электроимпульса импульса грозы 1.2/50 мкс - не менее 2100 кВ и не менее 1300 кВ – коммутационного грозового импульса 250/2500 мкс. Изоляция является влагостойкой и трекинго –эрозийно стойкой.
Длина пути тока утечки составляет не менее 2.5 см/кВ для ОПН исполненных для третьей степени загрязнения и не менее 3.1 см/кВ – для IVстепени загрязнения.
Основные характеристики ОПНп-500/1200/(303-333)-20-II-УХЛ1-O(П):
- Напряжение сети – 500 кВ;
- максимально допустимое напряжение – 303/318/333 кВ;
- номинальное напряжение – 379/318/333 кВ;
- номинальный ток разрядки – 20 000 А;
- Максимальный импульс большого тока (4/10 мкс) - 100 кА ;
- Классификационное напряжение (при токе Iкл= 5 мА) – не менее 375/393/412 кВ;
- Удельная рассеиваемая энергия – не менее 7.41 кДж/кВ .
Маркировка выполняется на каждом модуле ограничителя. На нижнем фланце наносятся: название предприятия изготовителя, тип исполненного ограничителя, максимальное рабочее напряжение в кВ, заводской серийный номер, год изготовления изделия и обозначение модуля.
