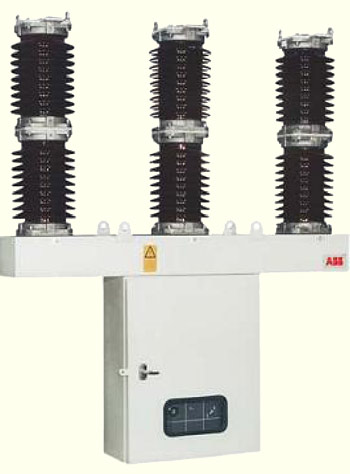

OVB-VBF - вакуумный выключатель ABB

Производитель: ABB
Номинальное напряжение, кВ: 20, 35
Номинальный ток, А: 1250, 1600, 2000, 2500

OVB-VBF - вакуумные выключатели наружной установки, производства ABB, для номинальных напряжений 20 и 35 кВ

Технические характеристики

Колонковый выключатель

OVB-VBF 24

OVB-VBF 36

OVB-VBF 40.5

Стандарт

IEC 62271-100

Номинальное напряжение

(кВ)

20

35

40.5

Напряжение изоляции

(кВ)

24

36

40.5

Испытательное напряжение при частоте 50 Гц

(кВ /мин)

70 (сухой) / 70 (мокрый)

70 (сухой) / 70(мокрый)

95 (сухой) / 95 (мокрый)

Импульсное напряжение

(кВ пик)

170

170

195

Номинальная частота

(ГЦ)

50-60

50-60

50-60

Номинальный ток

(A)

1250

2000

2500

1250

2000

2500

1600 2000

2500

Ток отключения симметрический

(KA)

25

25

31.5

25

25

31.5

31.5

31.5

Ток короткого замыкания (3s)

(кА)

25

25

31.5

25

25

31.5

31.5

31.5

Асимметрический ток отключения

(% от постоянной составляющей при t=45Mc) (кА)

35

35

35

Ток включения

(кА пик)

63

63

80

63

63

80

80 80

Коммутационный цикл

0-0.3с- BO - 3 Mhh - BO и BO-15sec- BO

Собственное время отключения

(мс)

45 ± 10

45 ± 10

45 ± 10

Коммутационная способность на емкостных токах

(A)

400

400

400

Время горения дуги

(мс)

5-15

5-15

5-15

Полное время отключения

(мс)

50-60

50-60

50-60

Время включения

(мс)

75 ± 10

75 ± 10

75 ± 10

Размеры конструкции

С опорами (ВхДхГ) мм

(3090-3840) x 900 x 686

Вес

(кг)

850/900

850/900

900

Абсолютное давление N2

(кПа) для антиконденсации

150

150

150

Рабочая температура

(° С)

-25 (-40) + 40

-25 (-40) + 40

-25 (-40) + 40

Тропическое исполнение

IEC 60068-2-30,721-2-1

Электромагнитная
совместимость

IEC 62271-1, 61000-6-2, 61000-6-4

Уровень солнечной радиации

(Вт/м2)

1000

1000

1000

Уровень загрязненности

IEC 60815-Table 1

Уровень III

Уровень III

Уровень III

Длина пути утечки

(мм/кВ)

25

25

27.5

Толщина стенки гололеда

(мм)

10

Скорость ветра

(м/с)

34

Устойчивость к колебаниям

(g)

0.6

Статическая нагрузка на выводы выключателя

продольная x поперечная x вертикальная (N)

750 x 500 x 750
