П6

Переключающие устройства П6 применяют для переключения регулировочных ответвлений обмоток трансформаторов с прямой схемой и шестью ответвлениями, изготовляют на напряжения 10—220 кВ и номинальные токи от 16 до 1600 А и устанавливают в трансформаторах III и IV габаритов. Основными частями устройства являются переключатель с кольцевой контактной системой и привод; вспомогательными — комплект бумажно-бакелитовых цилиндров, служащих для электрической изоляции контактной системы и крепления его в трансформаторе, и крепежные детали.

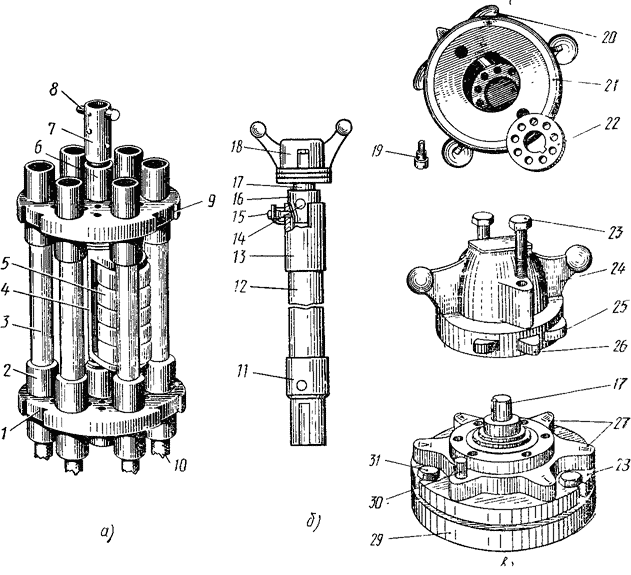

Рис. 1. Однофазное переключающее устройство П6: а — переключатель, б — привод, в — устройство приводного механизма

Переключатель (рис. 1, а) состоит из верхнего и нижнего гетинаксовых дисков 9 с уступами 1, бумажно-бакелитовых втулок 2, запрессованных в диски, шести латунных никелированных полых стержней 3, служащих в качестве неподвижных контактов, латунных никелированных колец 5, установленных с помощью спиральных пружин на коленчатом валу 4 и служащих подвижными контактами. На главной оси коленчатого вала, проходящей через центральную втулку 6 верхнего гетинаксового диска, закреплена стальная втулка 7 со штифтом 8, предназначенная для сцепления со штангой привода.

Регулировочные ответвления 10 впаяны в стержни (в некоторых конструкциях ввернуты с помощью специальных наконечников). При больших номинальных токах ответвления присоединяют к обоим концам контактных стержней (параллельно). При вращении коленчатого вала вместе с ним поворачиваются кольца, которые замыкают те или другие стержни, а следовательно, и ответвления обмоток. Под воздействием пружин, прижимающих кольца к стержням, переход со ступени на ступень происходит пружинящим скачком с самоустановлением контактов. Привод переключателя состоит из механизма, включающего чугунный колпак 18 (рис. 1, б, в) с рукоятками 24 для поворота руками, и штанги 12, изготовленной из бумажно-бакелитовой трубки с наружным диаметром 60 мм и внутренним 50 мм. На нижнем конце штанги закреплена стальная муфта 11, вилкообразный конец которой охватывает штифт 8 втулки 7 (рис. 1, а), жестко скрепленной с концом коленчатого вала переключателя, и входит с ним в зацепление. Верхний конец штанги соединен с валом 17 (рис. 1, б) приводного механизма шарнирно: в отверстие вала и втулки 16, насаженной на вал, вставлен валик 14; муфта 13 сцеплена с втулкой 16 штифтом 15 с пружиной — манжетой, предотвращающей выскакивание валика и штифта. Гибкая связь штанги с валом механизма компенсирует возможное отклонение их осей при сборке привода.

Подгонка положения колпака 21 (рис. 1, в) привода к контактной системе переключающего устройства осуществляется с помощью нониусного кольца 22, которое скреплено шпонкой с концом вала 17 и с колпаком винтом 19 через одно из девяти отверстий в кольце. В выточке внутри колпака имеется десять отверстий с резьбой для винта. Отверстия в кольце и колпаке размещены равномерно по окружности одного диаметра. Угол между соседними отверстиями в кольце равен 40° (360°/9), а в колпаке — 36° (360°/10), что позволяет закреплять нониусное кольцо в колпаке в положениях, отличающихся одно от другого на угол 4° (40°—36°) или кратный ему —8, 12, 16° и т. д.

К крышке трансформатора приварен установочный фланец 29, к нему крепится на резиновой уплотняющей прокладке тремя болтами 31 крышка 28 сальника, через которую проходит вал 17, уплотненный сальниковой набивкой. На фасонной крышке 27 сальника нанесены цифры I, II, III, IV и V, обозначающие номера ступеней переключения, и установлен упор 30, который вместе с выступами 20 колпака 21 ограничивает его поворот. На осевых линиях, проходящих из центра через середину выступов в крышке сальника, имеется шесть отверстий для двух стопорных болтов 23 колпака. Поворотом рукояток на 60° переводят коленчатый вал переключателя из одного положения в другое. В рабочем положении указатель 26 колпака должен находиться на середине выступа крышки сальника, совпадая с соответствующей цифрой, а два отверстия для стопорных болтов в колпаке должны совпадать с двумя из шести отверстий в крышке сальника, через которые колпак закрепляют болтами. Выступы 25 колпака и упор 30 не позволяет переводить переключатель из положения I в положение V, и наоборот, минуя промежуточные ступени.

Для удобства пользования приводом в трансформаторах IV габарита и выше приводной механизм вынесен на боковую стенку бака, при этом передача осуществляется валами с помощью шестерен.
