ПАНЕЛИ СЕРИИ ЩО-02
1.1. ВВЕДЕНИЕ
Панели одностороннего обслуживания серии ЩО-02 разработаны ОАО "Самарский трансформатор" в 2002 г. и являются аналогом панелей ЩО-70, ЩО-91.
ООО ОАО "Самарский трансформатор" постоянно анализирует опыт эксплуатации своих изделий и совершенствует их конструкцию, поэтому возможны некоторые расхождения сведений, содержащихся в данном каталоге, с фактическим исполнением.
Панели ЩО-02 сертифицированы в системе сертификации ГОСТ Р Госстандарта России на соответствие требованиям нормативных документов ГОСТ Р51321.1-2000, р. 7.
Предлагаемая информация предназначается для проектных, монтажных и эксплуатационных организаций.
1.2. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
 | Панель распределительного щита одностороннего обслуживания Год разработки Обозначение номинального ударного тока короткого замыкания: 1-16 кА; 2 - 31,5 кА; 3 - 50 кА; 4 - 63 кА; 5-80кА Обозначение схемы главных цепей Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
1.3. НАЗНАЧЕНИЕ
Панели серии ЩО-02 предназначены для комплектования распределительных устройств на напряжение 380 / 220 В переменного тока частотой 50 Гц с глухозаземленной нейтралью, служащих для приема, распределения электрической энергии, защиты от перегрузок и токов короткого замыкания отходящих линий. Щиты серии ЩО-02 комплектуются из вводных, линейных, секционных панелей и шинных мостов.
Панели предназначены для установки в специальных электропомещениях.
Вид климатического исполнения Y3 по ГОСТ 15150-69.
Нормальная работа панелей обеспечивается в следующих условиях:
—температура окружающего воздуха — от минус 40°С до35°С;
относительная влажность внутри помещения до 90% при температуре 20°С;
высота установки над уровнем моря — не более 1000 м;
окружающая среда не взрывоопасная, не содержащая агрессивных сред пара, а также производственной пыли в количествах, разрушающих изоляцию и нарушающих работу панелей;
Панели не предназначены для работы в условиях тряски, вибрации, ударов.
1.4. КОНСТРУКЦИЯ

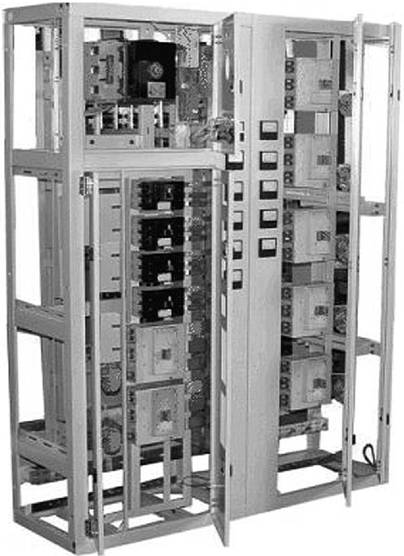

Конструктивно панели представляют собой каркас, собранный из металлических узлов и профилей с помощью болтовых соединений. Запирание двери обеспечивается в трех точках, при помощи ригельного замка. Для обеспечения безопасной эксплуатации за дверью устанавливается фальшпанель.
Токоведущие части выполнены из меди. Сборные шины закрыты защитным кожухом.
На панелях с шинным вводом нулевая шина расположена справа от фазных, по заказу возможно изготовление с расположением слева.
1.5. СОСТАВ ИЗДЕЛИЯ
Исполнение панелей ЩО-02 определяется схемой главных цепей, в зависимости от которых может быть установлено следующее оборудование:
Выключатели автоматические:
Masterpact NT или NW (Schneider Electric), ABB E2 или ЕЗ до 3200 А,
Compact Merlin Gerin.
ВА 04-36, ВА 06-36, ВА 51-35, ВА 52-39, ВА 52-41, ВА 53-41, ВА 56-41, ВА 55-43.
Рубильники (разъединители) и выключатели нагрузки:
Р-43, Р-63.
РЕ19-41, РЕ 19-43, РЕ 19-44, РЕ19-45.
РПС-2, РПС-4.
RBK-0, RBK-1, RBK-3 (Apator Electro).
XLBM2-1Р и XLBM3-1Р (ABB), ARS2-1 и ARS3-1 (Apator Electro).
OETL К185-2, OETL КЗ-2 (ABB). Трансформаторы тока
ТШП-0,66, Т0п-0,66, СТ1-12 (ABB).
Изготовитель оставляет за собой право замены вышеуказанных аппаратов на аналогичные.
1.6. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Классификация исполнений панелей
Таблица 1.1
| Признаки классификации панелей | Исполнение |
| По виду конструкции | Защищенное с фасадной стороны Шкафное |
| По месту установки | Внутренней установки |
| По возможности перемещения | Стационарное |
| По степени защиты оболочек по ГОСТ 14254-96 | С фасадной и боковых сторон — IP20 С остальных сторон — IP00 |
| По способу установки составных частей | Со стационарными и выдвижными составными частями |
| По мерам защиты обслуживающего персонала | Защита с помощью цепей защиты |
| По виду внутреннего разделения | Без внутреннего разделения С разделением внутренней перегородкой |
| По типам электрических соединений | Со стационарными и разъемными электрическими соединениями |
Основные параметры панелей
Таблица 1.2
| Наименование параметра | Значение параметра | ||||
| Номинальное рабочее напряжение, В | 380/220 | ||||
| Частота, Гц | 50 | ||||
| Номинальный ток, А | 630 | 800 1000 | 1250 1600 2000 2500 | 3150 | |
| Допустимый длительно выдерживаемый ток, А | 860 | 1480 | 2110 | 2720 | 3180 |
| Номинальный ударный ток (ток электродинамической стойкости сборных шин и отпаек от них, амплитудное значение), кА | 16 | 31,5 | 50 | 63 | 80 |
| Номинальный кратковременно выдерживаемый ток (ток термической стойкости, действующее значение апериодической составляющей) в течение 1 с, кА | 6,3 | 12,5 | 20 | 25 | 31,5 |
| Номинальное напряжение изоляции, В | 660 | ||||
Номинальные токи и сечение сборных шин
| Номинальный | Количество | Сечение сборных |
| ток, А | сборных шин | ШИН, ММхММ |
| 630 | 1 | 50 х 5 |
| 800 | 1 | 80x6 |
| 1000 | 1 | 80x6 |
| 1250 | 2 | 80x6 |
Таблица 1.3
| Номинальный ток, А | Количество сборных шин | Сечение сборных ШИН, ММхММ |
| 1600 | 2 | 80 х 6 |
| 2000 | 2(3)* | 80 х 6 |
| 2500 | 3 | 80 х 6 |
| 3150 | 3 | 100x6 |
Примечание: 2 — ударный ток 50 кА, 3 — ударный ток 63 кА.
Габаритно-присоединительные и установочные размеры панелей приведены на рис. 1.1 как справочные. Типы панелей, величины номинального тока панелей, схемы главных цепей в зависимости от назначения панели соответствуют указанным в табл. 1.4.

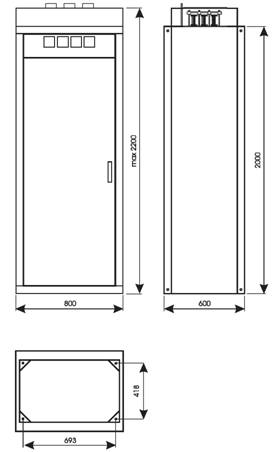

Рис. 1.1 Габаритно-присоединительные и установочные размеры панелей ЩО-02
