Обратная связь в активных неавтономных четырехполюсниках

Резистивный элемент в схеме рис. 8.22 связывает выходной вывод ОУ с одним из входных. Поэтому сопротивление можно назвать сопротивлением обратной связи.

Обратной связью могут быть охвачены различные активные неавтономные четырехполюсники, в которых передача идет только от входа к выходу, в частности служащие в качестве усилителей, в том числе и ОУ. Наличие обратной связи представлено на структурной схеме рис. 8.23, где стрелками показано направление передачи сигналов. На вход усилителя с передаточной функцией поступают напряжение (входной сигнал) и через четырехполюсник обратной связи с передаточной функцией напряжение обратной связи , т.е.

Напряжение на выходе

т. е. , и передаточная функция усилителя с обратной связью

Если , то обратную связь называют отрицательной (уменьшение усиления), а при - положительной. Если на какой-либо частоте , то , выходное напряжение стремится к бесконечности и при сколь угодно малом входном сигнале, т. е. усилитель самовозбуждается (неустойчивость).

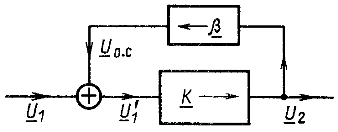

Рис. 8.23

Обратная связь, показанная на рис. 8.23, - это связь по напряжению. Аналогично исследуются и другие типы обратной связи (по току, смешанные).

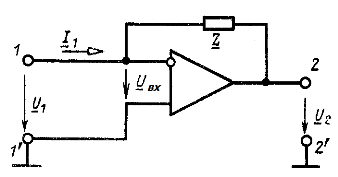

Рис. 8.24

Идеальный ОУ с обратной связью (рис. 8.24) входит в простую схему реализации управляемого источника ИНУТ. Для схемы рис. 8.24

и при можно принять Поэтому передаточное сопротивление
