Power Xpert UX Eaton

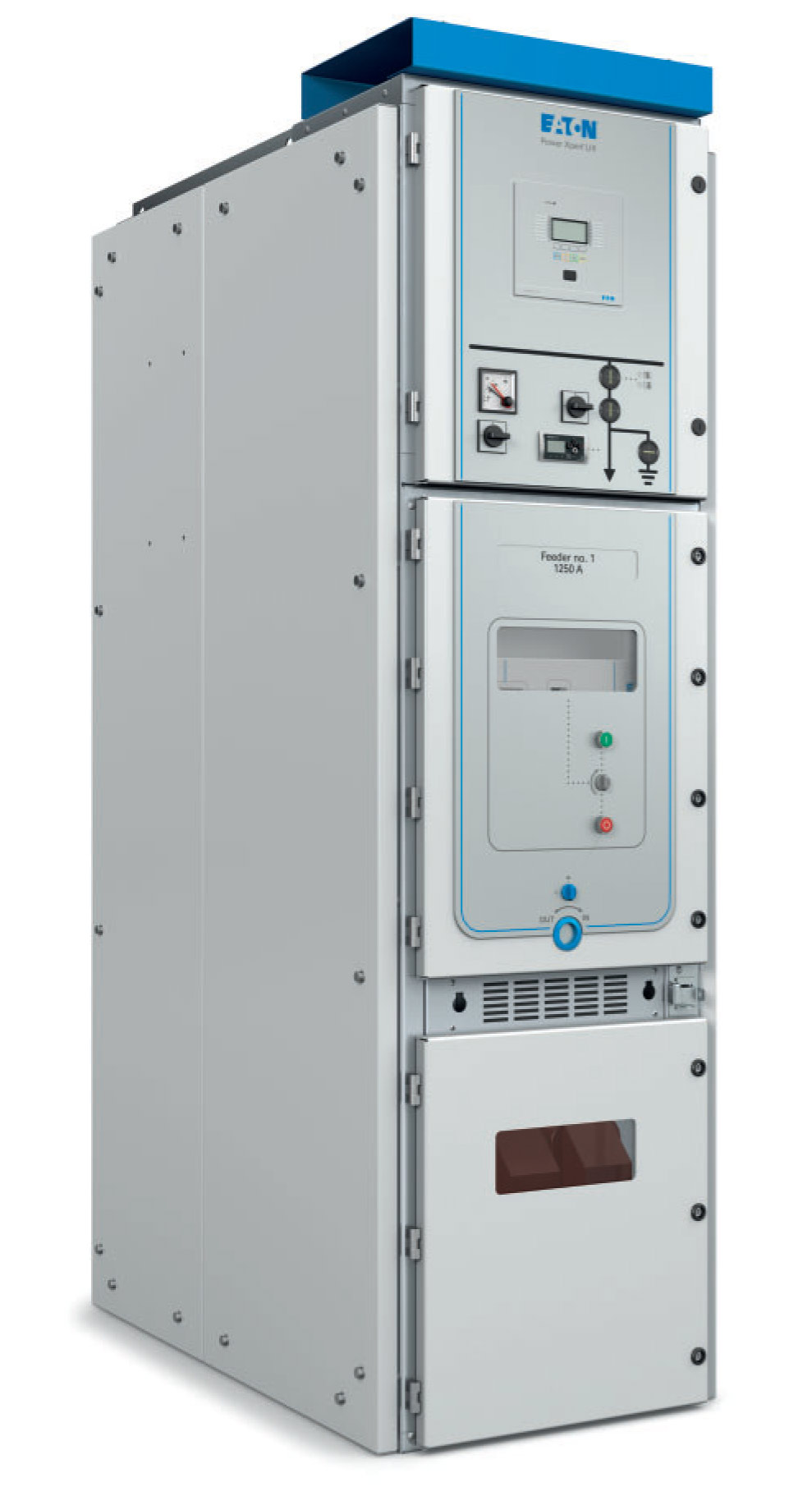

Очередная новинка компании Eaton Corporation - компактное выдвижное распределительное устройство Power Xpert UX, разработанное в соответствии со стандартом 62 271-200 IEC (International Electrotechnical Comission). В качестве основы для новинки инженеры корпорации Eaton использовали распределительную систему Eaton Unitole, зарекомендовавшую себя, как в высшей степени надежный и успешный продукт на рынке электрооборудования, начиная с 1989 года.

Устройство UX выпускается в трех видах: с номинальными рабочими токами до 1250 А, 2000 А и 4000 А, соответственно, ширина рабочих панелей – 600 мм, 800 мм и 1000 мм. Компактные габариты устройства обусловлены использованием вакуумных прерывателей цепи типа W-VACi, соответствующих стандарту IEC 62 271-100, воплотивших 80 – летний опыт компании в экологически безвредных вакуумных технологиях. Вакуумные камеры особой конструкции обеспечивают разделение высокозарядной дуги на составляющие с меньшим потенциалом, что позволяет избежать перегрузки в момент коммутации и увеличить срок службы выключателей. Под напряжением 17,5 кВ система устойчива к токам до 50 кА в течение 3 с, под напряжением 24 кВ – к токам до 25 кА в течение 3 с.

Устройство соответствует стандартам электротехнической безопасности IEC AFLR и позволяет избежать возникновения дуги во время эксплуатации. В случае аварийной ситуации или короткого замыкания номинальная устойчивость составляет: от 0,5 с при силе тока в 50 кА до 1 с при токе в 25 кА.

Высокие эксплуатационные показатели безопасности Power Xpert UX обеспечены благодаря наличию механических и электрических блокировок, надежной защите внутренних элементов от воздействия внешних факторов, изолированным сборным шинам. Разработка соответствует показателям высшего уровня в категории «работоспособность в случае потери обслуживания» по стандарту IEC или LSC 2B PM.

Компания – производитель гарантирует 30-летний срок эксплуатации всего устройства и ресурс в 20 000 коммутаций для автоматического выключателя.

Конструкция UX позволяет использовать его с верхней и нижней подводкой силовых кабелей, а также обеспечивает доступ в силовой отсек как с фронтальной, так и с тыльной части системы. Использование дистанционных способов управления и разнообразных электронных систем защиты позволяет создавать Power Xpert UX в соответствии с индивидуальными запросами потребителей.

Технические характеристики Power Xpert® UX
