Привод ручной автоматический блинкерный типа ПРБА (рис. 1) предназначен для управления выключателями, в месте установки которых наибольшее значение ударного тока КЗ не должно превышать 30 кА, усилие включения на рычаге привода не превышает 300 Н, а работа включения не превосходит 200 Дж. Коммутационная способность привода по току для выключателей типа ВМГ-133 с медными контактами составляет 5 кА при отключении с выдержкой времени и 10 кА без выдержки времени.

В зависимости от назначения может быть семь вариантов исполнения приводов, отличающихся друг от друга количеством и типом встроенных в них реле и отключающих электромагнитов.

Привод ПРБА

Рис. 1. Привод типа ПРБА:

I и IV — положения рукоятки привода «Включено» и «Отключено»; II и III — положения указателя при автоматическом отключении и при включенном приводе

Всего в привод может быть встроено максимум три отключающих элемента, поэтому цифровой индекс его состоит из трех цифр. Цифры 1, 2, 4 и 6 обозначают соответственно реле максимального тока мгновенного действия РТМ, реле максимального тока с выдержкой времени РТВ, отключающие электромагниты и реле минимального напряжения. Например, в привод ПРБА-114 встроены два реле мгновенного действия РТМ и один отключающий электромагнит. Если после двух цифр стоит нуль, значит в приводе имеются только два отключающих элемента из трех возможных. Масса привода в зависимости от количества встроенных реле колеблется от 22 до 28 кг.

Привод (см. рис. 1) имеет чугунный корпус 1, к нижней стенке которого прикреплена коробка с реле и электромагнитами отключения. На лицевой стороне коробки установлены выводные зажимы и переключатели числа витков катушек максимальных реле. Зажимы и переключатели закрыты кожухом, имеющим окна для наблюдения за уставкой тока на переключателях витков.

Спереди кожух привода закрыт съемной крышкой 2, имеющей вырезы для рычага управления 3, кнопки 4 для завода реле минимального напряжения и регулировочного винта упора 5. С правой стороны корпуса расположен указатель 6, связанный с механизмом привода. Указатель сигнализирует об отключенном положении выключателя. С левой стороны корпуса выведен рычаг для связи с вспомогательными контактами КСА 7. Привод соединяется с механизмом выключателя тягой.

Кинематическая схема привода типа ПРБА

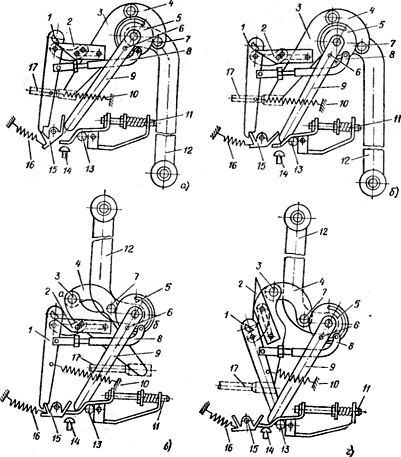

Рис. 2. Кинематическая схема привода типа ПРБА в различных положениях:

а — при заводе привода; б — в исходном; в — во включенном; г — после автоматического отключения; 1, 3, 9 и 12 — рычаги; 2 — собачка; 4 — серьга; 5 — диск фрикциона; 6 — винт фрикциона; 7 — ось; 8 и 17 — тяги; 10 и 16 — пружины; — кнопка реле минимального напряжения; 13 — упор; 14 — боек электромагнита; 15 — отключающая планка

Внутри чугунного корпуса расположен механизм привода, состоящий из штампованных звеньев, собранных на осях и валиках в сварном кронштейне. Конструкция механизма проста и надежна.

На рис. 2 показан механизм и отдельные детали привода в различных положениях. Для приведения привода в исходное положение перед включением (рис. 2, а) рычаг управления 12 опускается до винта упора.

При этом диск фрикциона 5, жестко связанный с рычагом 12, поворачивается, перемещая тягу 8 и рычаг 1 и отводя конец его за отключающую планку 15. Собачка 2 при перемещении рычага 1 западает за его полуось и механизм привода складывается. В приводе с реле минимального напряжения опускание рычага управления до упора необходимо также и для заводки реле.

Включение выключателя (рис. 2, б) производится рычагом управления при движении его снизу вверх. Рычаг 12 с помощью серьги 4 поворачивает главный рычаг 3, приводя тем самым в движение тягу 17, связанную с выключателем. Выключатель включается. Запирание механизма привода во включенном положении осуществляется благодаря переходу оси 7 на мертвое положение (рис. 2, в), т. е. за линию, соединяющую центры осей а и б.

Отключение может быть произведено вручную, дистанционно и автоматически. Привод имеет свободное расцепление почти во всем диапазоне хода подвижных контактов выключателя.

При отключении от руки рычаг управления опускается. При этом одновременно поворачивается диск фрикциона 5, который перемещает фрикционно связанный с ним рычаг 9. Рычаг 9 своим концом упирается во флажок отключающей планки 15, поворачивает ее, освобождая от зацепления рычаг 1. Последний под действием пружины 10 поворачивается против часовой стрелки и освобождает свою полуось от зацепления с собачкой 2. Главный рычаг 3 механизма привода теряет свою неподвижность и тем самым способность удерживать выключатель во включенном положении. Выключатель под действием своих пружин отключается. При ручном отключении рычаг управления следует доводить до крайнего нижнего положения для правильной работы указателя срабатывания.

При дистанционном или автоматическом отключении (рис. 2, г) боек электромагнита или реле, ударяя по отключающей планке 15, поворачивает ее и освобождает рычаг 1. Дальнейшая работа механизма привода аналогична работе при ручном отключении с той разницей, что при автоматическом отключении рычаг управления остается в верхнем положении, а указатель (блинкер) занимает горизонтальное положение.

"
