Приложения ВМП

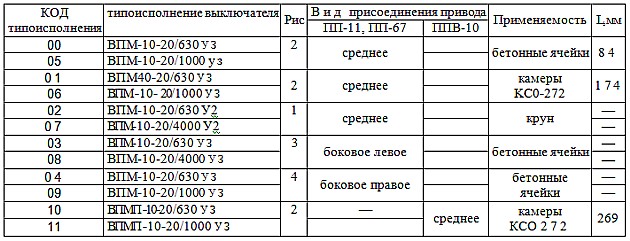

Приложение 1

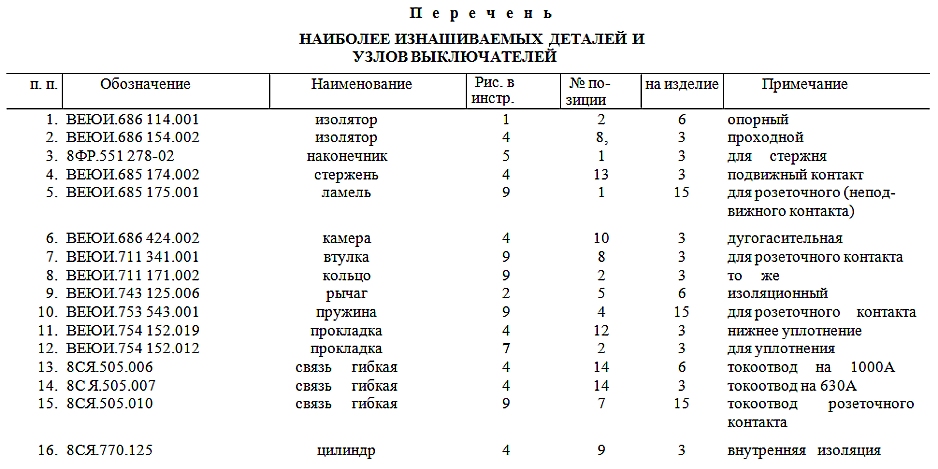

Приложение 2

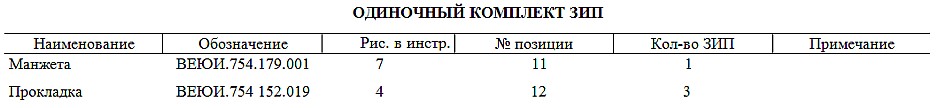

Приложение 3
ХАРАКТЕРИСТИКА ВЫКЛЮЧАТЕЛЕЙ (при операциях без тока) |
|
Характеристика |
Норма |
1. Полный ход контактного стержня, мм 2. Ход контактного стержня в розетке, мм 3. Разновременность касания контактов, мм, не более 4. Вытягивающее усилие контактного стержня из розетки во включенном положении Н (кг), не более 5. Ход штока масляного буфера, мм 6. Скорость движения контактных стержней при отключении, м/с: 1) для выключателя типа ВПМ-10: - в момент расхождения контактов - максимальная, не более 2) для выключателя типа ВПМП-10: - на ходе 70 мм при 1-й и 3-й операциях привода - максимальная, не более 7. Скорость движения контактных стержней при включении при номинальном напряжении на зажимах привода и температуре плюс 20°С, м/с: 1) приводами типов ПП-61, ПП-67 при соблюдении и. 12 данной таблицы. - в момент касания контактов, не менее - максимальная, не более 2) приводом типа ПЭ-11 при соблюдении п. 11 данной таблицы: - в момент касания контактов - максимальная, не более - в момент касания контактов при напряжении, равном 0,85 Ин, не менее 3) приводом типа ППВ-10 при соблюдении п. 13 данной таблицы: - в момент касания контактов, не менее - максимальная, не более 8 Максимальный включающий момент на валу выключателя, Н м (кгс.м), не более: ВПМ-10 ВПМП-10 (при соблюдении п. 9.7 "г") 9. Испытательное напряжение, кВ 10. Полное сопротивление токопровода выключателя, мкОм, не более на 630 А на 10000 А 11. Пониженный предел напряжения привода ПЭ-11 на зажимах обмотки, В: 1) включающего электромагнита при Ин = 220 В при Ин=110 В 2)отключающего электромагнита при Ин = 220 В при Ин = 110 В 12. Деформация включающих пружин приводов ПП-67 и ПП-67К 13. Минимально допустимый момент на валу привода ППВ-10, Н м (кгс.м) 14. Предварительный момент на валу привода ППВ-10, Н.м (кгс.м) |
210±5 45±5 5 196 (20) 20 ± 1 2,Ф±0,3 3,9 2,2±0,3 3,2 1.7 2,6 2,3 ±0,3 2,6 1.6 2,4 3,2 510 (52) 275 (28) 42 78 72 140 70 130 65 см.п.9.8. 44,13 (4,5) 49,1 + 4.9 (5+0,5) |
Приложение 4
ПЕРЕЧЕНЬ
приборов, инструмента, вспомогательных материалов, необходимых для проведения технического обслуживания
I. СТАНДАРТНЫЕ ПРИБОРЫ И ИНСТРУМЕНТЫ
1. Линейка измерительная металлическая ГОСТ 427-75. Пределы измерения Л-300 мм.
2. Угломер с нониусом ГОСТ 5378-66.
3. Ключи гаечные двусторонние по ГОСТ 2838-71:10-12, 12-14, 14-17, 17-19, 19-22, 22-24..
4. Ключи торцевые по ГОСТ 3329-75:17, 24, 27.
5. Штангенциркуль ГОСТ 166-80.
6. Кернер 7843-0040 ГОСТ 7213-72.
7. Молоток 7850-0052 ГОСТ 2310-77.
8. Отвертка, длина 200 мм ГОСТ 17199-71.
9. Отвес - длина нити 2 м, масса груза 200 г ГОСТ 7948-71.
10. Щуп для проверки величины зазора, набор № 4 ГОСТ 882-75.
11. Пружинный динамометр класса 2.
Пределы измерения 10-100 кгс ГОСТ 13837-79.
12. Лампа электрическая ГОСТ 2239-70 (напряжением не выше 36 В).
13. Электрический секундомер с точностью измерения ±0,01 с. ТУ 25.07.491-71.
14. Амперметр класса точности не ниже 1,5. Пределы измерения 0-100 А, ГОСТ 8711-78.
15. Милливольтметр, класс точности не ниже 0,5. Пределы измерения 0-3 В, ГОСТ 8711-78.
16. Омметр, класс точности 4,0. Пределы измерения 0-100 мкОм, ГОСТ 23706-79.
17. Вольтметр, класс точности 0,5. Пределы измерения 0-300 В, ГОСТ 8711-78.
18. Сверло 0 8 ГОСТ 10902-77.
19. Развертка 2372-0013 ГОСТ 11177=171.
II. НЕСТАНДАРТНЫЙ ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ
1. Шаблон для установки углов (при монтаже дистанционной передачи).
2. Виброграф.
3. Рейка для записи скоростей включения и отключения.
III. ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ
1 Бензин марки БР-1 ГОСТ 443-76.
2 Бензин авиационный Б-70 ГОСТ 1012-72.
3. Спирт этиловый технический ГОСТ 17299-78.
4. Смазка ЦИАТИМ-221 ГОСТ 9433-60
5. Смазка ЦИАТИМ-203 ГОСТ 8773-73 взаимозаменяемые
6. Смазка ПВК (пушечная) ГОСТ 19537-74.
7. Ветошь обтирочная (сортированная) ГОСТ 5354-74.
8. Лак ПФ-283. ГОСТ 5470-75 или
Клей БФ-2 (БФ-4) ГОСТ 12172-74, эмали разных цветов.
Приложение 5

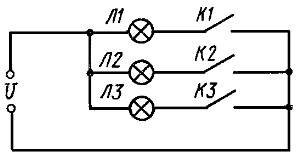

Схема для определения момента касания контактов выключателя.
U-источник питания (3-36 В);
Л1; Л2; Л3-сигнальные лампы;
К1; К2; К3-контакты выключателя.
Рис 1. Общий вид и габаритно-установочные размеры выключателей
1-полюс, 2-изолятор опорный, 3-рама, 4-болт заземления, 5-буфер масляный, 6-болт упорный (фиксатор включенного положения), 7-стержень контактный, 8-вал, 9-рычаг с роликами, 10-рычаг изоляционный, 11-серьга, 12-рычаги, 13-перегородка изоляционная, 14-рычаг, 15-вилка, 16-рычаг с вилкой.

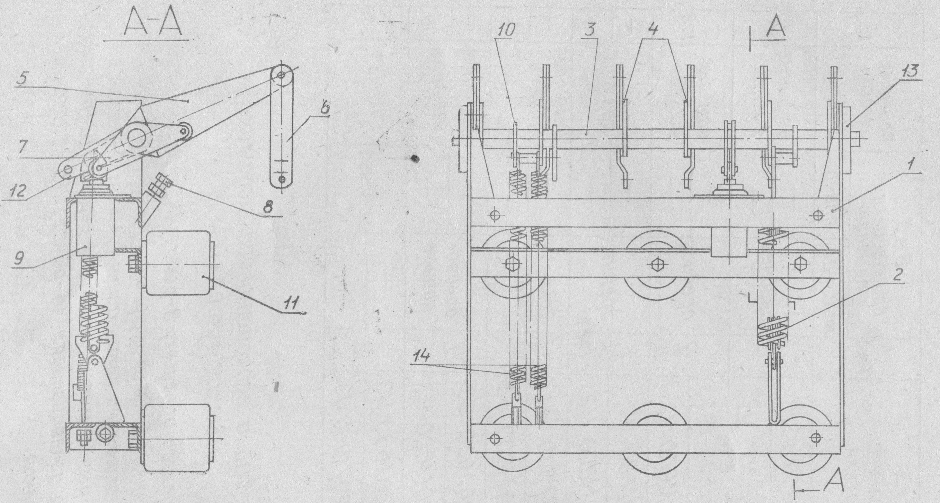

Рис.2 Рама выключателя
1-рама сварная, 2-пружина буферная, 3-вал, 4-рычаг, 5-рычаг изоляционный, 6-серьга, 7-рычаг с роликами, 8-болт упорный (фиксатор включенного положения), 9-буфер масляный, 10-рычаг, 11-изолятор опорный, 12-рычаг, 13-подшипник.
Примечание:
На рисунке изображена рама выключателя со средним присоединением привода

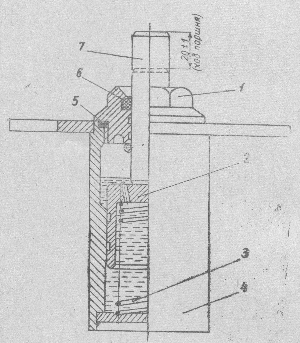

Рис.3 Буфер масляный
1-гайка специальная, 2-поршень, 3-пружина, 4-цилиндр, 5 и 6 шайбы уплотнительные, 7-шток.

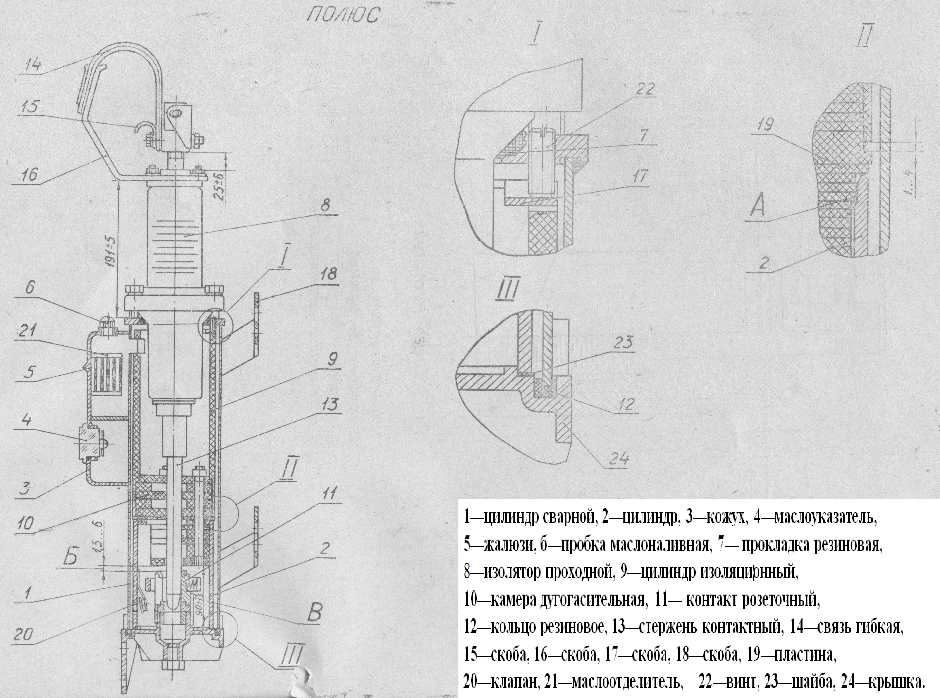

Рис.4 Полюс
Рис. 5 Стержень контактный

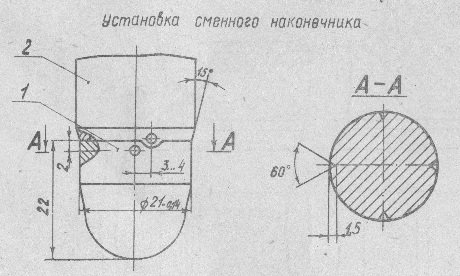

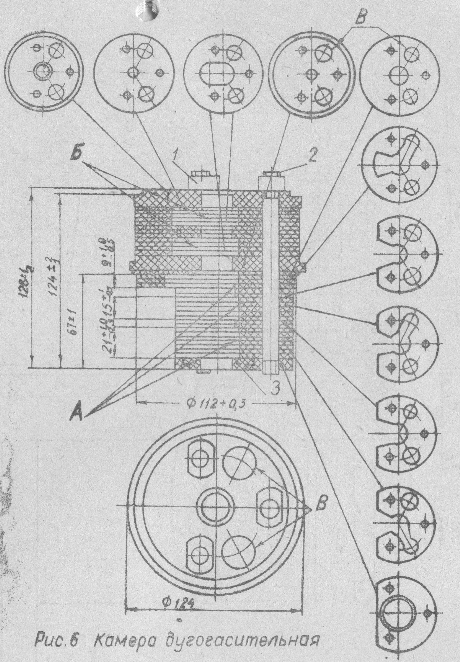

Рис. 6 Камера дугогасительная
1 - наконечник; 2 - стержень

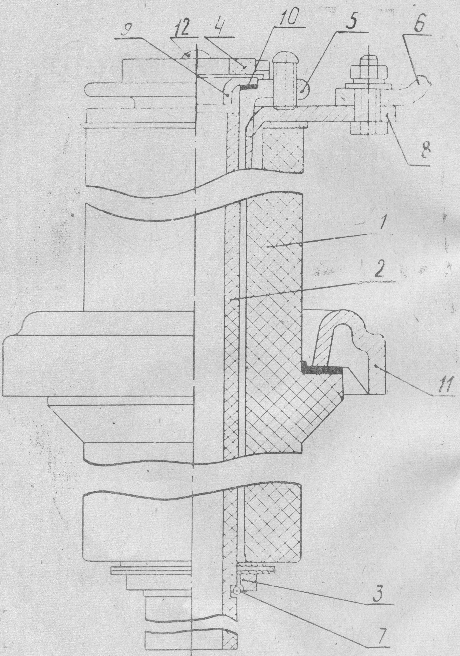

Рис. 7. Изолятор проходной
1-гайка, 2-шпилька, 3-кольцо фибровое, А-поперечные дутьевые каналы, Б-карманы, В-выходы дутьевых каналов.

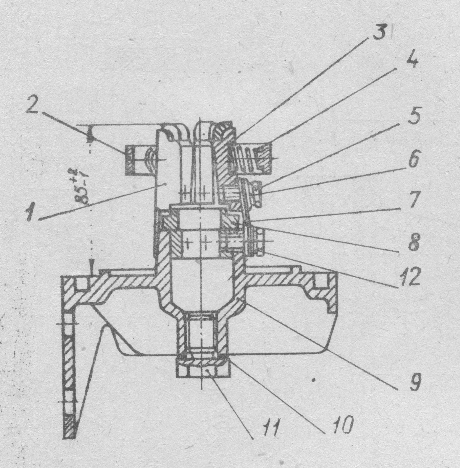

Рис.9 Контакт розеточный
1-изолятор, 2-прокладка, 3-крышка, 4-трубка, 5-колпачок, 6-прокладка, 7-болт, 8-скоба, 9-шайба, 10-кольцо, 11-манжета кожаная, 12-прокладка, 13-шайба, 14-гайка, 15-заклепка, 16-винт.
1-ламель, 2-кольцо, 3-колпачок, 4-пружина, 5-болт М8х1б, б-шайба пружинная, 7-связь гибкая, 8-втулка, 9-крышка, 10-шайба, 11-болт маслоспускной, 12-шайба.
Рис. 10. Кинематическая схема соединения выключателя ВПМ-10 с приводом типа ПЭ-11 (среднее присоединение)
1-вал привода, 2-рычаг, 3-вилка, 4-вилка, 5-тяга, 6-вал выключателя, 7-болт, 8 и 9-подшипник, (поз. 4 поставляется с выключателем, поз. 2, 3, 7, 8-поставляется с приводом).

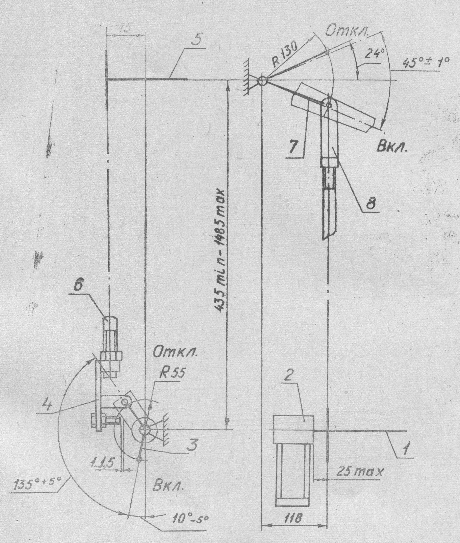

Рис. 11. Кинематическая схема соединения выключателя ВПМ-10 с приводом типа ПЭ-11 (боковое присоединение)

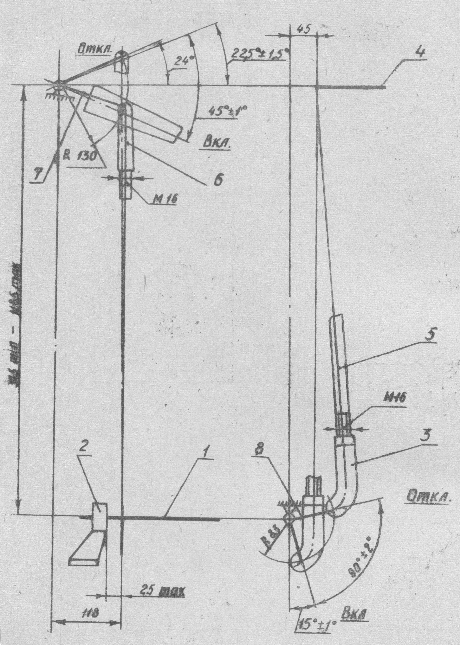

Рис. 13. Кинематическая схема соединения выключателя ВПМ-10 с приводом ПП-67 (боковое, присоединение)
1-вал привода, 2-подшипник (см. рис. 10 поз. 8), 3-вилка, 4-вал выключателя, 5-тяга, 6-валка, 7-рычаг, 8-рычаг (поз. 2, 3, 8-поставляются с приводом, поз. 6, 7-поставляются с выключателем).
1-вал привода, 2-подшипник (см. рис. 12 поз. 2), 3-рычаг, 4-вилка, 5-вал выключателя, 6-тяга, 7- рычаг, 8-вилка (поз. 2. 3. 4 - поставляются с приводом, поз. 7, 8 - поставляются с выключателем).

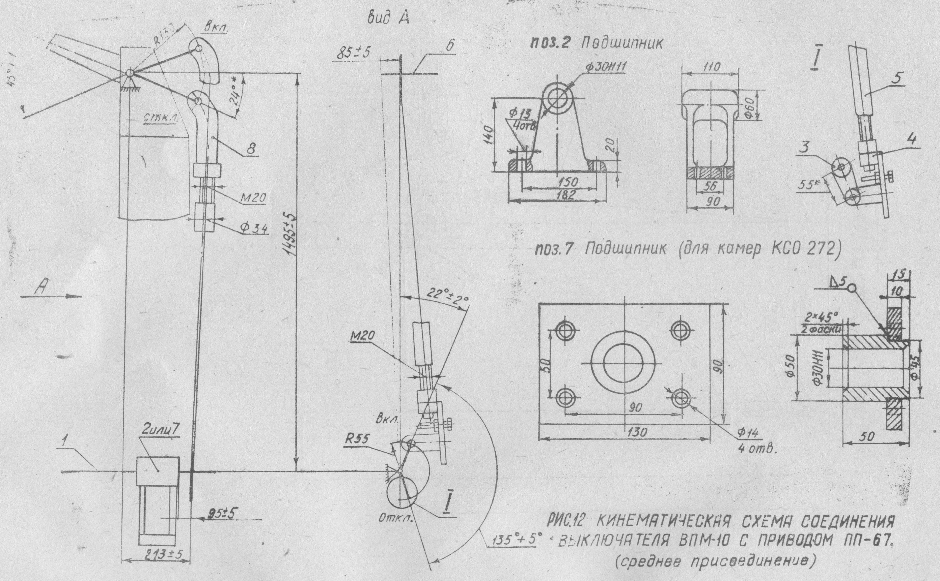

Рис. 12. Кинематическая схема соединения выключателя ВПМ-10 с приводом ПП-67 (среднее присоединение)
1-вал привода, 2-подшипник, 3-рычаг, 4-вилка, 5-тяга, 6 - вал выключателя, 7 - подшипник, 8 - вилка (поз. 2, 3, 4 поставляются с приводом, поз. 8 поставляется с выключателем).

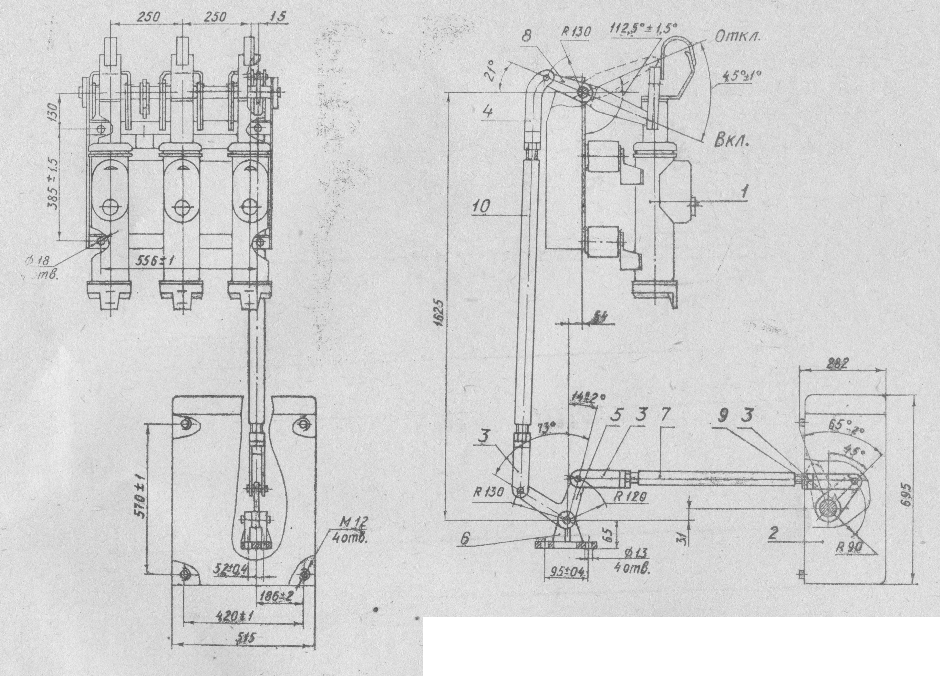

Рис. 14. Кинематическая схема соединения выключателя ВПМП-10 с приводом ППВ-10
1-выключатель, 2-привод, 3-вилка, 4-вилка, 5-рычаг, 6-подшипник, 7-тяга, 8-рычаг выключателя, 9-рычаг привода, 10-тяга (поз. 3, 5, 6-поставляются с приводом, поз. 4 поставляется с выключателем).
