Техническое описание привода ППВ-10

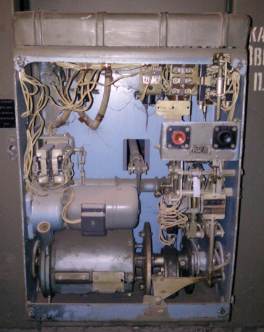

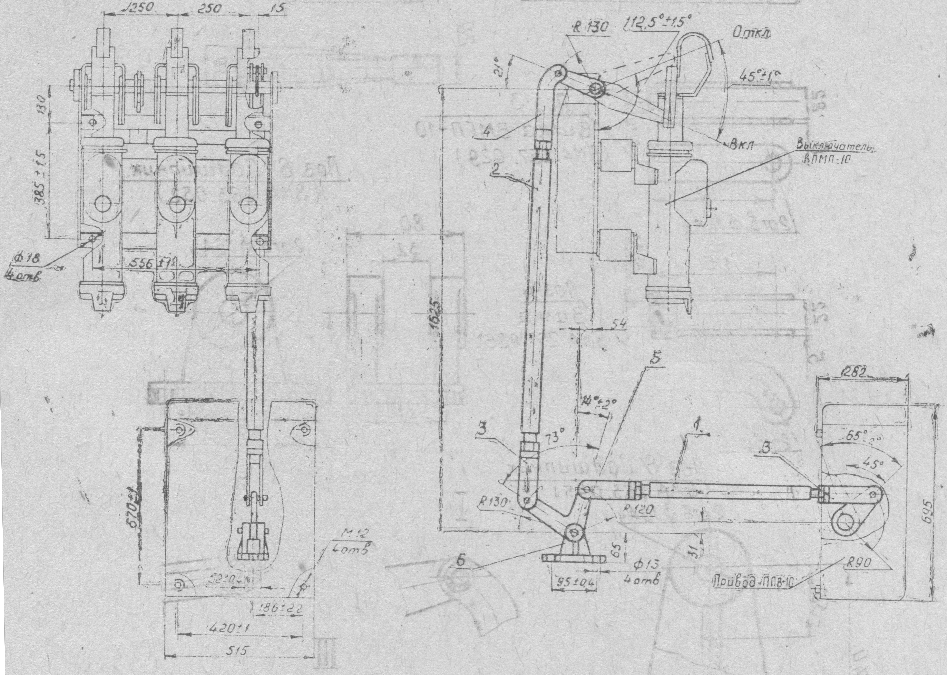

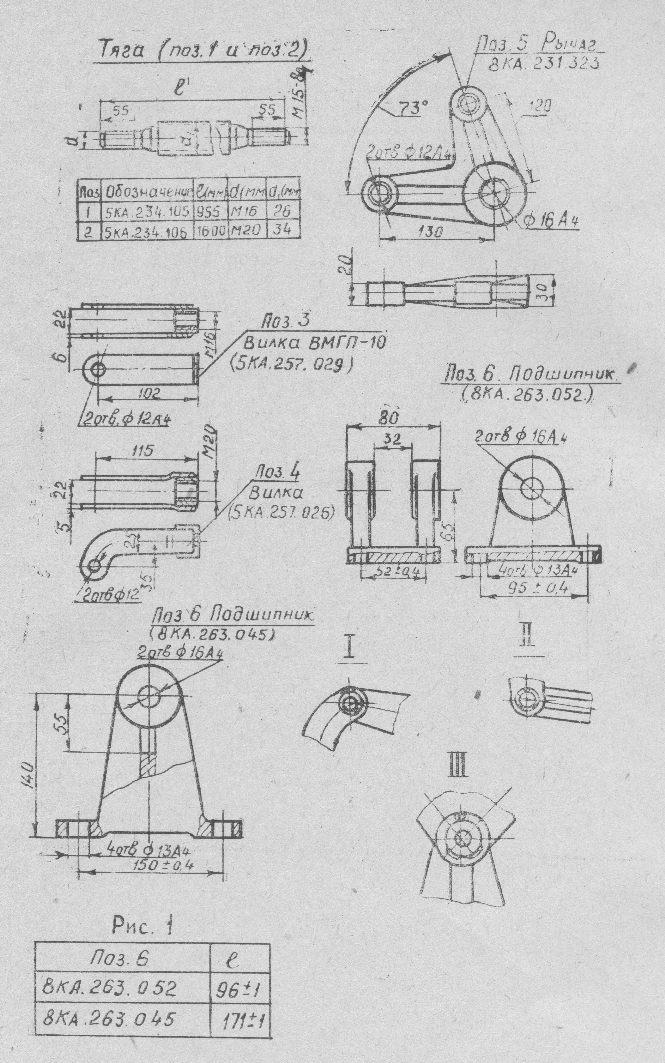

Рис. 1 Кинематическая схема соединения выключателя типа ВПМП-10 с приводом типа ППВ-10

Рис. 1а.

1-тяга, 2-тяга, 3-вилка (черт. 257.029), 4-вилка (черт. 5КА. 257. 026), 5-рычаг (черт. 8КА. 231. 323), 6-подшипник (черт. 8КА. 263. 045 или 8КА. 263. 052).

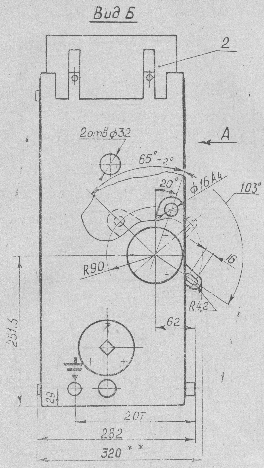

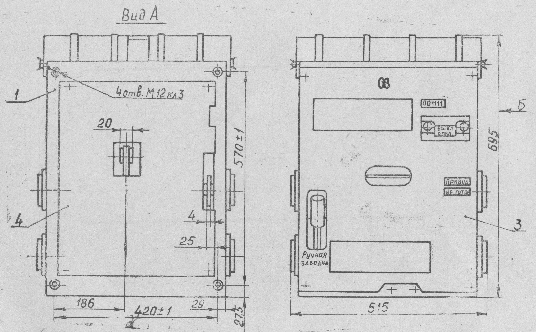

Рис. 2 Габаритные и установочные размеры привода ППВ-10

1-привод, 2, 3, 4-крышки.

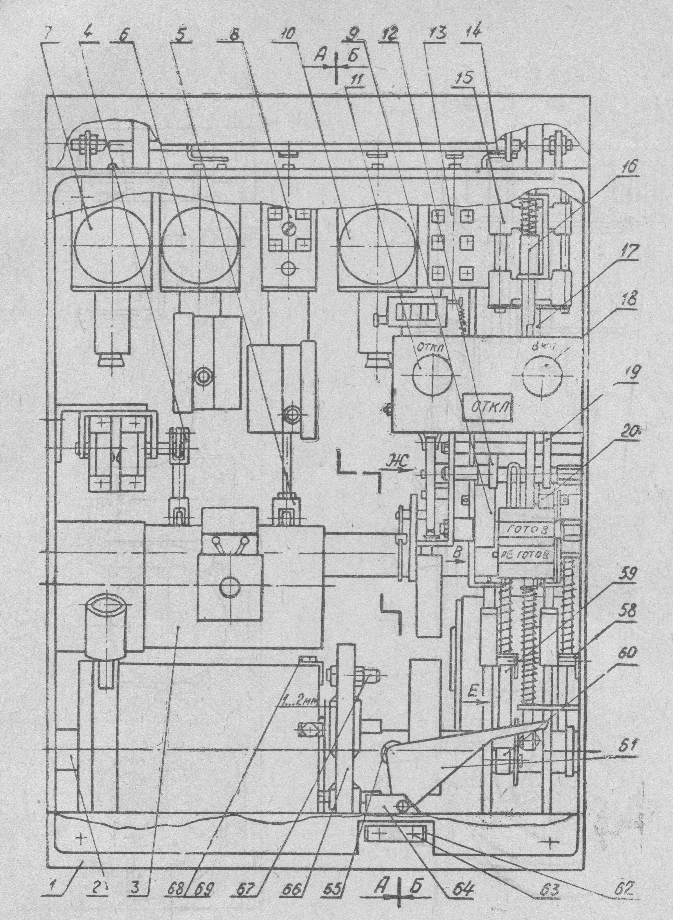

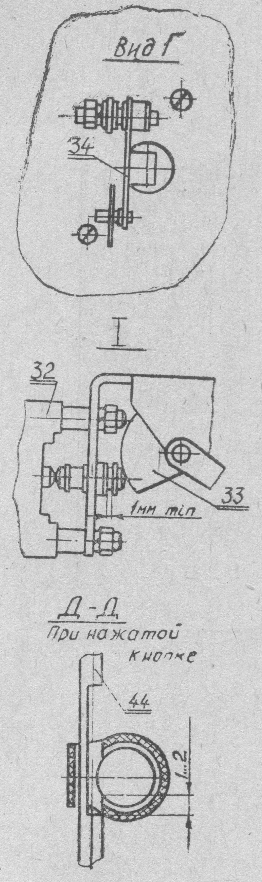

Рис. 3 (лист 1) Привод пружинный выносной ППВ-10.

1-рама, 2-вал привода, 3-механизм заводки рабочих пружин, 4-тяга, 5-тяга, 6-элемент защиты (КАТ или КА, или УАУ, или УАА), 7 элемент защиты (КА или УАУ), элемент защиты (KAV или КАТ, или КА, или УАУ, или УАА), 9, 20-защелки, 10-элемент защиты (КА, или КАТ, или УАУ, или УАА), 11-кнопка отключения, 12-собачка, 13 электромагнит УАТ, УАС, 14-тяга, 15-блок-контакты М, 16- толкатель, 17-тяга, 18-кнопка включения, 19-собачка, 21 вал промежуточный, 22-тяга, 23 -тяга, 24-клеммы, 25 собачка блокирующая, 26-клеммы, 27 - счетчик, 28-уголок, 29-блок-контакты VAC, 30 - монтаж проводки, 31 - вал релейный, 32 - блок-контакты С, 33 - кулачок, 34 - рычаг, 35 - элемент защиты КА или УАУ, 36 - пружина, 37 -шток, 38 - пульт управления, 39 - указатель положения выключателя, 40 - ось, 41 - буфор, 42,58- скоба, 43-пружина, 44-шток, 46-уголок, 46-рычаг, 47,49-собачка, 48,60-ролик, 49-упор, 50-пружина, 51- рычаг, 53-кулачок, 54-поводок, 55 - эксцентрик, 56- ось, 57-болт М10х30, 61 -рычаг, 62 - шайба стопорная, 63-болт М8х20, 64-планка, 65 ролик, 66 - диск, 67 - винт, 68 - болт М8х20, 69 - шайба стопорная.

Рис. 3 (лист 4)

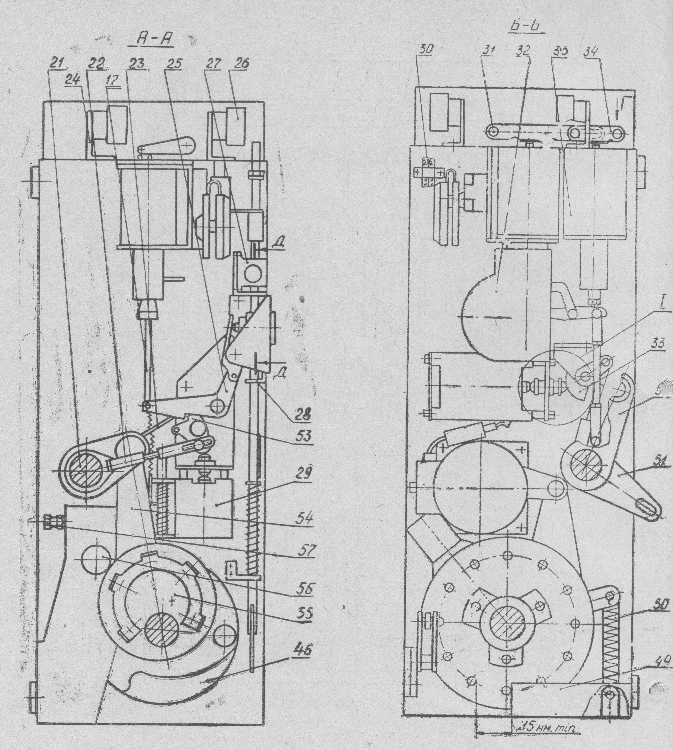

Рис. 3 (лист 2 и 3).

Рис. 3. (лист 5)

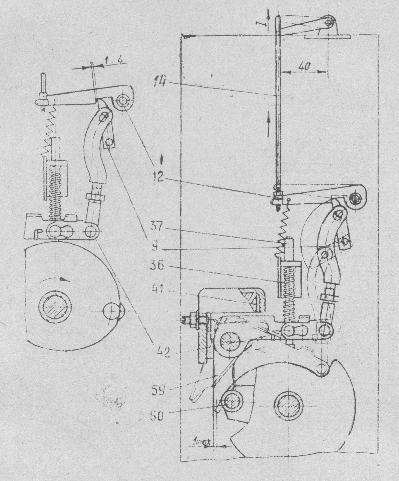

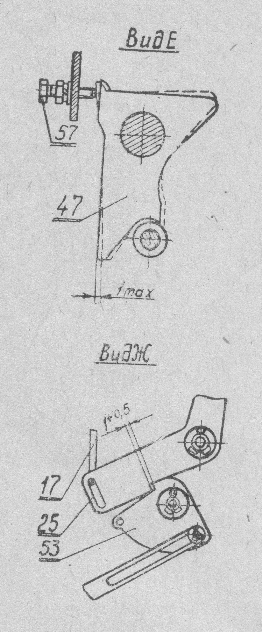

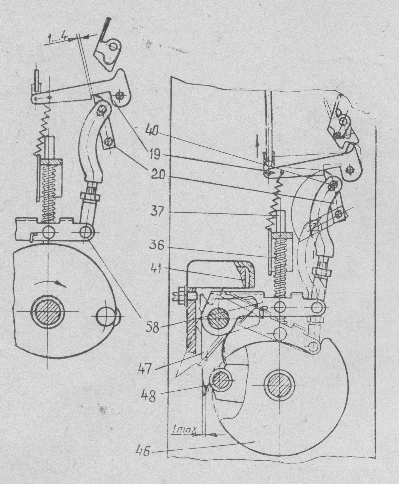

Рис. 3а.

Рис. 3б.

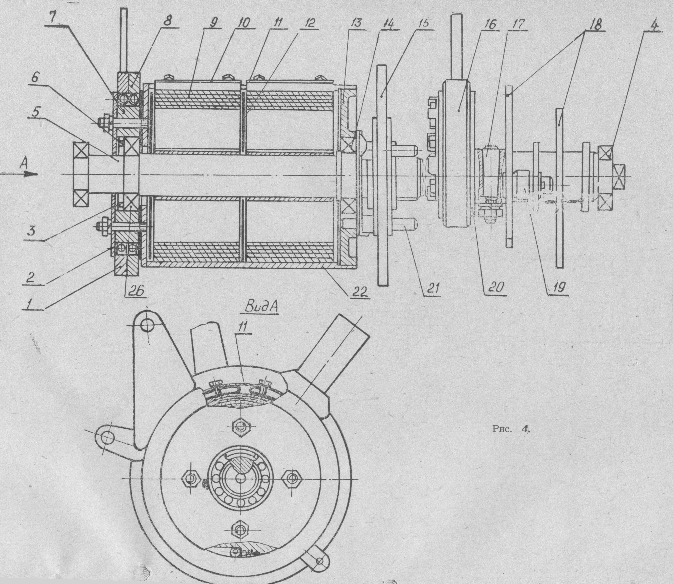

Рис. 4 Вал привода.

1 -обойма, 2 - щека, 3 - шайба, 4 - подшипник № 60106, 5 - вал, 6 - кольцо, 7 - обойма внутренняя, 8 - обойма, 9 - пружина, 10-планка, 11 - планка, 12 - шайба, 13 - диск, 14 -подшипник № 80108, 15 - диск, 16 - поводок, 17 - штифт конический, 18 - рычаг, 19 - ролик, 20 -эксцентрик, 21 - шпилька направляющая, 22 - барабан, 23 - пружина, 24 -толкатель, 25 - ролик, 26 - подшипник № 107.

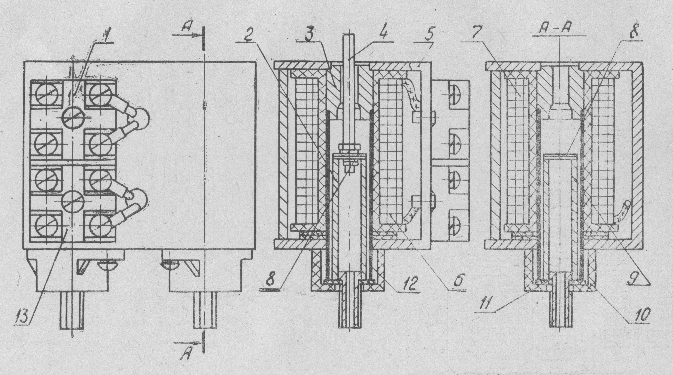

Рис. 5 Электромагнит УАТ, УАС.

1-колодка клеммная УАТ, 2-сердечник УАТ, 3 -контрполюс, 4 - шток, 5 - магнитопровод, 6-катушка УАТ, 7-катушка УАС, 8-шайба 42 20x0,5 (латунная), 9-сердечник УАС, 10 - колодка, 11 - шайба 27 I 45x0,5 (электрокартон), 12 -гильза, 13-колодка клеммная УАС.

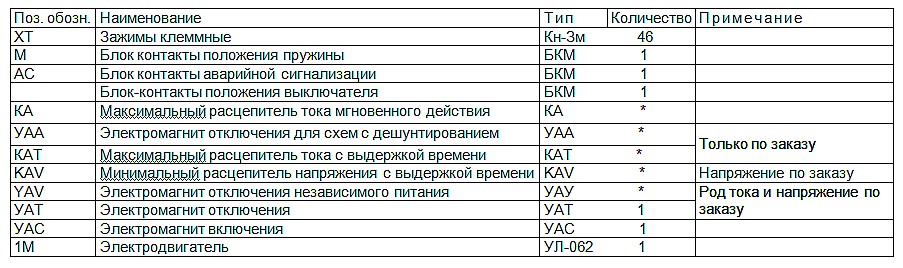

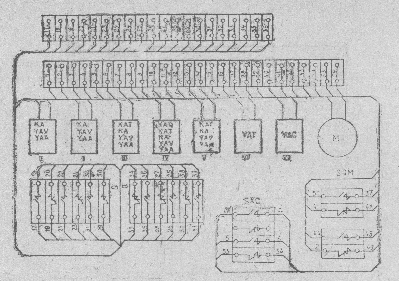

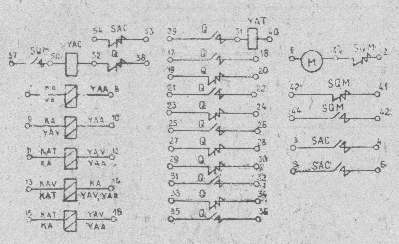

Рис. 6 Схема электрических соединений привода ППВ10У2

Рис. 6а.

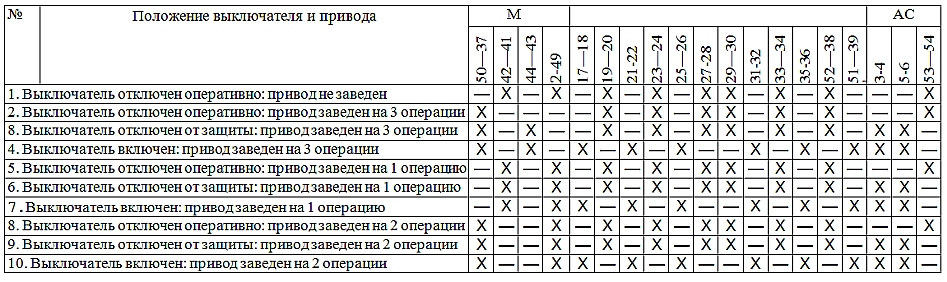

ДИАГРАММЫ РАБОТ КОНТАКТОВ М, АС (- контакты разомкнуты; X - контакты замкнуты)

* Количество в зависимости от варианта исполнения.

Примечания:

1. Положение элементов схемы соответствует незаведенным спиральным рабочим пружинам и отключенному (оперативно) положению выключателя.

2. Отключающие элементы в зависимости от варианта исполнения выключателя располагаются в гнездах привода 1...УП, как показано на чертеже (при виде с фасадной стороны).

3. При работе привода с выключателем, работающим в системах без АПВ, установкой пере-мычки 38-53 обеспечивается электрическая блокировка против "прыгания".

Приложение 4

ЗАЩИТНЫЕ РАСЦЕПИТЕЛИ И ЭЛЕКТРОМАГНИТЫ ПРЯМОГО ДЕЙСТВИЯ

ВВЕДЕНИЕ

Техническое описание защитных расцепите лей и электромагнитов предназначено для изу-чения конструкции и принципа действия.

Техническое описание содержит основные сведения по конструкции и принципу действия защитных расцепителей и электромагнитов, предназначенных для встраивания в пружинные приводы высоковольтных выключателей, их технические характеристики, и обмоточные данные катушек.

1. МАКСИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ ТОКА МГНОВЕННОГО ДЕЙСТВИЯ ТИПА КА

Конструкция расцепителя показана на рис. 1. (снизу)

Расцепитель состоит из следующих основных частей: магнитопровода 8, внутри которого установлены катушка 4, контрполюс 7. К магнитопроводу крепятся переключатель числа витков 3 и стакан 2. В стакане устанавливаются упор 9, упор 11 с указателем срабатывания 10, головка 1 и сердечник 12 со штоком 6.

Катушка расцепителя рассчитана на работу в диапазоне уставок начальных отключающих токов от 5 до 200 А.

В расцепителе применен комбинированный способ изменения уставок . начальных отключающих токов.

Ступенчатое регулирование - изменением числа витков катушки с помощью переключателя числа витков 3 и плавное регулирование тока между ступенями - методом изменения воздушного зазора между сердечником 12 и контрполюсом 7 с помощью упора 9 и упора 11.

При прохождении через катушку расцепителя тока равного или превышающего ток уставки расцепитель действует мгновенно.

Отклонение тока срабатывания от его среднего значения на одной уставке при пяти измерениях (разброс) не больше 4 процентов, погрешность тока срабатывания относительно тока уставки по шкале при ступенчатом изменении уставок в пределах ±10 процентов.

При срабатывании сердечник со штоком благодаря большому воздушному зазору, разгоняется и ударяет по планке релейного вала с силой, обеспечивающей надежное срабатывание механизма отключения привода.

Электрические данные расцепителя КА приведены в табл. Ц Катушка расцепителя наматывается проводом ПБД (или ПСД для К А Т). Диаметр провода 1, 800 мм, масса провода 0,88 кг. Расцепитель снабжен указателем срабатывания. При срабатывании расцепителя указатель переходит в вертикальное положение.

Зависимость потребляемой мощности от величины воздушного зазора расцепителя при протекании по катушке тока 5 А приведена на рис. 2.

При работе в сетях с частотой 60 Гц потребляемая мощность возрастает на 20 процентов.

Таблица 1

2. МАКСИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ ТОКА С ОГРАНИЧЕННО ЗАВИСИМОЙ ВЫДЕРЖКОЙ ВРЕМЕНИ ТИПА КАТ

Максимальный расцепитель тока с ограниченно зависимой выдержкой времени изготавливается в трех вариантах в зависимости от отключаемого тока.

Расцепитель состоит из следующих основных элементов (см; рис. 3): катушки 4, магнитной системы, состоящей из магнитопровода 10, сердечника 3 и контрполюса 5, литого силуминового корпуса, в котором помещен часовой механизм 2 и система рычагов сочленения часового механизма с сердечником, переключателя числа витков 11, предназначенного для ступенчатого perулирования тока уставки.

На корпусе помещается пластина 14 с головкой 15, соединенные с часовым механизмом и предназначенные для регулирования выдержки времени срабатывания. Корпус закрывается крышкой 17, на которой крепится указатель срабатывания расцепителя 16.

Расцепитель рассчитан на диапазон уставок начальных отключаемых токов от 5 до 35 А, который разбит на 3 поддиапазона на токи 5......10 - KAT-I, IV; 10...20 - КАТ-П, V; 20...35 -

КАТ III , VI.

В каждом поддиапазоне, соответствующем одному из вариантов исполнений расцепителя производится ступенчатое регулирование тока уставки переключения ответвлений обмоток переключателем, прикрепленным к магнитопроводу

Отклонение тока срабатывания от его среднего значения на одной уставке при пяти измерениях (разброс) не более 4 процентов, погрешность тока срабатывания относительно уставки тока по шкале находится в пределах ±10 процентов.

Потребляемая мощность расцепителя при неподтянутом (заторможенном) сердечнике и токе 5 А на минимальной уставке для исполнения 5-10 А не более 40 ВА, потребление на других уставках и при других токах приведена в табл. 2.

Характеристика выдержки времени расцепителя ограниченно зависимая, то есть время действия расцепителя при увеличении тока уменьшается до некоторого определенного значения (зависимая от тока частота характеристики), а при дальнейшем возрастании тока остается неизменной (независимая от тока часть характеристики).

По характеристике выдержки времени расцепитель имеет два варианта исполнения с переходом на независимую от тока часть характеристики в пределах от 250....350 процентов (КАТ-1У, У, У1) или 120....170 процентов (КАТТ, II, III)от тока уставки (рис. 4).

Выдержка времени срабатывания расцепителя в зависимой от тока части характеристики плавно регулируются от 5 до 4 с.

Время срабатывания расцепителя при уставке 0 с. не более 0,2 с. (в зависимости от тока части характеристики).

Отклонение времени срабатывания (в зависимости от тока части характеристики) от его среднего значения на одной уставке при пяти измерениях (разброс) не больше 0,2 с.

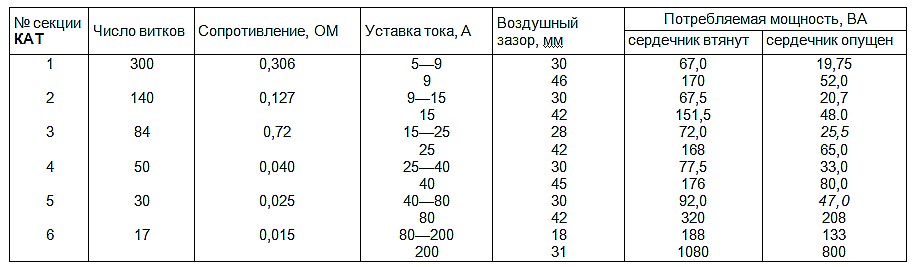

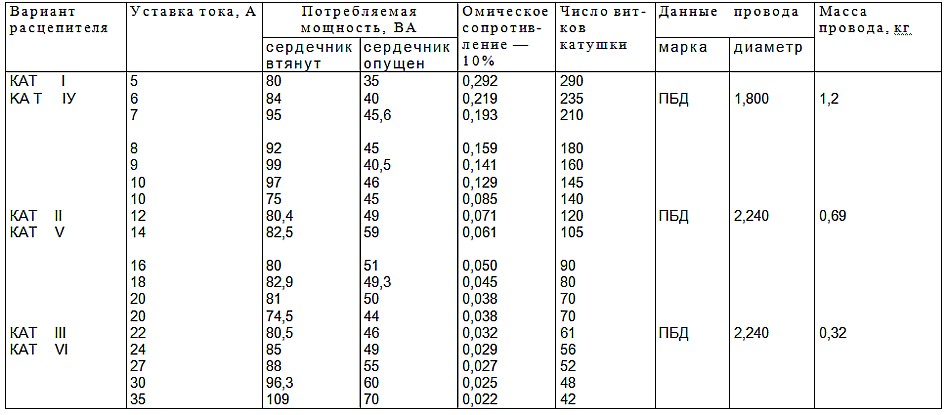

Таблица 2. ЭЛЕКТРИЧЕСКИЕ И ОБМОТОЧНЫЕ ДАННЫЕ РАСЦЕПИТЕЛЯ КАТ

3. МИНИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ НАПРЯЖЕНИЯ С ВЫДЕРЖКОЙ ВРЕМЕНИ ТИПА KAV

Минимальный расцепитель напряжения с выдержкой времени предназначен для отключения при резком понижении или исчезновении напряжения.

Расцепитель состоит из следующих основных элементов (см. рис. 5) катушки 10, магнитной системы, состоящей из магнитопровода 9, контрполюса 7 и сердечника 4, литога силуминового корпуса 3, в котором помещается часовой механизм 12 и система рычагов, соединяющих сердечник с часовым механизмом, обеспечивающих работу механизма выдержки времени, штока 8 с пружиной 22 и собачкой 1, обеспечивающих работу расцепителя после срабатывания часового механизма, пластины 23 с головкой 24, которые соединяются с часовым механизмом и служат для регулирования выдержки времени, крышки корпуса 20 с укрепленным на ней указателем срабатывания 19.

Расцепитель выполняется на одно из следующих напряжений переменного тока: 100, 127, 220, 380 В.

Обмоточные данные катушек приведены в табл. 3.

Потребляемая мощность расцепителя при номинальном напряжении и подтянутом сердечнике, не более 30 ВА.

Выдержка времени срабатывания расцепителя плавно регулируется от 0,5 до 9 с. при полном снятии напряжения.

Величина отклонения времени срабатывания от его среднего значения при полном снятии напряжения на наибольшей и наименьшей уставках времени при пяти измерениях (разброс) должно быть больше 0,3 с.

В рабочем положении к катушке 10 расцепителя приложено номинальное напряжение. II этом сердечник 4 подтянут к контрполюсу 7 и шток 8 удерживается во взведенном состояв собачкой 1. При снятии напряжения или при его падении в пределах от 35....50 процентов номинального сердечник под действием собственного веса и пружины 14 начинает двигать вниз, приводит в действие механизм выдержки времени и после его срабатывания сбивает собачку 1, удерживающую шток. Шток под действием пружины 22 движется вверх, ударяет по одной из пластин релейного вала привода и отключает выключатель.

В процессе отключения выключателя рычаг 17, связанный тягой с промежуточным вал привода автоматически производит взведение механизма выдержки времени, и расцепит подготавливается к работе.

Напряжение возврата не более 85 процентов от номинального.

При установке расцепителя в раме привода рычаг 17 соединяется регулируемой тягой с промежуточным валом привода в отключенном положении выключателя. При этом зазор между рабочей кромкой собачки 1 и горизонтальной плоскостью угольника 21 должен быть 1....2 (рис. 56)

Расцепитель срабатывает при падении напряжения в пределах от 35 до 50 процентов номинального, а при снижении напряжения, ниже 35 процентов срабатывает безотказно.

Расцепитель допускает включение выключателя при восстановлении напряжения до 85 процентов номинального или ниже. При напряжении 85 процентов номинального и выше расцепитель допускает выключение выключателя безотказно.

При отсутствии напряжения на катушке расцепителя или при наличии напряжения меньшего, чем допускающее включение, выключатель не может быть включен.

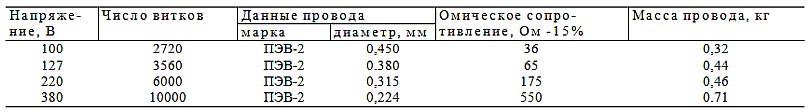

Таблица 3 ОБМОТОЧНЫЕ ДАННЫЕ КАТУШКИ KAV

4. ОТКЛЮЧАЮЩИЙ ЭЛЕКТРОМАГНИТ С ПИТАНИЕМ ОТ НЕЗАВИСИМОГО ИСТОЧНИКА ОПЕРАТИВНОГО ТОКА УАУ

Отключающий электромагнит с питанием от независимого источника оперативного т предназначен для работы в схемах защиты.

Электромагнит состоит из следующих основных элементов (см. рис. 6): катушки 4, магнитопровода 5. сердечника 1 и контрполюса 6, составляющих магнитную систему электромагнита, штока7, который, воздействуя на релейный вал, производит отключение выключателя.

Действие электромагнита мгновенно. Электромагнит работает при напряжении на зажимах его катушки в пределах от 65 до 120 процентов номинального.

Электрические данные электромагнита приведены в табл. 5.

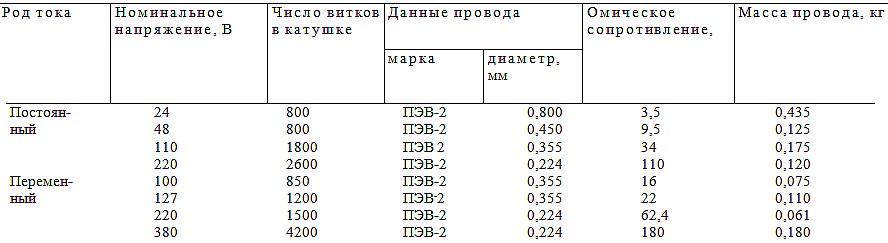

Таблица 4 ОБМОТОЧНЫЕ ДАННЫЕ КАТУШКИ ЭЛЕКТРОМАГНИТА УАУ

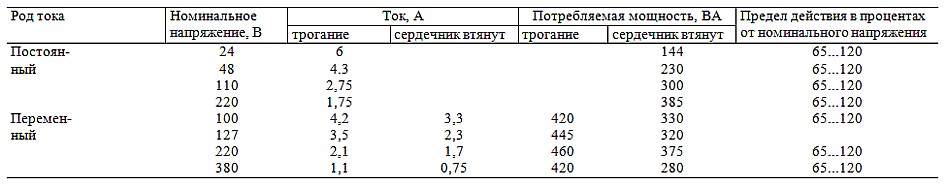

Таблица 5. ЭЛЕКТРИЧЕСКИЕ ДАННЫЕ ЭЛЕКТРОМАГНИТА УАУ

5. ТОКОВЫЙ ЭЛЕКТРОМАГНИТ ОТКЛЮЧЕНИЯ УАА ДЛЯ СХЕМ С ДЕШУНТИРОВАНИЕМ

Токовый электромагнит отключения УАА действует от вторичного тока трансформатора тока в схемах с дешунтированием обмотки электромагнита.

Электромагнит может изготавливаться в трех исполнениях по токам срабатывания 1, 5; 3 и 5 А.

Электромагнит состоит из следующих основных элементов (см. рис. 7): катушки 4, магнитопровода 5, сердечника 1 и контрполюса 6, составляющих магнитную систему электромагнита, штока 7, который, воздействуя на релейный вал, производит отключение выключателя.

Действие электромагнита мгновенное.

Потребляемая мощность УАА при воздушном зазоре 20 мм, и опущенном сердечнике не. больше 35 ВА.

При работе в сетях с частотой 60 Гц. потребляемая мощность возрастает на 20 процентов.

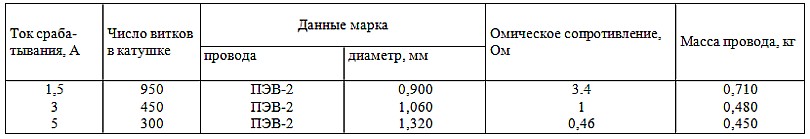

Таблица 5. ОБМОТОЧНЫЕ ДАННЫЕ УАА

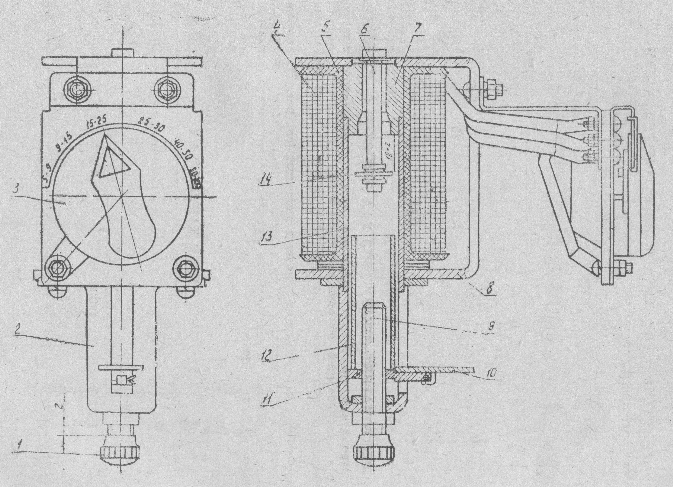

Рис. 1. Общий вид максимального расцепителя тока мгновенного действия КА

1-головка, 2-стакан, 3-переключатель числа витков, 4-обмотка, 5-каркас, 6-шток, 7- контрполюс, 8-магнитопровод, 9-упор, 10-указатель, 11-упор, 12-сердечник, 13-гильза.

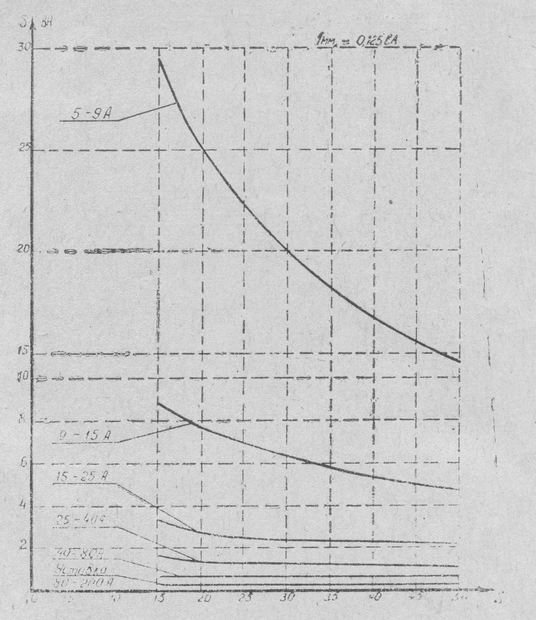

Рис. 2. Зависимость потребляемой мощностирасцепителя КА от величины воздушного зазора при токе 5 А на всех уставках.

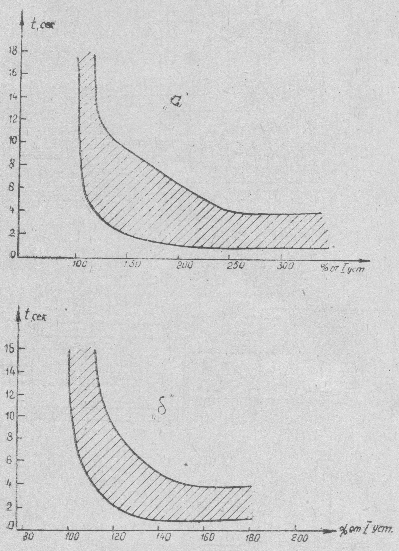

Рис. 4. Зависимость времени срабатывания расцепителя КАТ от тока уставки, а - переход на независимую от тока часть характеристики в пределах 250....350 % от тока уставки, б - переход на независимую от тока часть характеристики в пределах 120... 170 % от тока уставки.

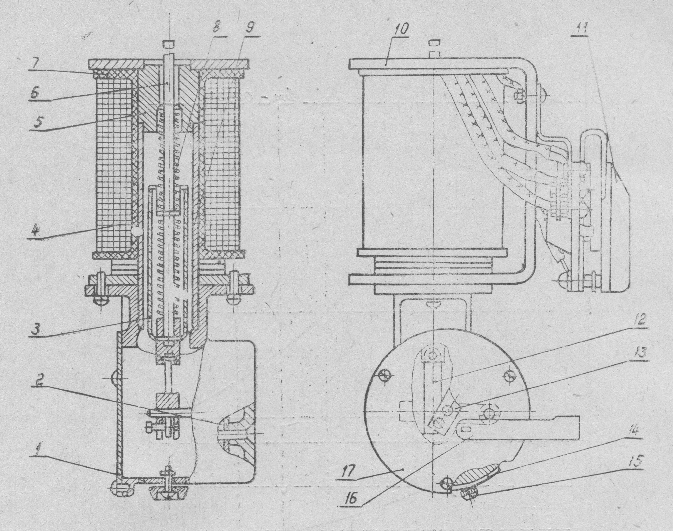

Рис. 3. Максимальный расцепитель тока с выдержкой времени КАТ.

1-корпус механизма, 2-часовой механизм, 3-сердечник, 4-катушка, 5-контрполюс, 6-шток, 7-каркас, 8- пружина, 9 -гильза, 10-магнитопровод, 11-переключатель, 12 - тяга, 13 -рычаг, 14 пластина, 15-головка, 16-указатель, 17-крышка.

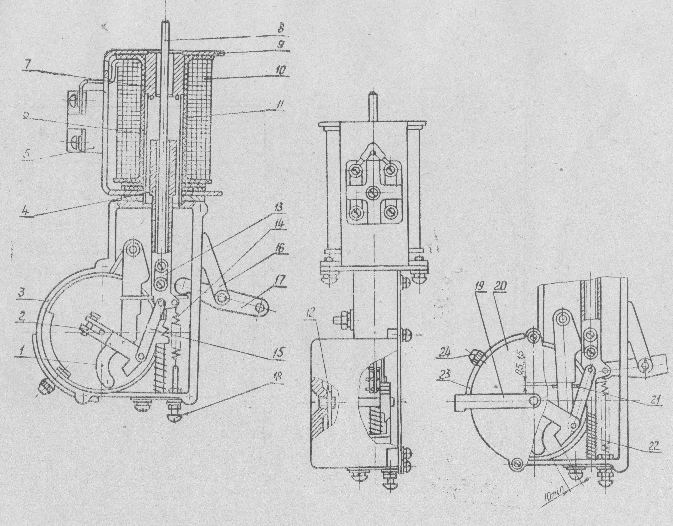

Рис. 5. Минимальный расцепитель напряжения с выдержкой времени KAV.

1-собачка, 2-рычаг, 3-корпус механизма, 4-сердечник, 5-колодка клеммная, 6-гильза, 7- контрполюс, 8-шток, 9-магнитопровод, 10-катушка, 11-каркас, 12-часовой механизм, 13- держатель, 14-пружина, 15-тяга, 16 кронштейн, 17-рычаг, 18-винт регулировочный, 19- указатель, 20-крышка, 21-угольник, 22-пружина, 23-планка, 24-головка.

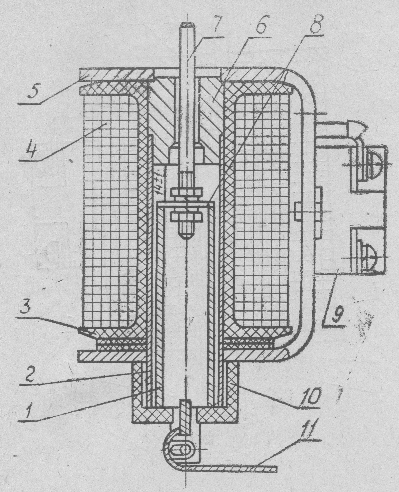

Рис. 6. Электромагнит отключения УАУ.

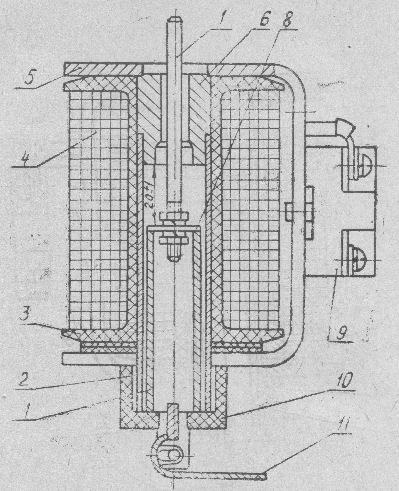

Рис 7. Электромагнит отключения УАА.

1-сердечник, 2-гильза, 3-каркас, 4-катушка, 5-магнитопровод, 6-контрполюс, 7 - шток, 8-шайба, 9 - колодка клеммная, 10 - колодка, 11 - указатель.

Техническое описание привода ППВ-10У2

1 - сердечник, 2 - гильза, 3 - каркас, 4-катушка, 5 - магнитопровод, 6 - контрполюс, 7 - шток, 8 - шайба, 9 - колодка клеммная, 10 -колодка, 11-указатель.
