Приемопередатчик ПВЗ.

Н,К1,В Проверка механической части, внешний и внутренний осмотр приемопередатчика.

Производить в соответствии с пунктом 3.4.

Н,К1,В Проверка соответствия положения перемычек в схеме приемопередатчика и устройства автоконтроля.

Проверить положение перемычек в узлах приемопередатчика (поблочно).

Н,К1,В Проверка сопротивления изоляции электрически независимых цепей.

Проверка производится при включенном тумблере блока БП и отключенных внешних присоединениях. Перемычки между контактами внешних соединений устанавливаются в соответствии с таблицей.

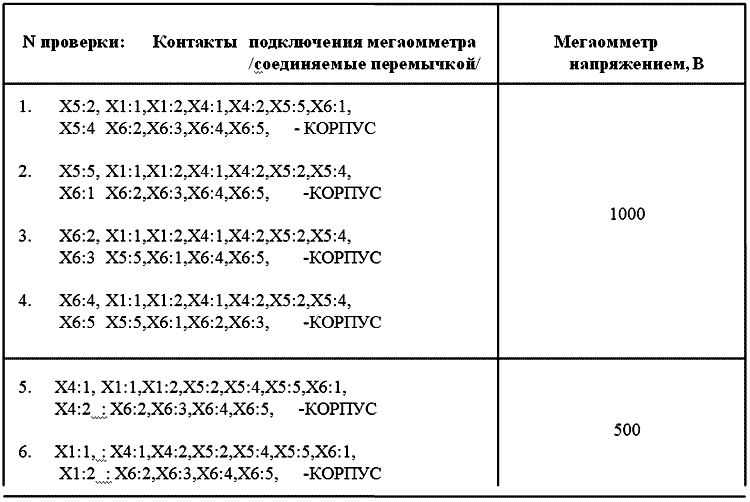

Проверка сопротивления изоляции

Сопротивление изоляции /всех цепей/ должно составлять не менее 20 МОм.

Н,К1,В Проверка блока питания приемопередатчика.

Проверка выходных уровней напряжений блока питания.

а) Проверить уровни напряжений на контактах разъемов блока питания согласно таблицы ________.

Таблица ________

Напряжение

Питания

Напряжение на контактах разъемов Х2 и Х3,В.

+УМ (Х3:2)+24В (Х3:3)+5В (Х3:4) + ПРМ (Х2:А5)5В ПРМ (Х2:А6)
ВпогрешностьВпогрешностьВпогрешность Впогрешность Впогрешность
0,8 Uном
Uном
1,1 Uном
Норма22 ± 524 ± 25 ± 0.690 ± 55 ± 0,6

б)проверкадействия устройства защиты БП от к.з.

Закоротить контакты “24 В” и “ОБЩИЙ” на передней панели блока БП через резистор 5 Ом, при этом должен светиться индикатор “ПЕРЕГРУЗКА”. Закоротить контакты “5 В” и “ОБЩИЙ” на передней панели блока БП через резистор 5 Ом, при этом должен светиться индикатор “ПЕРЕГРУЗКА”. Отключить выход приемопередатчика от нагрузки и нажать кнопку “ПУСК” при этом должен светиться индикатор “ПЕРЕГРУЗКА”.

Н,К1,В Проверка частотной характеристики линейного фильтра.

схема

Собрать схему согласно Рис. ______.

Рис. ______.

Изменяячастоту генератора на 10 % выше и ниже рабочей, при неизменной величине входного напряжения ( 1,0 В), измерить величины выходного напряжения и рассчитать затухание фильтра в соответствии с формулой:

A=20lgU1/(2U2), дБ

Полученную амплитудно-частотную характеристику занести в протокол.

Полоса пропускания линейного фильтра определяется на уровне 3.0 дБ ( 0.707 Umax) и в зависимости от частоты должна находиться в пределах:

Рабочая частота, кГцПолоса пропускания ,кГц
40.0 - 60.03.5 ± 0.3
60.5 - 120.05.0 ± 0.5
120.5 - 300.010.0 ± 1.0
300.5 - 400.020.0 ± 2.0
400.5 - 600.025.0 ± 2.5

Уход средней частоты фильтра от частоты приема должен составлять не более 10 % от ширины полосы пропускания фильтра.

Н,К1,В Проверка частотной характеристики входного фильтра.

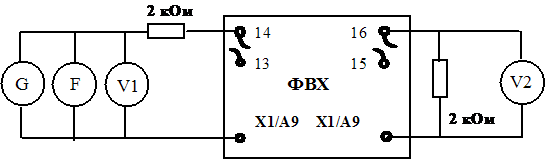

Собрать схему согласно Рис. ______.

схема

Рис. _____.

На плате ПРМ снимаются перемычки 13-14 и 15-16 , подать сигнал с генератора с уровнем 1.0 В . Измерить величины выходного напряжения и рассчитать заухание фильтра в соответствии с формулой:

A=20lgU1/(2U2), дБ

Полученную амплитудно-частотную характеристику занести их в протокол.

Полоса пропускания входного фильтра определяется на уровне 3.0 дБ (0.707 Umax) и в зависимости от частоты должна находиться в пределах 1.2 - 1.4 кГц в диапазоне частот до 140 кГц и не больше 1% от частоты приема в диапазоне частот от 140.5 - 600.0 кГц. Рабочее затухание фильтра не должно превышать 10 дБ.

Уход средней частоты фильтра от рабочей частоты должен составлять не более 10 % от ширины полосы пропускания фильтра.

Н,К1,В Проверка частотной характеристики фильтра ПФВЧ.

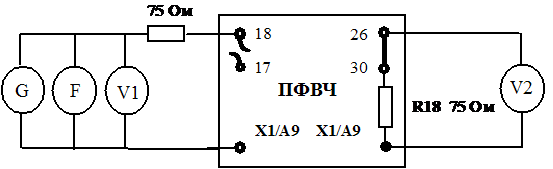

Собрать схему согласно Рис. ______.

схема

Рис. ____.

На плате ПРМ отпаивается конец от перемычки 17 (R1=100 Ом) и на него подается сигнал с генератора 1.0 В. Измерить величины выходного напряжения и рассчитать заухание фильтра в соответствии с формулой:

A=20lgU1/(2U2), дБ

Полученную амплитудно-частотную характеристику занести их в протокол.

Полоса пропускания полосового фильтра определяется на уровне 3.0 дБ ( 0.707 Umax) и в зависимости от частоты должна быть не менее 3.0 кГц , но не более 3% рабочей частоты. Рабочее затухание фильтра не должно превышать 10 дБ. Прирост затухания при отстройке от рабочей частоты на 3.0 кГц (рабочая частота до 100 кГц) , или на 3% рабочей частоты (рабочая частота более 100 кГц) должен составлять не менее 40 дБ.

Уход средней частоты фильтра от рабочей частоты должен составлять не более 10 % от ширины полосы пропускания фильтра.

Н,К1,В Проверка шкалы измерительного прибора.

Калибровку прибора по току приема производить путем включения эталонного милиамперметра в рассечку цепи подключения ОСФ. Корректировку показаний тока приема встроенного прибора производить с помощью резистора R42 блока УЛФ.

Калибровку прибора по току выхода приемопередатчика производить путем измерения его выходного напряжения на встроенном нагрузочном сопротивлении равном 72 Ом. При этом расчетный ток вычислить по формуле:

Uрасч. = U( В ) / 72 (Ом)

Погрешность прибора определяют по формуле:

d = ((Iприб. - Iрасч.) / Iприб.)*100%

Корректировка шкалы прибора по току выхода производится резистором R41блока УЛФ. Допустимая погрешность менее 10 %.

Н,К1,В Проверка выходных параметров премопередатчика.

Нагрузить приемопередатчик на встроенное нагрузочное сопротивление. При напряжении питания 0.8Uном, Uном, 1.1Uном произвести измерения выходного тока, напряжения , остаточного выходного напряжения и рабочей частоты приемопередатчика. Полученные данные занести в протокол.

Н,К1,В Проверка входного сопротивления приемопередатчика.

Собрать схему согласно Рис. ______.

схема

Рис. ____.

Подать на кл. ”ОСТАНОВ“ напряжение 24 В. Изменяя частоту генератора от частоты приема до частот отстоящих на ± 10 % снять показания приборов V1 и V2. Характеристики снимать при включенном и выключенном устройстве ПУ. Для выключения ПУ отключить питание приемопередатчика. Входное сопротивление приемопередатчика рассчитать по формуле :

Z вх. = ( U1 / U2) * 10 , Ом.

На частоте приема входное сопротивление приемопередатчика (при включенном ПУ) составляет 50 - 100 Ом и регулируется резисторами R36 и R39 узла УЛФ. Входное сопротивление приемопередатчика (с включенным ПУ) должно соответствовать входному сопротивлению присоединяемого к нему в.ч. тракта. При отстройке от частоты приема на ± 10 % входное сопротивление должно быть больше 400 Ом.

Н,К1,В Проверка управления работой приемопередатчика и приоритетов управления.

Проверить приоритет действия команды “ОСТАНОВ” перед командами “ПУСК”,”БИ ПУСК”, автоконтроля и сервисными пусками. Проверить приоритет действия команды “ПУСК” и ”БИ ПУСК”, перед командами автоконтроля и сервисными пусками.

Н,К1,В Проверка работы модулятора.

Подключить телефонную трубку и при нажатой тангенте путем подачи звукового сигнала голосом с помощью осциллографа проверить глубину модуляции в.ч. сигнала на выходе приемопередатчика. Глубина модуляции должна быть равна 30%. Регулировка глубины модуляции производится резистором R14 “МОДУЛ” блока питания приемопередатчика.

Регулировку громкости принимаемого сигнала производить только резистором R23 “УНЧ”, т.к. резистор R1 “УВЧ” задает масштаб устройства осциллографирования.

Н,К1,В Проверка характеристики манипуляции.

Подключить вместо ОСФ последовательно включенные сопротивление 600 Ом и миллиамперметр, нагрузить приемопередатчик на встроенное нагрузочное сопротивление. Запустить приемопередатчик . Подать напряжение манипуляции (источник напряжения должен иметь экранирующую обмотку) равное 100 В и рассчитать угол полной манипуляции:

j манип. max. = (360 * I прм.) / I покоя (10 или 20мА).

j манип. max. - 15 град. = j полной манипуляции.

Рассчитать ток полной манипуляции :

I полной манип. = (j полн. манип. * I пок.) / 360 град.

Установить напряжение манипуляции равное 8 В и вращая шлиц потенциометра “МАНИПУЛЯЦИЯ” (блока ВС), выставить ток полной манипуляции. Снять и занести в протокол характеристику манипуляции.

Н,К1,В Проверка характеристики безынерционного пуска.

Проверку производить совместно с панелью защиты. На панель защиты подать постоянный ток, снять крышку испытательного блока цепей манипуляции. Закрепить притянутым к сердечнику якорь реле контактного пуска.

На вход панели защиты подать регулируемый ток фаз АВ и плавно увеличивая ток, отрегулировать напряжение БИ ПУСКА (резистором БИ ПУСК блока ВС) таким образом чтобы ПУСК приемопередатчика происходил при токе АВ который на 20 % меньше тока, при котором срабатывает реле пуска цепей отключения защиты и на 10 % больше тока, при котором срабатывает реле контактного пуска. Подключение цепей БИ ПУСКА приемопередатчика к панели защиты не должно изменять уставку срабатывания реле контактного пуска более чем на 3%. Время возврата БИ ПУСКА должно находиться в пределах 0,4 - 0,6 сек.

Н,К1,В Проверка “сквозных” характеристик приемника.

Проверка чувствительности основного приемника.

Проверку производить при выключенном устройстве автоконтроля (установить в блоке АК перемычку “Общ. - Выкл. АК”).

Собрать схему согласно Рис. ______.

схема

Рис. ____.

Установить в блоке ПРМ перемычку, соответствующую расчетной чувствительности приемника, в соответствии с таблицей ____.

Таблица ____.

Пер-ка 1-10 2-10 3-10 4-10 5-10 6-10 7-10 8-10 9-10
Uч, мВ 100 146 237 370 593 951 1361 2000 2900

Установить на генераторе частоту, соответствующую частоте приема приемопередатчика. Плавно поднимая напряжение генератора, по началу свечения индикатора “ПРМ” определить чувствительность основного приемника. Полученные данные занести в протокол.

Проверка избирательности основного приемника.

Проверку производить при выключенном устройстве автоконтроля (установить в блоке АК перемычку “Общ. - Выкл. АК”).

Собрать схему согласно Рис. ______.

Установить на генераторе частоту, соответствующую частоте приема приемопередатчика. Установить напряжение генератора равное Uген. = 4Uчув. Поддерживая Uген.= Const отметить частоты f1 и f2 расположенные выше и ниже частоты приема при которых ток приемника соответствует его току покоя.

Рассчитать коэффициенты симметрии и избирательности по формулам:

K1 = (f2-f1)*100% / 2fnp. 0,5 ? K1 ? 2,5

K2 = (f2-f1)*100% / 2fnp. 0,5 ? K2 ? 2,5

Kc1 = (f2- fnp.) * (fnp.- f1) 0,8 ? Kc1 ? 1,2

Kc2 = (f2- fnp.) * (fnp.- f1) 0,6 ? Kc2 ? 1,4

Результаты расчета занести в протокол.

Н,К1,В Проверка работы автоконтроля и действия сигнализации приемопередатчика по тестовой таблице.

Собрать схему индикаторов состояния выходных контактов реле сигнализации и реле вывода защиты приемопередатчика согласно Рис. ____. ( Использовать светодиоды типа АЛ 307 ).

ПВЗ

Рис. _____.

Таблица _____.

ПроверкаДействиеРезультат
Включение питанияУстановить тумблер “ВКЛ.БАТ” в положение “ВКЛ”Начинает мигать индикатор “ВКЛ” узла АК, Светится индикатор Н1, отсутствует свечение индикатора Н2,Н3.
Проверка времени первого запроса Через 262 с после включения питания (при установленной перемычке 3-4 узла АК), или 131 с (при установленной перемычке 4-5 узла АК) кратковременно светится индикатор “ПРМ” и “ГРУБ” в узле ПРМ и начинает мигать индикатор “ПОВТОР” узла АК.
Проверка ручного пускаНажать один раз кнопку “ЗАПРОС” узла АККратковременно светятся индикаторы “ПРМ” и “ГРУБ” узла ПРМ и начинает мигать индикатор “ПОВТОР” узла АК.
Имитация полного потери каналаПосле начала мигания индикатора “ПОВТОР” трижды с интервалом 1 с нажать кнопку “ЗАПРОС” узла АКПри нажатии на кнопку “ЗАПРОС” светятся индикаторы “ПРМ” и “ГРУБЫЙ”. После третьего нажатия светится индикатор “КАНАЛ” узла АК. Светится индикатор Н2, отсутствует свечение индикаторов Н1,Н2.
Имитация работы в неповрежденном каналеУстановить перемычку между контактами Х2:14 и Х2:16 узла АК.

Нажать и отпустить кнопку “СБРОС” узла АК.

При нажатой кнопке “СБРОС” индикатор “ВКЛ” светится постоянно, после отпускания кнопки индикатор начинает мигать. Индикатор Н1 светится, отсутствует свечение индикаторов Н2,Н3.
Нажать и отпустить кнопку “ЗАПРОС”. Установить перемычки между контактами Х2:14, Х2:15, Х2:16 узла АКСостояние индикаторов как и при предыдущем действии. Индикаторы “ПРМ” и “ГРУБЫЙ” кратковременно светятся с периодом 4 с. Индикатор Н1 светится, отсутствует свечение Н2,Н3.
Проверка исправности сигнализации обрыва цепи тока приема.Снять перемычку Х2:14-Х2:15-Х2:16 и установить перемычку Х2:14-Х2:15. Рас соединить цепь выхода ПРМ (контакты Х1:1-Х1:2 на задней панели приемопередатчика). Нажать и отпустить кнопку “ЗАПРОС”Начинает мигать индикатор “ПОВТОР” узла АК.
Нажать и отпустить кнопку “ЗАПРОС”.Светится индикатор “ДАЛЬНИЙ” узла АК. Индикатор Н2 светится, отсутствует свечение Н1,Н3.
Восстановить цепь выхода ПРМ. Нажать и отпустить кнопку “СБРОС” узла АК.Мигает индикатор “ВКЛ” узла АК, остальные индикаторы узла АК гаснут. Индикатор Н1 светится, отсутствует свечение Н2,Н3.
Нажать и отпустить кнопку “ЗАПРОС” узла АК.При повторной проверке состояние индикаторов не изменяется.
Проверка исправности цепи 4 кГц.Снять перемычку Х2:14-Х2:15. Установить перемычку Х2:16-Х2:14-Х2:5 узла АК, затем ее снять .Постоянно светится индикатор “4 кГц”. Индикатор Н1 светится, отсутствует свечение Н2,Н3.
Нажать и отпустить кнопку “СБРОС”.Индикатор “4 кГц” гаснет, индикаторы Н1, Н3 светятся, отсутствует свечение Н2.
Проверка действия часов.Установить перемычки Х2:12-Х2:14-Х2:16 узла АК.Индикатор “ВКЛ” мигает
Нажать кнопку “ЗАПРОС” 8 раз.Мигает индикатор “ПОВТОР”.
Нажать кнопку “ЗАПРОС” еще 8 раз.Светится индикатор “ЧАСЫ” узла АК. Индикаторы Н1,Н2 светятся, отсутствует свечение индикатора Н2.
Нажать кнопку “СБРОС”, затем кнопку “ЗАПРОС”.Состояние индикаторов не изменяется.
Снять перемычку Х2:12-Х2:14-Х2:16. Нажать кнопку “ЗАПРОС”.Мигает индикатор “ВКЛ”, остальные индикаторы не светятся. Индикатор Н1 светится, отсутствует свечение индикаторов Н2,Н3.
Имитация повреждения приемника.Установить перемычку Х2:14-Х2:16 узла АК и перемычку Х2:2-Х2:16 узла ПРМ.Мигает индикатор “ВКЛ” узла АК.
Нажать и отпустить кнопку “ЗАПРОС”.Мигает индикатор “ПОВТОР” узла АК.
Трижды нажать кнопку “ЗАПРОС”.Светятся индикаторы “ПРМД” и “КАНАЛ” узла АК. Индикатор Н2 светится, отсутствует свечение индикаторов Н1,Н3.
Снять перемычку Х2:2-Х2:16 узла ПРМ и нажать кнопку “СБРОС”.Мигает светодиод “ВКЛ” узла АК, остальные индикаторы не светятся. Индикатор Н1 светится, отсутствует свечение индикаторов Н2,Н3.
Имитация влияния помехи в каналеУстановить перемычку Х2:14-Х2:16 узла АК и перемычку Х2:7-Х2:16 узла ПРМ.Мигает индикатор “ВКЛ” узла АК. Постоянно светится индикатор “ПРМ” узла ПРМ.
Нажать и отпустить кнопку “ЗАПРОС”.Мигает индикатор “ПОВТОР” узла АК. Постоянно светится индикатор “ПРМ” узла ПРМ.
Второй раз нажать и отпустить кнопку “ЗАПРОС”.Светится индикатор “ПРМ” узла ПРМ. Светится индикатор “ПОМЕХА” узла АК. Индикаторы Н1,Н3 светятся, отсутствует свечение индикатора Н2.
Дважды нажать и отпустить кнопку “ЗАПРОС”.Постоянно светятся индикаторы “ПРМ”(узла ПРМ) и “ПОМЕХА” (узла АК). Светится индикатор “КАНАЛ” узла АК. Индикаторы Н2,Н3 светятся, отсутствует свечение индикатора Н1.
Снять перемычку Х2:7-Х2:16 узла ПРМ. Нажать и отпустить кнопку “СБРОС”.Мигает индикатор “ВКЛ” узла АК.
Имитация увеличения затухания в канале.Установить перемычку Х2:14-Х2:16 узла АК.Мигает индикатор “ВКЛ” узла АК.
Установить перемычку Х2:6-Х2:16 узла ПРМ.Светится индикатор “ГРУБЫЙ” узла ПРМ.
Нажать и отпустить кнопку “ЗАПРОС”. Вторично нажать и отпустить кнопку “ЗАПРОС”.Мигает индикатор “ПОВТОР”.

Светится индикатор “ЗАТУХАНИЕ” узла АК. ИндикаторыН1,Н3 светятся, отсутствует индикатора Н2.

Снять Х2:6-Х2:16 узла ПРМ. Нажать и отпустить кнопку “СБРОС”.Мигает индикатор “ВКЛ” узла АК, остальные индикаторы гаснут. Индикатор Н1 светится, отсутствует свечение индикаторов Н2, Н3.
Проверка действия сигнализации неисправности дальнего приемопередатчика.Установить перемычку Х2:14-Х2:16 узла АКМигает индикатор “ВКЛ” узла АК.
Установить перемычку Х3:15-Х3:16 узла ГЕН.Светится индикатор “НЕИСПР” узла ГЕН. Мигает индикатор “ПОВТОР”. Индикатор Н2 светится, отсутствует свечение индикаторов Н1,Н3.
Нажать и отпустить кнопку “ЗАПРОС”.Светятся индикаторы “ПРМД” и “ДАЛЬН” узла АК. Индикатор Н2 светится, отсутствует свечение индикаторов Н1,Н3.
Снять перемычки Х2:14-Х2:16 узла АК и Х3:15-Х3:16 узла ГЕН. Нажать и отпустить кнопку “СБРОС”.Мигает светодиод “ВКЛ” узла АК, остальные индикаторы гаснут. Индикатор Н1 светится, отсутствует свечение индикаторов Н2,Н3.

Н,В Проверка работы приемопередатчика по постоянному и переменному напряжению (ориентировочные значения).

  1. Проверка работы приемопередатчика по постоянному напряжению.

Проверку производить согласно таблицы _____.

Таблица _______.

Напряжение (В)
УзелГнездаПуска нетПуск
БИ ПУСК (*1)05
ПУСК (*2)6,5-7,00
ОСТАНОВ (*3)05
5 В5,0-5,25,0-5,2
Блок. АК (*4)0,6-0,724-25
ВСЗапрет05
ПУСК УМ50
Модул. (*5)50
К.ПРМ50
