ПРС - предохранители
Предохранитель ПРС обычно применяют в том случае, когда надо иметь небольшие размеры распределительного устройства и возможность быстрой смены сгоревшей плавкой вставки. В контролируемую сеть предохранитель включается зажимами 1 и 8. Зажим 8 связан с контактной гильзой б, имеющей резьбовое соединение с контактной съемной головкой 3.

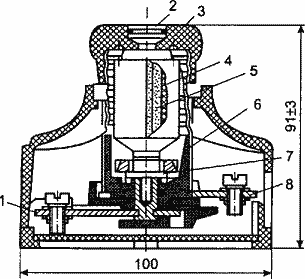

Предохранитель ПРС: 1,8 — зажимы; 2 — застекленное отверстие указателя срабатывания; 3 — съемная контактная головка; 1 — верхний колпачок; 5 — плавкая вставка; 6 — контактная гильза; 7 — винт
Плавкая вставка 5 находится в фарфоровом цилиндре 4, заполненном кварцевым песком. Вставка присоединена к контактным колпачкам, укрепленным на торцах цилиндра. Ток от зажима 8 к зажиму 1 проходит через контактную гильзу б, через верхний колпачок цилиндра 4, далее по плавкой вставке 5 и через нижний колпачок к винту 7, связанному с зажимом 1. Предохранитель ПРС снабжен устройством, которое сигнализирует о перегорании вставки. Для перезарядки предохранителя надо заменить цилиндр 4 вместе со сгоревшей плавкой ставкой и сигнализирующим устройством на новый цилиндр.
Предохранители до 500 В переменного тока
| Номинальный ток патрона, А | Номинальное напряжение, В | Номинальный ток плавкой вставки, А | Примечание | |
| Трубчатые | ||||
| ПР-2 | 15 | 220 В в сетях постоянного тока, 380 В в сетях переменного тока, габарит I 500 В в сетях переменного тока, габарит II | 6,10,15 | Закрытые разборные без наполнителя |
| 60 | 15, 20, 25, 35,45, 60 | |||
| 100 | 60, 80 100 | |||
| 200 | 100,125, 160, 200 | |||
| 350 | 200, 225, 260, 300, 350 | |||
| 600 | 350,430, 500, 600 | |||
| 1000 | 600,700, 800, 1000 | |||
| НПН2-60 | 60 | 500 | 15,20, 25, 35,45,60 | Патрон неразборный с наполнителем |
| ППТ-10 | 10 | 250 | 4, 6,10 | Патрон с наполнителем |
| ПН2-100/11 | 100 | 500 | 30,40, 50,60, 80, 100 | Закрытый патрон с наполнителем |
| ПН2—250/11 | 250 | 500 | 80,100,120, 150, 200, 250 | |
| Тип | Номинальный ток патрона, А | Номинальное напряжение, В | Номинальный ток плавкой вставки, А | Примечание |
| ПН2-400/11 | 400 | 500 | 200, 250, 300, 400 | Закрытый патрон с напол |
| ПН2-600/11 | 600 | 500 | 300,400, 500, 600 | нителем |
| ПНБЗ-100 | 100 | 63,100 | ||
| ПНБЗ-150 | 150 | 380 В в сетях переменного тока, 400 В в сетях постоянного тока | 150 | Быстродействующие, |
| ПНБЗ-200 | 200 | 200 | плавкая вставка из серебра, патрон закрытый с на | |
| ПНБЗ-ЗОО | 300 | 250, 300 | полнителем | |
| ПНБЗ-500 | 500 | 400,500 | ||
| Установочные с винтовой резьбой | ||||
| ПДС-1 | 6 | 1,2,4,6 | ||
| ПДС-2 | 20 | 10,15, 20 | ||
| ПДС-3 | 60 | 25, 35, 60 | ||
| ПДС-4 | 125 | 80,100,125 | ||
| ОДС-5 | 225 | 160, 200, 225 | ||
| ПДС-6 | 350 | 260, 300, 350 | ||
| ПДС-7 | 600 | 430, 500, 600 | ||
| ПЦУ-6 | 6 | 380 В в сетях переменного тока | 1,2,4,6 | |
| ПРС-6 | 6 | 1,2, 4,6 | ||
| ПРС-20 | 20 | 10, 16,20 | ||
| ПРС-63 | 63 | 25,40, 63 | ||
| ПРС-100 | 100 | 80, 100 | ||
| Ц27ПК-2 | 20 | 20 | ||
| Ц-14 | 10 | 2, 4, 6,10 | 4 | |
| Ц-27 | 20 | 5, 10, 15,20 | ||
| Ц-33 | 60 | 10, 15, 20, 30,40, 60 | ||
