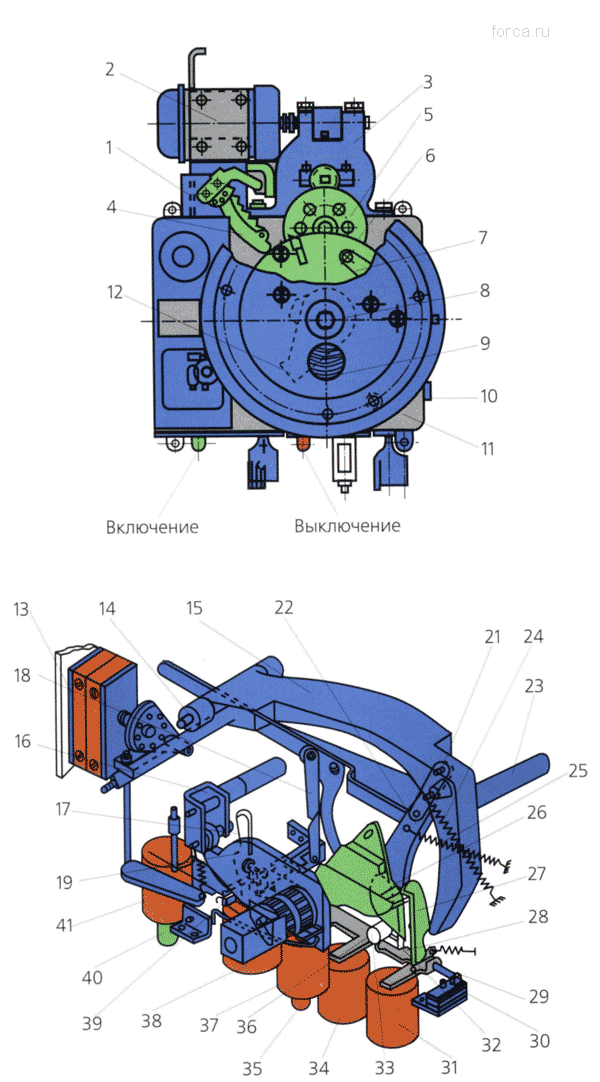

Пружинный привод ППМ-10:

а - общий вид; б - кинематическая схема;

1 - переключатель;

2 - электродвигатель;

3 - редуктор;

4 - рычаг;

5 - зубчатая передача;

6 - шестерня;

7 - ведущая собачка;

8 - ступица;

9 - пружина;

10 - ограничитель вращения;

11 - маховик;

12 - рычаг;

13 - блок - контакт;

14 - ось ударника;

15 - ударник;

16 - удерживающее устройство;

17 - защелка;

18 - стойка;

19 - заводящий рычаг;

20 - рычаг переключения блок - контактов;

21 - серьга;

22 - рычаг ударника;

23 - вал привода;

24 и 25 - пружины;

26 - рычаг;

27 - защелка;

28 - отключающая планка

29 - болт;

30 - буфер;

31 и 34 - токовые реле;

32 - планка рычага;

33 - ролик;

35 - кнопка отключения;

36 - выступ планки 28;

37 - электромагнит отключения;

38 - реле напряжения;

39 - защелка;

40 - кнопка включения;

41 - электромагнит включения
