Разъединители трехполюсные РНД(З)

Разъединители трехполюсные горизонтально-поворотные серии РНД(З) рассчитаны на Uном = 35, 110, 150 и 220 кВ, Iном = 1000, 2000 и 3200 А и предназначены для установки на горизонтальной плоскости за исключением разъединителей РНД(3)-35Б и РНД(3)-110Б, которые рассчитаны для установки как на вертикальной, так и на горизонтальной плоскости (табл.).

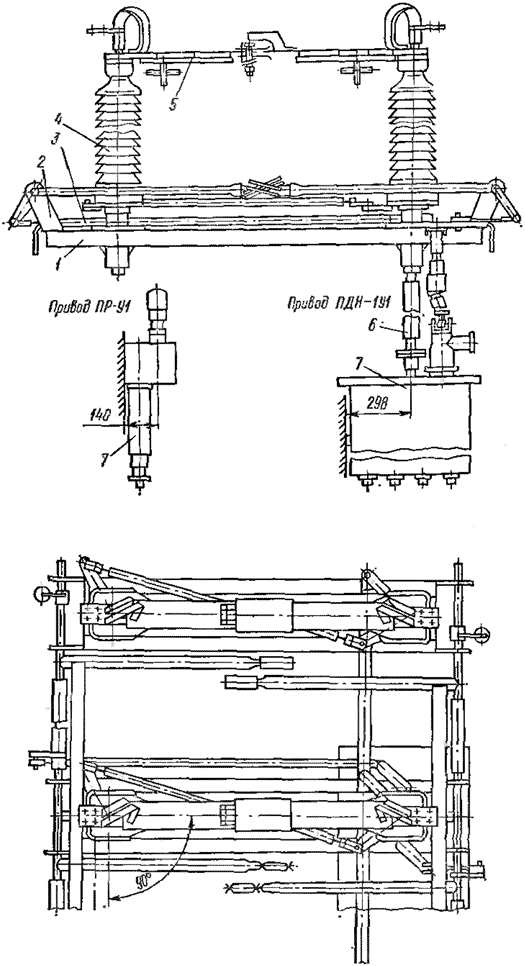

Разъединители серии РНД(З) на 35—220 кВ

1 — цоколь; 2 — подшипник; 3 — тяга заземляющего ножа; 4 — поворотный изолятор; 5 — нож; С — труба; 7 — привод ПДИ-1У1 и ли ПР-У1

Разъединители серии РНД(З), имеют четыре исполнения: без заземляющих ножей, с одним заземляющим ножом справа или слева либо с двумя заземляющими ножами.

Изоляционные колонки, воспринимающие вертикальные и горизонтальные нагрузки, действующие на контактную систему, установлены в опорных подшипниках и при отключении поворачиваются на 90 град. во встречных направлениях, разворачивая контактные ножи Рд в одну сторону от оси полюса.

Разъединители изготавливаются пополюсно и на месте установки соединяются в один трехполюсный аппарат с присоединением привода к ведущему полюсу Рд. Допускается также двухполюсная и однополюсная установки. На рис. третий полюс не изображен.

Управление главными ножами Рд этой серии осуществляется ручными приводами типа ПР-У1, а в Рд на 110—220 кВ может осуществляться также и электродвигательными приводами типа ПДН-1У1. Для управления разъединителями РНД(3)-35Б и РНД(3)-110Б применяются ручные приводы ПРН-110В вертикальной установки и пневматические приводы ПВ-20У2 как вертикальной, так и горизонтальной установки. В пневматических приводах ручное оперирование главными ножами не предусмотрено.

Оперирование заземляющими ножами производится вручную посредством ручного ПР-У1 и электродвигательного ПДН-1У1 приводов.

Разъединители на 35, 110 и 220 кВ выпускаются как с изоляцией категории А, так и категории Б, а Рд на 150 кВ — только категории А. Разъединители РНД(3)-220У/2000У1 из-за повышенной высоты выполняются по другой схеме.
