установка прессуемого зажима на проводах SAX

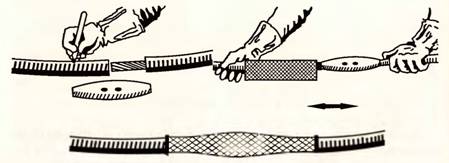

Рис. 1. Технология установки прессуемого зажима на проводах SAX

Подготовка проводов SAX к соединению производится в такой последовательности:

концы проводов состыковывают, определяют и отмечают на них длину участка провода, предназначенного для ввода в зажим и с которого необходимо удалить изолирующее покрытие;

снимают изоляцию с этих участков с помощью специального ножа, капронового шнура или монтерского ножа, при этом необходимо соблюдать осторожность и не допускать повреждения металлического провода;

оголенные участки проводов покрывают нейтральной смазкой и обрабатывают стальной щеткой.

Установка прессуемого зажима (рис. 1) производится в такой последовательности:

один конец провода заводят в зажим до упора и опрессовывают, начиная от центра к краю зажима (количество опрессований, номер матрицы задаются спецификацией);

если зажим не имеет изолирующего покрытия, то на второй провод надевают изолирующую термоусаживаемую оболочку (муфту), конец провода заводят в зажим до упора и опрессовывают;

неизолированные части провода и зажим закрывают термоусаживаемой оболочкой, последнюю нагревают паяльной лампой, начиная от середины соединения;

если зажим имеет изолирующее покрытие, то при соединении проводов опрессование выполняют непосредственно по покрытию в соответствии со специальными рекомендациями, указанными в спецификации к зажиму.

Автоматический соединительный зажим (см. рис. 2) устанавливают в следующем порядке:

после подготовки концов проводов к соединению один из них вставляют в автоматический зажим до упора, а затем рывком вытягивают в обратную сторону;

на конец другого провода надевают термоусаживаемую манжету и другой конец провода вставляют в зажим до упора, а затем рывком вытягивают его в обратную сторону;

надевают пластмассовую оболочку на зажим и, если это термоусаживаемая оболочка, прогревают ее паяльной лампой или ацетиленовой горелкой.

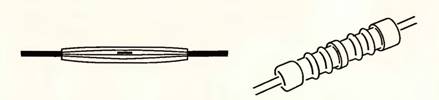

Соединительные зажимы для проводов SAX

Рис. 2. Соединительные зажимы для проводов SAX

Крепление проводов на промежуточных опорах со штыревыми изоляторами.

На штыревых изоляторах типа SDI37 провода в желобе крепят с помощью двух спиральных вязок: первая спираль охватывает изолятор и провод с одной стороны, вторая — изолятор и провод с другой стороны (анкерное крепление).

Для промежуточного крепления провода к шейке изолятора используют одну вязку. Анкерное крепление в этом случае обеспечивается наложением второй спирали таким образом, чтобы ее витки занимали свободное пространство между витками первой спирали.

Промежуточное крепление провода SAX на головке штыревого изолятора выполняют с помощью одной спирали.

Для этого используют спираль с подмоткой по середине спиральной вязки.

Ремонт поврежденного изолирующего покрытия провода SAX производится на отключенной линии либо под напряжением с изолирующего устройства.

На поврежденный участок накладывают два слоя специальной клейкой изолирующей ленты.

Замена поврежденного участка провода SAX в пролете.

Работу выполняют на отключенной линии с использованием телевышки или гидроподъемника.

При ремонте выполняют следующие операции:

определяют длину поврежденного провода, заготавливают новый кусок провода длиной, равной заменяемому (сечение и маркировка нового и заменяемого участка провода должны быть одинаковыми);

на фазном проводе с обеих сторон от поврежденного участка устанавливают монтажные зажимы, к которым крепят крюки ручной лебедки;

провод затягивают для обеспечения монтажа нового участка взамен поврежденного (монтажные зажимы крепят на расстоянии 10... 15 см от концов поврежденного участка);

удаляют изоляционное покрытие с концов остающегося на линии фазного провода и с концов нового участка (длина концов проводов, с которых удаляется покрытие, должна соответствовать глубине погружения провода в прессуемый или автоматический зажим);

зачищают под смазкой концы соединяемых проводов, опрессовывают зажимы ТК или ХААМЕ или устанавливают автоматический зажим типа ХААМЕ на первом из мест соединения;

на зажим ТК или ХААМЕ надевают термоусаживаемую муфту, на другой конец провода вставки надевают другую муфту;

зачищают под смазкой концы второй стороны вставки, опрессовывают зажим или устанавливают автоматический зажим, после чего на него сдвигают термоусаживаемую муфту;

с помощью горелки с открытым пламенем нагревают термоусаживаемые муфты, надвинутые на оба соединителя (после прогрева муфты обеспечивают изолирующее покрытие соединителей, а муфта охлаждается естественным путем).

При использовании для соединения проводов соединителей типа ХААМЕ термоусаживаемые муфты не применяют. Участки провода, оставшиеся после опрессования зажимов ХААМЕ незащищенными изолирующим покрытием, заклеивают изолирующей лентой в два слоя.
