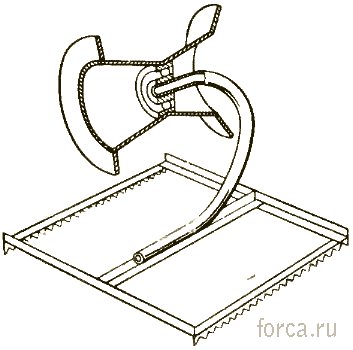

Конструкция приспособления для линейной раскатки кабеля линейного напольного ролика РЛН наиболее полно отвечает требованиям прокладки кабелей в траншеях и каналах. Стесненность условий для выполнения операций по протяжке и затем сбрасыванию кабеля с раскаточных приспособлений связана с тем, что существующие конструкции линейных роликов на пирамидальном основании занимают практически всю площадь поперечного сечения траншеи или канала. В кабельных каналах, кроме того, площадь поперечного сечения в значительной степени поглощается кабельными конструкциями. В конструкции ролика РЛН валок опирается не на стержни, образующие ребра пирамиды в традиционных конструкциях, а на трубчатый кронштейн Г-образной формы. Таким образом, под вращающимся валком, по которому движутся протягиваемые кабели, свободно умещаются раскатанные кабели, снятые с роликов. Валок ролика РЛН вращается на шарикоподшипнике вокруг неподвижной оси, являющейся продолжением опорного трубчатого кронштейна. Конструкция валка полностью унифицирована с линейным универсальным роликом РЛУ.

Для раскатки кабеля по напольным роликам широко применяются лебедки с автономным приводом, навешенные на тракторах и грузовых автомобилях. Поскольку навесные кабелеукладочные лебедки промышленностью не выпускаются, электромонтажные организации собственными силами изготовляют лебедки барабанного типа на колесных тракторах различных конструкций, имеющих коробки отбора мощности для привода навесных орудий. Заслуживает внимания опыт использования для прокладки кабеля буксировочных лебедок грузовых автомобилей повышенной проходимости. В связи с тем, что канатоемкость штатной лебедки автомобиля недостаточна, дополнительно устанавливают под платформой автомобиля барабан канатоемкостью 400 - 450 м.

Ролик линейный напольный РЛН

Ролик линейный напольный РЛН

Весьма эффективен способ раскатки кабеля с движущегося трубоукладчика с помощью специальной траверсы, подвешенной на грузовом крюке и снабженной жесткими связями для неподвижного крепления к стреле. Барабан с кабелем устанавливается на специальной траверсе с помощью трубчатой оси, опирающейся на подшипниковые втулки, обеспечивающие свободное вращение кабельного барабана. Трубоукладчик движется вдоль трассы рядом с траншеей на таком расстоянии, чтобы кабельный барабан находился над дном траншеи, а кабель укладывался на предназначенное место. Для предотвращения раскачивания кабельного барабана при сбеге витков кабеля траверса жестко закрепляется с помощью трубчатых связей к стрелке трубоукладчика. Разматываемый кабель, закрепленный в начале трассы, укладывается на дно траншеи свободно без натяжения под собственной силой тяжести. Скорость прокладки должна находиться в пределах 0,6— 1,0 км/ч. Наиболее производительно процесс прокладки кабелей в траншеях и каналах выполняется с помощью специальных автомобилей, оснащенных механизмами для погрузки и разгрузки кабельных барабанов, размотки кабеля в процессе прокладки, имеющих манипуляторы-консоли для подачи кабеля на дно траншеи или канала.
