РЛНД-1-10/400 Курганского ЭМЗ
ВЫСОКОВОЛЬТНАЯ АППАРАТУРА

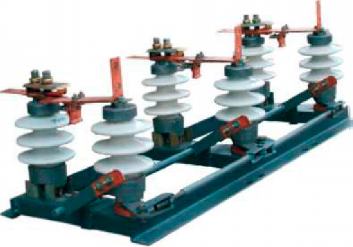

РАЗЪЕДИНИТЕЛЬ РЛНД-1-10/400-У1 (С ПРИВОДОМ ПР-1 ТИПА ПРИЗ)
Сертификат № РОСС RU.AH18.B42435, ГОСТ Р 52726-2007, ТУ 3414-010-00109719-98
НАЗНАЧЕНИЕ, ОБЛАСТЬ ПРИМЕНЕНИЯ.
Разъединитель РЛНД-1-10/400-У1 предназначен: - для отключения и включения под напряжением участков электрической цепи высокого напряжения при отсутствии нагрузочного тока, а также заземления отключенных участков линии; -для отключения и включения тока холостого хода трансформаторов. Привод ПР-1 предназначен для ручного включения и отключения главных и заземляющих ножей разъединителей.
| НАИМЕНОВАНИЕ | ЗНАЧЕНИЕ |
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальный ток, А | 400 |
| Ток термической стойкости, кА | 10 |
| Ток электродинамической стойкости, кА | 25 |
| Допустимая механическая нагрузка на выводы от присоединяемых проводов (с учетом ветровых нагрузок и образования льда), не менее, Н | 200 |
| Наибольшее усилие, прилагаемое к приводу (при длине рукоятки оперирования разъединителем не более 1,5 м), не более, Н | 200 |
| Температура окружающего воздуха | 45°С - +40°С |
| Скорость ветра с гололедом, не более, м/с | 15 |
| Скорость ветра без гололеда, не более, м/с | 34 |
| Толщина корки льда, не более, мм | 10 |

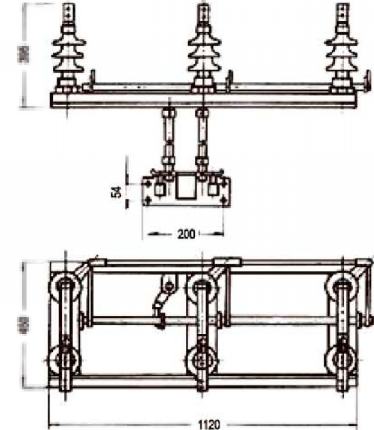

| Габаритные размеры, ив более, мм (без привода) | 450x395x1120 |
| Масса, не более, кг | 57 |
