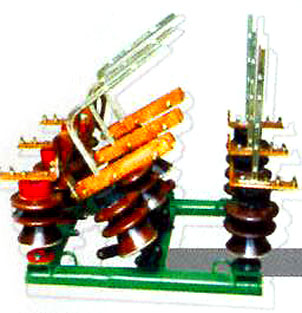

Разъединитель РЛНТ-10

Разъединители серии РЛНТ.2-10/200 У1; РЛНТ.2-10/400 У1 рассчитаны для работы в умеренном климате при температуре окружающей среды от -40 до +40 °С, скорость ветра не более 30 м/с, высота установки не более 1000 м над уровнем моря.

Разъединитель 10 кВ выполнен в виде трёхполюсного аппарата, каждый полюс которого имеет две неподвижные и одну подвижную колонки с разворотом главных ножей в горизонтальной плоскости и двумя разрывами на каждую фазу.

Главные ножи могут иметь дугогасительные контакты.

Полюс разъединителя блочной конструкции состоит из несущей конструкции гнутого стального профиля, изоляторов типа ОНС-10/500, токоведущей системы из алюминиевого сплава АД-31Т1 и заземляющих ножей.

Скорость отключения не зависит от оператора. Отключающая способность по току нагрузки при cos н = 0,7 и напряжении в сети 10 кВ - 25 А; он может отключать и включать ненагруженные трансформаторы до 630 кВ А; допускает отключение и включение уравнительных токов кольцующихся ВЛ 10 кВ до 200 А при разности напряжений в 3,5 кВ.

Элементы новизны:

в пять раз повышена отключающая способность по току нагрузки;

токоведущая система из доступного алюминиевого сплава;

несущие конструкции из гнутого стального профиля;

новые подшипники обеспечивают надёжность эксплуатации и технологичны в изготовлении;

улучшена изоляция с применением изоляторов ОНС-10/500;

новый привод облегчает работу оператора и обеспечивает полуавтоматическое отключение;

усовершенствована блокировка управления приводом разъединителя;

привод даёт возможность организовать дистанционное управление;

при комплектации датчиками, блоком автоматики и электромагнитом отключения оперативный разъединитель становится отделителем;

при разработке упрощённых дугогасительных камер может быть модификацией выключателя нагрузки наружной установки.

РЛНТ-10 конструкция

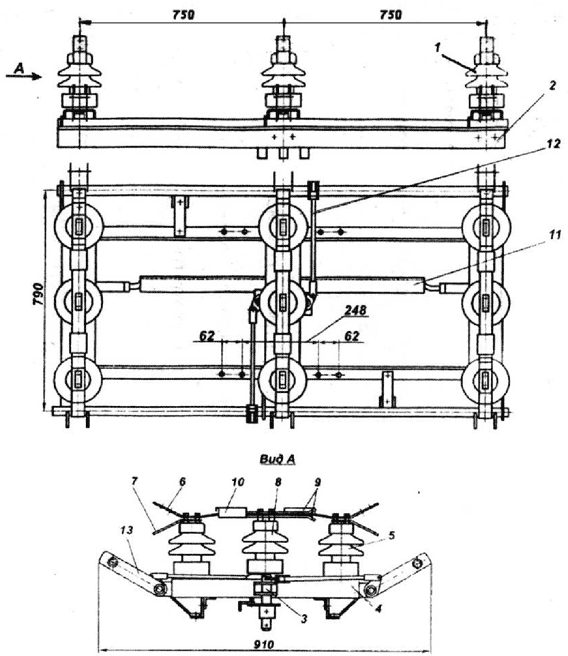

Разъединитель РЛНТ-10/400 У1:

1 - полюс; 2 - несущий угольник; 3 - валы ножей заземления;

4 - основание полюса; 5 - изолятор ОНС-10/500; 6 - неподвижный контакт; 7 - контакт ножей заземления; 8 - поворотный изолятор; 9 - пластины контактные поворотного изолятора; 10 - кожух от гололёда; 11 - тяга управления полюсами разъединителя; 12 - механизм управления ножами заземления; 13 - ножи заземления

Основные технические характеристики разъединителя типа РЛНТ-10

Номинальное напряжение, кВ 10

Наибольшее рабочее напряжение, кВ 12

Номинальный ток, А 200, 400

Амплитуда предельного сквозного тока, кА 12,5; 25

Предельный ток термической стойкости, кА 8; 10

Время протекания предельного тока термической стойкости, с:

для главных ножей 4

для ножей заземления 1
