Разъединители серии РНД-35 рассчитаны на эксплуатацию в сетях переменного тока номинального напряжения 35 кВ. Включение или отключение полюса производится либо вращением одного изолятора, на котором установлен нож разъединителя, либо одновременно вращением обоих изоляторов, связанных между собой тягами.

Разъединители серии РНД(3) горизонтально-поворотного типа изготавливаются из отдельных полюсов (одного ведущего и двух ведомых), соединённых на месте монтажа стальными трубами в один трёхполюсный аппарат. Основанием каждого полюса служат швеллеры, на концах которых закреплены чугунные основания с подшипниками. В подшипниках вращаются валы с рычагами. На рычагах, связанных между собой общей тягой, установлены опорно-изоляционные колонны. На их верхних фланцах закреплены ножи контактной системы и контактные выводы. Ножи поворачиваются на 90° в одну сторону.

Разъёмный контакт закрыт кожухом для обеспечения работы в условиях гололёда. При включении конец одного ножа входит в разъёмный контакт, закреплённый на конце второго ножа.

Заземляющий нож представляет собой вторую трубу, один конец которой снабжён сегментным контактом, а другой приварен к валу. Валы заземляющих ножей вращаются в подшипниках, установленных на основании разъединителей. Нож заземления изолирован от основания разъединителя и имеет свой специальный контактный вывод. Ножи заземления управляются ручными приводами. Главные ножи при напряжении 110 кВ и выше - ручным и электродвигательным приводами.

Разъединители горизонтально-поворотного типа на напряжение 35 кВ предназначены для наружной установки. Они могут быть выполнены с заземляющими ножами (один или два) и без них. Разъединитель серии РНД с двумя заземляющими ножами (РНДЗ.2) состоит из рамы 1, изготовленной из швеллера, с установленными в ней опорными изоляторами 4 и 11 (поворот изоляторов обеспечивают подшипники). Междуполюсная связь осуществляется с помощью тяг 18, соединённых рычагами 12 с приваренными к фланцам изоляторами.

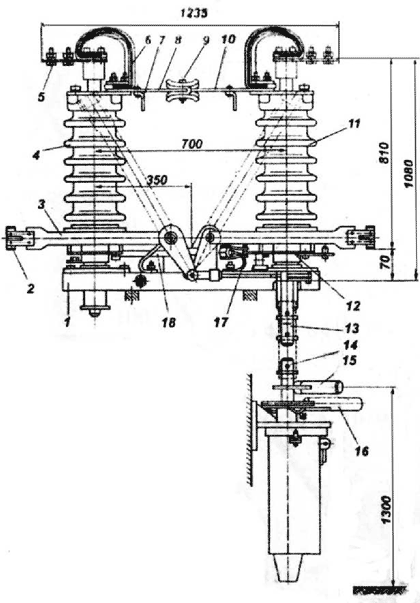

Разъединитель РНД-35

Разъединитель горизонтально-поворотного типа на напряжение 35 кВ для наружной установки:

1 - рама; 2 - контакты заземляющие; 3 - заземляющие ножи; 4 и 11 - опорные изоляторы; 5 - зажим; 6 - гибкая связь; 7 - контакт заземления; 8 и 10 - подвижные контакты разъединителя; 9 - ламели; 12 - рычаг; 13 - ось крайнего изолятора; 14 - вертикальная ось привода; 15 и 16 - рукоятки привода; 17 - гибкая связь заземляющего ножа; 18 - тяга

Контактная система разъединителя состоит из ножевых подвижных контактов 8 и 10 с медными контактными ламелями 9 (на ножевом контакте 8), снабжёнными плоскими пружинами, а также зажимов 5 (для присоединения ошиновки распределённого устройства) и пакетов медных гибких лент. Полюсы разъединителя соединяют тягами, состоящими из наконечников и регулируемых элементов, так, что ось 13 крайнего изолятора обеспечивает управление разъединителем с помощью привода ПРН-220М, вертикальная ось 14 которого и ось 13 крайнего изолятора соединены трубой. Привод приводится в действие рукоятками 15 и 16. Сигнализация положения разъединителя выполняется с помощью вспомогательных контактов, закрытых кожухом.

При включении и отключении главных ножей разъединителя пользуются рукояткой 15 (для снижения физических усилий на рукоятку надевают рычаг). Так как у разъединителя имеются заземляющие ножи 3 с контактами 2, в приводе предусмотрена механическая блокировка между рукоятками 15 (главных) и 16 (заземляющих) ножей: при отключённом положении главных ножей разъединителя (поворот рукоятки 15 влево в положение «Откл») можно включить рукоятками 16 заземляющие ножи. При этом образуется цепь заземления: контакты 2 и 7, заземляющий нож 3, гибкая связь 17, рама 1, заземляющий проводник, заземлитель.
