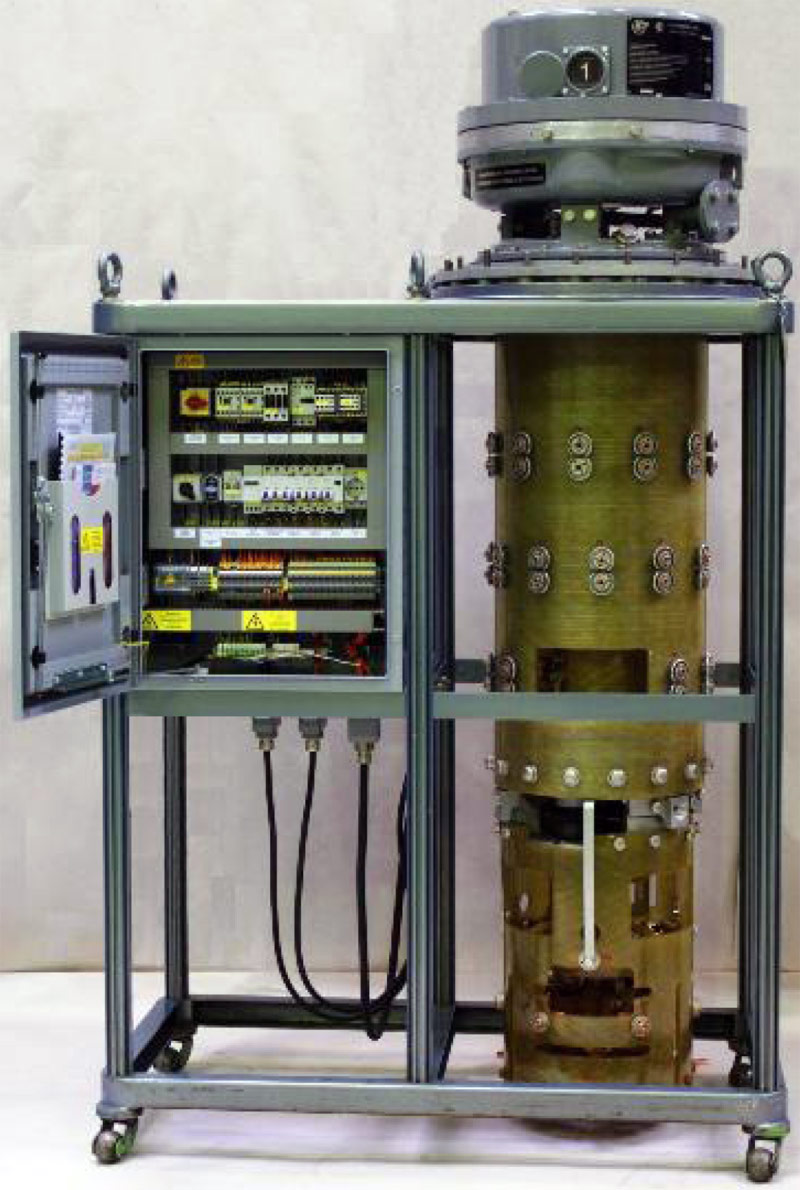

РПН предназначены для ступенчатого регулирования напряжения силовых понижающих трансформаторов под нагрузкой, РПН типа РНТА выпускает ООО «Тольяттинский трансформатор».

РНТА-У-35/200Р-16/20-93У1

РНТА-Y-35/200Р-16/20-93У1

Ресурс — не менее 1 000 000 переключений

Структура условного обозначения

РНТА - трехфазное устройство РПН с токоограничивающим резистором

Y - соединение фаз в звезду 35 - номинальное напряжение, кВ 200 - номинальный ток, А

Р - предизбиратель ответвлений для схем с реверсом обмотки трансформатора

16 - число ступеней устройства РПН

20 - число положений устройства РПН

93 - последние две цифры года выпуска рабочих чертежей устройства РПН

У1 - климатическое исполнение и категория размещения по ГОСТ 15150

РПН производства ООО «Тольяттинский трансформатор»

Тип РПН 1А, кВПолная мощность, S , МВ*АМесто установкиДля замены
PHTA-Y-35/200P-16/20-93Y11106.3...40В нейтралиРНТА-35/320
РНТА-Y-35/200Р-8/9-2000У1352.5...10В нейтрали
PHTA-Y-35/300P-24/28-96Y122025...120В нейтрали

Основные технические параметры РНТА-У-35/200Р-16/20-93У1

Номинальное напряжение, кВ 35
Номинальный ток, А200
Механическая износостойкость,
тыс. переключений1000
Электрическая износостойкость,
тыс. переключений500
Масса полная, кг, не более370

В старых типах конструкции РПН типа РНТА переключатель тонкого регулирования играл роль контактора и избирателя и размещался в герметично закрываемом корпусе. Изоляционное масло в нём не сообщалось с маслом бака трансформатора, и по конструкции в каждой фазе располагались один главный и два дугогасительных контакта с токоограничивающими резисторами. Роль предызбирателя в старой конструкции РНТА играл переключатель грубого регулирования, который размещался в баке силового трансформатора. В новой конструкции РПН и переключатели, и контакты контактора, и предызбиратель располагаются в ёмкости контактора, а в схеме контактной системы отсутствуют второй дугогасительный контакт и его токоограничивающий резистор. Данное устройство не имеет соединительных валов и редукторов, так как контактор совмещён с устройством привода.

Для защиты собственного бака переключателя нагрузки от избыточного давления установлена мембрана. Она предохраняет от разрушения бак РПН, обеспечивая сброс давления свыше 3.5...5 атм. Для защиты от аварийного режима РПН укомплектован защитным реле РСТ 25-10. При протоке масла со скоростью 0.9 м/с и более оно выдаёт сигнал на отключение трансформатора.

РПН снабжен указателем положения:

видимым на верхней крышке (контрольный);

видимым с земли на верхнем кожухе, устанавливаемый в удобное положение

дистанционным, с дискретным действием датчика положения.

В переключающих устройствах типа PHTA-Y-35/200 установлен датчик температуры, который блокирует переключение при температуре верхних слоёв масла ниже —25°С, и в этом случае РПН работает в статическом режиме. Переключение устройства РПН с отпайки на отпайку происходит со скоростью перемещения контактов от 0.4 до 0.6 м/с.

Осциллографирование контактной системы и снятие временных диаграмм РПН ООО «Тольяттинский трансформатор» возможно лишь в заводских условиях.

РПН этого типа, с некоторыми доработками в силовом трансформаторе, могут быть установлены на замену РПН типов РС-2, -4, -9 производства Болгарии.
