РНВ(З)-750П/4000У1

Разъединители вертикально-поворотные типа РНВ(З)-750П/4000У1 рассчитаны на Uном = 750 кВ, Iном = 4000 А, Iл — 160 кА, Iт = 63 кА и допускают длительную перегрузку током 1,2 Iном (4800 А) при температуре окружающей среды +19 °С.

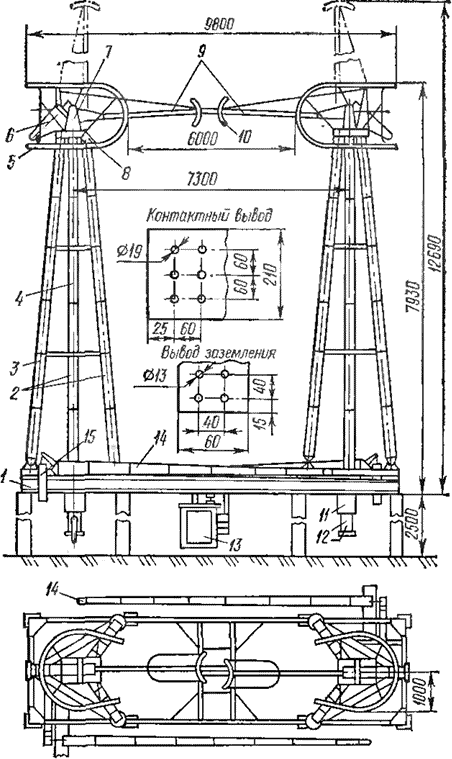

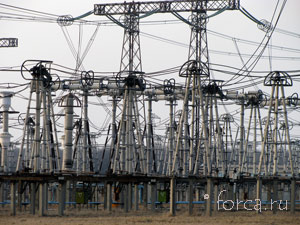

Разъединитель типа РНВЗ-750П/4000У1 1 — рама; 2 — опорная изоляционная конструкция; 3 — опорный изолятор; 4 — поворотный изолятор; 5 — экран; 6 — механизм компенсации массы главного ножа; 7 — передача; в — неподвижный контакт заземляющего контура; 9 — контактные ножи; 10 — экран; 11 — кронштейн; 12 — привод ручной ПРН-1У1 для управления заземляющими ножами; 13 — электродвигательный привод ПДН-1У1; 14 — заземляющий нож; 15 — механизм компенсации массы заземляющего ножа

Каждый полюс разъединителя устанавливается на сборной раме из профильной стали, к которой снизу крепятся на кронштейнах приводы главных и заземляющих ножей. Вращение привода главных ножей через зубчатую передачу, установленную в раме, передается на сдвоенную шарнирно-рычажную передачу, имеющую два мертвых положения, а через нее на поворотные колонки, скомплектованные из шести изоляторов ИОС-110-600УХЛ1 и расположенные в центре опорных колонок.

Опорные изоляционные колонки разъединителя выполнены в форме треног, снабженных трубчатыми поясами жесткости на двух уровнях по высоте и скомплектованных также из изоляторов ИОС-110-600УХЛ1. На верхней плите каждой треноги установлен механизм, выполненный в виде пространственного сферического четырехзвенника, преобразующий вращение поворотной колонки во вращение контактного ножа в вертикальной плоскости. Наличие в механизме мертвого положения обеспечивает надежное запирание контактного ножа во включенном положении. Каждый механизм снабжен пружинным устройством для компенсации момента, создаваемого массой ножа. При включении трубчатый конец каждого из ножей ложится в клинообразный контакт, укрепленный на противоположном ноже, осуществляя контактное нажатие. При отключении концы ножей экранируются сдвижными тороидальными экранами.

Разъединитель имеет три варианта исполнения: без заземляющих ножей, с одним заземляющим ножом и с двумя. Заземляющий нож представляет собой сварную ферменную конструкцию из алюминиевых труб. Он устанавливается на конце рамы (справа, слева или с обеих сторон) в подшипниках и снабжается пружинным механизмом, компенсирующим момент, создаваемый массой ножа. Нож поворачивается в вертикальной плоскости. Неподвижные контакты, в которые врубаются заземляющие ножи, установлены внутри пространственных экранов.

Главные ножи управляются электродвигательным приводом ПДН-1У1, заземляющие — ручным приводом ПРН-1У1 с электрической блокировкой между ними аналогично разъединителям серии РНД(З) на 330 и 500 кВ. Разъединители рассчитаны на работу при толщине корки льда 20 мм и тяжении подводящих проводов 1470 Н. Масса разъединителя без заземляющих ножей составляет 7120 кг, с одним заземляющим ножом — 7920 кг, с двумя ножами — 8780 кг.
