РПД

Разъединители подвесные серии РПД рассчитаны на Uном = 500 и 750 кВ, Iном =3200 А, Iд = 160 кА, Iг = 63 кА и допускают длительную перегрузку током 1,2Iном при температуре окружающей среды + 36 °С.

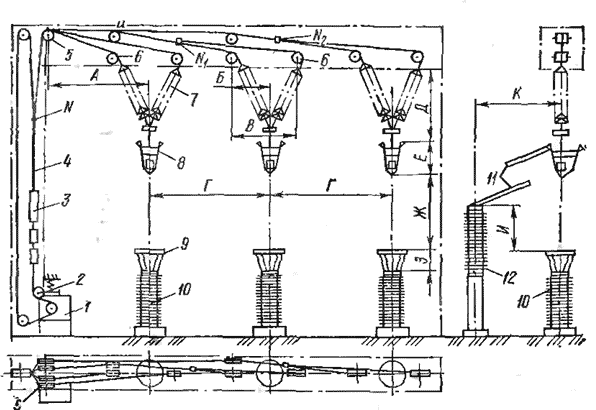

Рис. 2. Разъединители подвесные серии РПД на 500 и 750 кВ

1 — привод электродвигательный типа ПД-2У1; 2 — ограничитель усилий в тросе; 3 — противовес; 4 — тросовая система; 5, 6 — блоки; 7 — гирлянда; 8 — подвижный контакт; 9 — неподвижный контакт; 10 — трансформатор Тока; 11 — токоподвод; 12 — шинная опора

Разъединители предназначены для установки под порталом и обеспечивают вертикальный разрыв между неподвижными контактами 9, устанавливаемыми на шинных опорах или трансформаторах тока 10, и подвижными контактами 8, закрепленными на двухлучевых гирляндах 7, управляемых от привода 1 с по мощью тросовой системы.

Подвижный контакт 8 соединяется токоподводом 11 (из алюминиевых труб) с неподвижным контактом, расположенным на шинной опоре 12. В нижней части контакта 8 закреплены грузы, стабилизирующие двухлучевую гирлянду 7 от раскачивания при ветре и осуществляющие контактное нажатие во включенном положении. Каждая гирлянда комплектуется из 35 изоляторов типа ПС70-Д для разъединителей на 500 кВ и 46 изоляторов типа ПСЛ20-А для разъединителей 750 кВ. Двухлучевая подвеска вместе с грузом уменьшает раскачивание подвижного контакта и обеспечивает работу разъединителей при скорости ветра до 40 м/с.

Электродвигательный привод 1 типа ПД-2У1 приводит е движение замкнутую тросовую систему 4, включающую в себя противовес 3 и ограничитель усилий в тросе 2. К этой тросовой системе в точке N глухо присоединены четыре тросовые ветви, перекинутые через комплект из четырех блоков 5, сидящих на одной оси. На первых двух тросовых ветвях подвешивается левая двухлучевая гирлянда. Третья и четвертая ветви, поддерживаемые роликами а (два ролика на одной оси), раздваиваются в точках N1 и ZV2. На этих ветвях подвешиваются средняя и крайняя двухлучевые гирлянды. Противовес 3 уравновешивает подвижные системы трех полюсов разъединителя. Ограничитель усилий 2 при превышении усилием в тросе трех тонн разрывает цепь питания пускателей привода /, предотвращая обрыв тросов и повреждение металлоконструкций портала при аварии разъединителя.

Разъединитель может устанавливаться на основной или выносной траверсе портала. В зависимости от этого тросовая система может быть прямой или Г-образной и в комплекте поставки отличается числом направляющих блоков. Подвесные разъединители поставляются е комплекте с отдельно устанавливаемыми заземлителями серии ЗР.
