Рубильники серии РП

Рубильники с предохранителями на общей плите серии РП открытого исполнения (ОАО "Электродеталь"), трехполюсные, с ручными приводами зависимого действия, для переднего присоединения проводников, с выводами в плоскости монтажа, обладающие свойствами разъединителей (в дальнейшем - аппараты), предназначены для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц, напряжением 380В.

В рубильниках с предохранителями на общей плите серии РП используются предохранители серии ПН 2 ТУ 16-522.113-75.

Структура условного обозначения

РП С - х / х х У3

|zz|zzz|zz|z|z|---Вид климатического исполнения

|zz|zzz|zz|z|-----Условное обозначение исполнения бокового (смещенного) привода: Л - левое; П - правое

|zz|zzz|zz|zzzzzzzzУсловное обозначение длины вала (смещение привода от центра аппарата) Для рубильников |zz|zzz|zz|-------с боковым (смещенным) приводом: 1-180 мм

|zz|zzz|---------Условное обозначение номинального тока: 1-100А; 2-250А; 4-400А

|zz|------------Условное обозначение вида привода: боковой (смещенный привод)

|---------------Условное обозначение аппарата

Пример записи условного обозначения рубильника с предохранителями на общей плите с боковым (смещенным) приводом на номинальный ток 100А, исполнение привода правое, вылет вала -180 мм:

"Рубильник РПС-1 /1П УЗ ТУ 3424-002-01395420-01"

Технические характеристики

  • Категория применения по ГОСТ Р 50030.3 -АС-20В
  • Вид климатического исполнения по ГОСТ 15150 - УЗ
  • Номинальный режим эксплуатации - продолжительный
  • Класс защиты от поражения эл. током по ГОСТ 12.2.007.0 - 0
  • Степень защиты по ГОСТ 14254 - IPOO
  • Номинальное рабочее напряжение Ue - 380 В
  • Номинальные рабочие токи le -100А, 250А, 400А.
  • Номинальная частота переменного тока -50 Гц
  • Номинальная включающая и отключающая способность рубильников в электрических цепях переменного тока при напряжении равном 1,05 Ue, коэффициенте мощности 0,95 не менее 10 циклов "ВО" при токе 1,5 le для аппаратов 250 и 400 А.
  • Работоспособность в процессе эксплуатации в электрических цепях переменного тока при номинальном напряжении, коэффициенте мощности 0,95 не менее 500 циклов при токе равном 0,5 le для аппаратов 250 и 400А.
  • Номинальный условный ток короткого замыкания: 100А - 20 кА; 250А - 20 кА;400А - 30 кА
  • Механическая износостойкость аппаратов - не менее 2500 циклов "ВО"

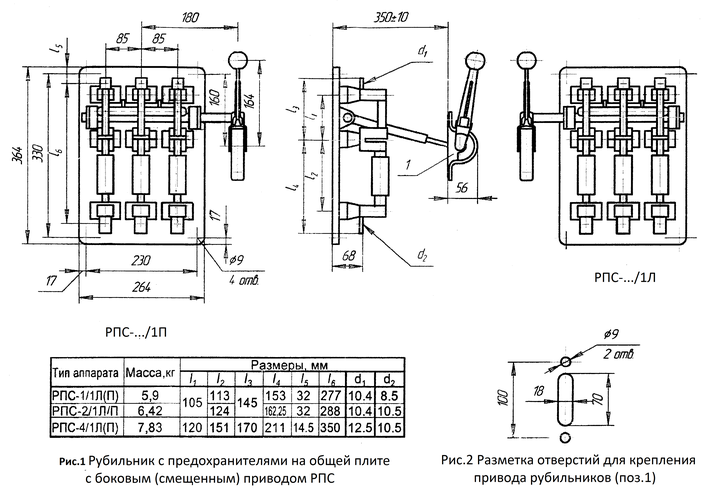

Основные параметры и размеры рубильников приведены в таблице и на рисунках.

Дополнительно по теме

Выключатели нагрузки ВНР

Разъединители

РВ, РВО, РВФЗ, РЛНД

Вакуумные выключатели

Масляный выключатель

ВПМ-10 ВМП-10 ВМГ-133

Выключатель нагрузки автогазовый ВНА

Типы рубильников

Номинальный рабочий ток, А

Максимальное количество и сечение проводников, присоединяемых к одному выводу

рубильника

предохранителя

РПС-1Л (П)

100

2X50

2X35

РПС-2Л (П)

250

2X70

2X70

РПС-4Л (П)

400

2X120

2X120

Горит губка

Конструкция

Основными частями рубильников являются ножи, контактные и осевые стойки, смонтированные на общей плите.

Рубильники имеют по одному ряду осевых и контактных стоек ( по Зшт .). Необходимое контактное нажатие на контактных стойках обеспечивается пружинами, на осевых - сферическими шайбами.

У рубильников с боковым приводом ножи связаны осью, приводящейся в движение посредством симметрично расположенных по длине тяг, второй конец которых шарнирно соединен с валом, установленным на подшипниках с задней стороны панели.

Контактные зажимы рубильников обеспечивают присоединение к ним не более двух как медных, так и алюминиевых проводников.

Все резьбовые соединения аппаратов предохранены от самоотвинчивания.

Включенное и отключенное положение аппарата указывается положением рукоятки привода.

Исполнение рубильников открытое.

Условия эксплуатации

  • Температура окружающего воздуха от -45 до + 40°С.
  • Среднее значение температуры окружающего воздуха за 24 часа не более 35°С.
  • Высота над уровнем моря не более 2000м.
  • Относительная влажность воздуха не более 50% при температуре 40°С, и допускается ее увеличение при снижении температуры, например 90% при 20°С.
  • Степень загрязнения окружающей среды - 3 по ГОСТ Р 50030.1
  • Группа условий эксплуатации аппаратов в части воздействия механических факторов внешней среды -М1 по ГОСТ 17516.1.
  • Рабочее положение рубильников при эксплуатации - вертикальное, отклонение в любую сторону не более 5 град. Рубильники с центральным и боковым (смещенным) приводами допускается устанавливать горизонтально.

Нагрев губки привело к расплавлению опорной части. Это вызвало отрыв губки, что могло привести к короткому замыканию. Лучше керамики нет.

Спаленный рубильник, нагар на опорных изоляторах - произвести замену рубильника.

Темный цвет губки рубильника и оплавление изоляции жилы кабеля - явный признак перегрева контактной части (наконечник кабеля-губка рубильника). Необходимо открутить наконечник кабеля, зачистить контактную часть и смазать электропроводящей пастой, затянуть обратно.

Установка новых РПС в старую панель ЩО.

Ящик силовой ЯБПВУ

Ящик силовой ЯБПВУ с встроенным блоком "предохранитель-выключатель" предназначен для нечастых коммутаций силовых электрических цепей напряжением 380/220 В переменного тока частотой 50Гц. Питающая сеть четырёхпроводная (TN-C). Плавкие вставки защищают потребителей эл. энергии от теплового воздействия токов перегрузки и токов короткого замыкания. Климатическое исполнение УЗ. Металлический корпус ящика выполняется для степеней защиты IP31 и IP 54.

Рубильник РБ-36; Uн=380В, Iн=630А, масса=5,5кг

Техническая характеристика

Тип

Номинальный длительный ток, А

Номинальный ток плавкой вставки,А

Коэффициент мощности

Габаритные размеры: В х Ш х Г, мм

Масса, кг

ЯБПВУ1

100

16, 20,32,40, 63,100

0.95, 0.8

374x335x164

7

ЯБПВУ2

250

250

0.95, 0.8

600x430x280

18

ЯБПВУ2

400

250,315,400

0.95, 0.8

600x430x280

18

ЯБПВУЗ

630

630

0.95, 0.8

800x500x450

21

РС-6У3 630А, ~380В, 50Гц

Механическая износостойкость блоков "предохранитель-выключатель" силового ящика не менее 10 000 циклов "включено-отключено". Рабочее положение ящиков в пространстве - вертикальное. Допустимое отклонение от рабочего положения в любой плоскости + 5°. Применяются предохранители ПН2 либо аналогичные по характеристикам и габаритам.

Контактный зажим силового ящика обеспечивает присоединение медных алюминиевых проводников посредством болтового соединения. Сечение и количество присоединяемых проводников выбрать в соответствии с ПУЭ. Присоединение питающих проводников следует производить к верхним зажимам выключателя. В крышке и днище силового ящика предусмотрены сальниковые люки для подвода проводов в трубах и кабеля через сальниковую муфту.

Силовой ящик имеет блокировку, предотвращающую открытие дверцы при включённом блоке и включение блока при открытой дверце.

Перед началом работ необходимо убедиться в заземлении силового ящика, надёжном закреплении корпуса ЯБПВУ на несущей конструкции.

На корпусе силового ящика есть заземляющий зажим. Функцию заземляющего зажима выполняет оцинкованный болт, присоединённый снаружи к правому борту корпуса ящика. Присоединение заземляющего проводника к заземляющему борту выполняется посредством оцинкованной гайки (с шайбой и гровер-шайбой). Диаметр болта заземления и контактной площадки на корпусе силового ящика выбираются по току силового ящика.

Электрическое сопротивление между заземляющим зажимом и любой проводящей частью должно быть не более 0.1 Ом согласно.

Подготовка к работе

Все подготовительные и ремонтные работы должны производиться квалифицированным персоналом при снятом напряжении и надежном заземлении ящика. Для исключения случайного прикосновения к неподвижным токоведущим частям блока "предохранитель-выключатель" при его отключенном положении и открытой дверце,

над этими частями должны быть установлены щитки с надписью "Осторожно под напряжением!".

Изоляция блока "предохранитель-выключатель" в холодном состоянии при нормальных условиях испытаний должна выдерживать в течение 1 мин. испытательное напряжение переменного тока 2500 В частотой 50 Гц. Электрическое сопротивление изоляции блока "предохранитель-выключатель" в холодном состоянии должна быть не менее 20 Мом.

Силовой ящик имеет механическую блокировку, исключающую возможность коммутации при открытой дверце. Запрещается использовать силовой ящик с неисправной блокировкой. Во избежание несанкционированного проникновения в закрытый ящик, ключ хранить отдельно от ящика.

Ввод кабелей (и проводов в трубах) в силовой ящик и вывод их осуществляется через верхнюю и нижнюю крышки корпуса. Для этого в снятых крышках при помощи специальных механизмов пробиваются отверстия, соответствующие диаметру вводимых сальников (или труб). Трубы в крышке крепят с двух сторон установочными заземляющими гайками, постепенно затягивая их во избежание перекоса крышки.

При вводе и выводе снизу/сверху провода от верхних/нижних клемм пропускаются под корпусом блока "предохранитель-выключатель".

Заземление ящика выполняется присоединением его корпуса к заземляющему устройству. Для этой цели на боковой стенке корпуса имеется болт заземления. Этот же болт используется при присоединении наконечников нулевых проводов. Включение силового ящика производить при закрытой и запертой дверце ящика. Для смены плавкой вставки предохранителя в силовом ящике необходимо приподнять её вверх, вывести из паза верхнего держателя и опустить вниз. Для установки плавкой вставки необходимо вставить её в нижний держатель, приподнять, отжав пружину, и затем вставить в нижний держатель.
