С-35

ВЫКЛЮЧАТЕЛЬ С-35

а - фаза выключателя;

1 - стальная крышка;

2 - контактный вывод;

3 - крышка;

4 - морозостойкая мастика;

5 - бакелитовая втулка;

6 - фарфоровая покрышка;

7 - трансформатор тока;

8 - направляющая втулка;

9 - неподвижный контакт;

10 - дугогасительная камера выключателя;

11 - изоляционный электрокартон;

12 - подогреватель масла;

13 - маслоспускной кран;

14 - бак;

15 - токоведущий стержень ввода;

16 - штанга;

17 - стяжная шпилька;

18 - приводной механизм

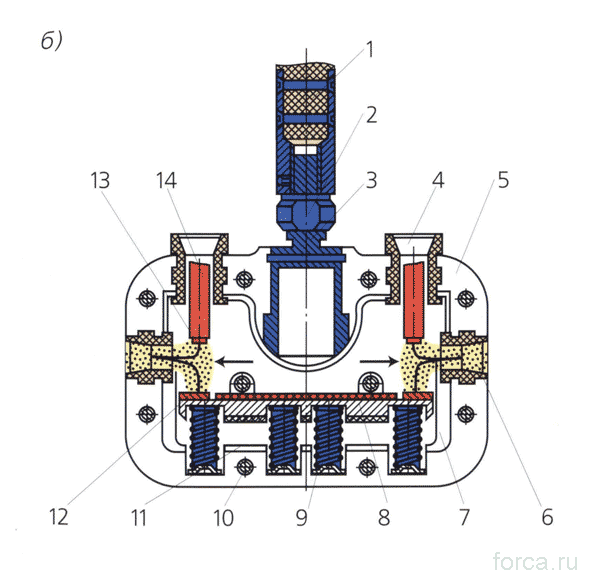

б - разрез дугогасительной камеры выключателя С-35;

1 - штанга;

2 - гайка соединительная;

3 - корпус воздушной подушки;

4 и 6 - дугостойкие втулки;

5 - корпус дугогасительной камеры;

7 - дугостойкая облицовка;

8 - подвижный контакт;

9 - контактная пружина;

10 - стяжной болт;

11 - ограничитель хода контакта;

12 и 13 - металлокерамическая пластина;

14 - неподвижный контакт
