6. Дополнительное оборудование

Вспомогательные переключатели

Могут быть использованы вспомогательные переключатели с контактами (2НО+2НЗ). Для доступа ко вторичным цепям необходимо снять верхнюю переднюю панель. Выключатель нагрузки/силовой выключатель могут быть оснащены катушкой отключения переменного или постоянного тока.

Устройство телемеханики

В SafeRing может быть установлено устройство телемеханики.

Это устройство съемное и может быть установлено как на заводе изготовителе, так и на действующую установку. В SafePlus также может быть установлено устройство телемеханики, но для этого необходим дополнительный низковольтный отсек.

Индикатор напряжения

Выполняется в соответствии со стандартами МЭК 61243-5.

Указатель прохождения тока короткого замыкания

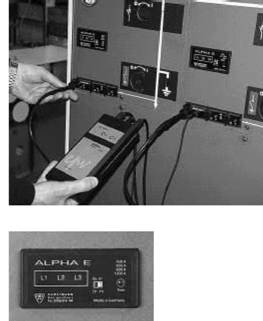

Могут быть установлены три типа данных устройств: Horstman ALPHA-M Horstman ALPHA-E Horstman GAMMA

Емкостной индикатор пряжения типа CATU

Индикатор напряжения

Фазировка кабелей

Указатель прохождения тока короткого замыкания

6.5 Моторный привод

Механизмы привода выключателей нагрузки, вакуумных выключателей, заземлителей расположены за передней панелью. Стандартно механизм привода управляется вручную, но дополнительно можно установить и моторный привод. Привод заземлителя приводится в действие только вручную.

Моторный привод легко устанавливается на уже работающее оборудование.

6.6 Испытание кабелей

Возможны два способа испытания кабелей:

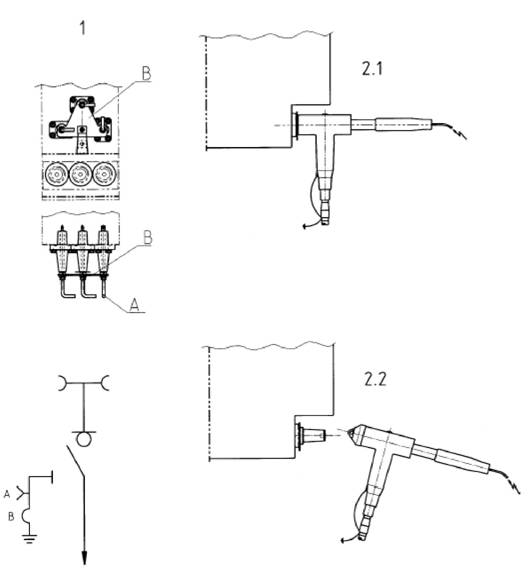

С использованием испытательных втулок (A) (дополнительное оборудование). Порядок действий следующий: Включить заземлитель. Подключить оборудование для испытаний к испытательным стержням, которые держат заземляющую пластину (B). Снимите заземляющую пластину и проведите испытания. Установите заземляющую пластину до отсоединения испытательного оборудования.

Использование кабельного адаптера специально сконструированного для испытания кабеля. Следуйте инструкциям изготовителей адаптеров.

Кабельный адаптер подключен

Кабельный адаптер отсоединен

Внешняя шина

SafeRing и SafePlus могут поставляться с внешней шиной. См. инструкцию NOPOWSP 6006 GB.

Ликвидатор электрической дуги

Ликвидатор электрической дуги может быть установлен на все кабельные присоединения SafeRing и модули C, D, De и V SafePlus. Они должны быть заказаны вместе с модулями и не могут быть установлены на уже работающее оборудование. При срабатывание ликвидатора замыкаются вспомогательные контакты в контейнере с элегазом для индикации, которые выведены на клеммник за передней панелью. (При этом требуется источник вспомогательного питания.)

Индикатор давления

SafeRing / SafePlus всегда поставляются с индикатором давления с виде манометра. Дополнительно можно установить устройство электрической сигнализации пониженного давления. Для этого требуется источник вспомогательного питания.

Дополнительное основание

SafeRing/ SafePlus может поставляться с дополнительным основанием. Дополнительное основание позволяет подводить кабели как с боковых сторон, так и сзади. Возможна два варианта поставки: с высотой 290 мм и с высотой 450 мм.

Блокировка ключами типа RONIS

SafeRing / SafePlus может поставляться с системой блокировки ключами RONIS, EL 11 AP для силовых выключателей, выключателей нагрузки, заземлителей.

Верхний канал для вторичных кабелей

SafeRing/SafePlus может поставляться с каналом для вторичных кабелей, расположенным сверху.

Отсек низкого напряжения

Дополнительное основание

Верхний канал для вторичных кабелей

SafePlus с отсеком низкого напряжения

SafePlus может поставляться с отсеком низкого напряжения для установки реле защиты, приборов измерения и другого вторичного оборудования.

7. Обслуживание

Все компоненты в элегазовом контейнере не требуют обслуживания в течении всего срока службы. Контейнер сделан из нержавеющей стали. Если на панели есть следы царапин необходимо их закрасить краской для предотвращения коррозии. Механизмы приводов расположены вне контейнера с элегазом за передней панелью. Возможен легкий доступ к этим частям и, при необходимости, их легкая замена.

Механизмы приводов защищены от коррозии.

Все движущиеся части смазаны на заводе. В тяжелых условиях эксплуатации (грязь, пыль) проверка и обслуживание обязательны, в некоторых случаях бывает необходима замена части элементов. Проверьте, что смазка не смыта и не стерта с движущихся частей.

7.1 Контроль и мониторинг состояния элегаза

SafeRing / SafePlus представляют собой герметичную систему, которая в нормальных условиях не требует специальной проверки. Однако давление газа по манометру необходимо проверять перед каждой операцией переключения .
