SafeRing / SafePlus - компактные распределительные устройства с элегазовой изоляцией (КРУЭ), производства ABB.

Инструкция по установке и эксплуатации

1. Общее описание

SafeRing и SafePlus это компактные распределительные устройства для распределительных сетей 6, 10 кВ. SafeRing поставляется на 2, 3 или 4- присоединения с дополнительным оборудованием в соответствии со спецификацией заказчика в виде моноблоков: DF, CCF, CCC, CCCF, CCFF, DV, CCV, CCCC, CCCV, CCVV. SafePlus имеет большую гибкость применения и может иметь модульную или полумодульную конфигурацию. Be - SL - Sv - M - C - De - D - F - V.

SafeRing и SafePlus содержат запаянный стальной контейнер с элегазом, в котором находятся все коммутационные аппараты. Защита трансформатора осуществляется либо комбинацией выключатель нагрузки - предохранитель, либо силовым выключателем с реле защиты. Устройства поставляются в полной заводской готовности. Каждое устройство перед отправкой проходит типовые испытания.

Для установки устройства не требуется никаких специальных инструментов.

Существуют следующие модули:

C - выключатель нагрузки фидера

F - комбинация выключатель нагрузки-предохранитель

D- прямое подключение кабеля

De - прямое кабельное подключение с заземлением

V - вакуумный силовой выключатель

SL - секционирование с выключателем нагрузки

Модуль подъема шин необходим, когда SL находится с

правой стороны контейнера

Sv - секционирование с силовым выключателем

Sv всегда с модулем подъема шин (общая щирина=650 мм)

Be - заземление шины

M - измерительный модуль

SafeRing / SafePlus с комбинацией выключатель нагрузки-предохранитель в соответствии со стандартом МЭК 60420.

В таком модуле трансформатор защищается комбинацией выключатель нагрузки - предохранитель. Выключатель нагрузки имеет пружинный привод, который отключает его при срабатывании предохранителя.

SafeRing / SafePlus с силовым выключателем в соответствии со стандартом МЭК 60056.

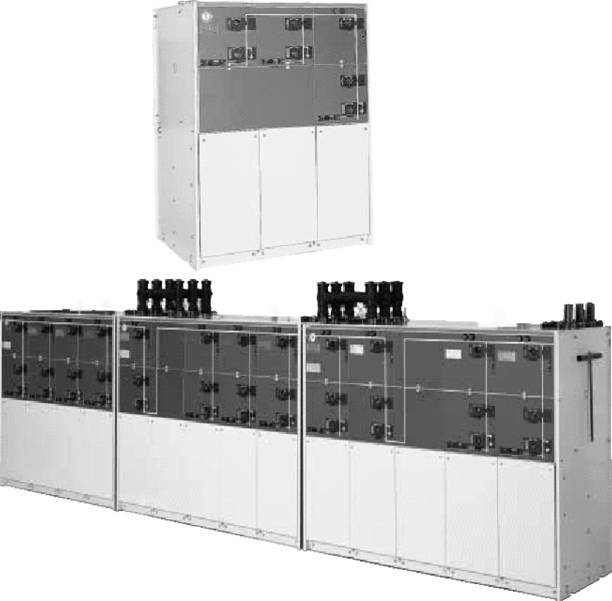

SafeRing на 3 присоединения CCV

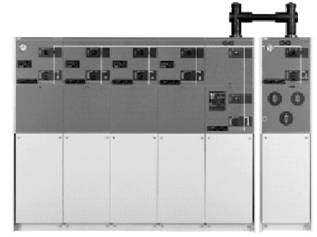

SafePlus 5 + 1 модулей (с внешней шиной)

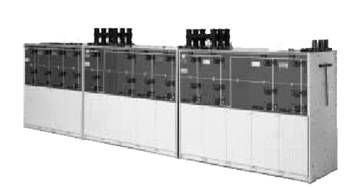

SafePlus 14 модулей

В этом модуле трансформатор защищается силовым выключателем с реле защиты и трансформаторами тока. Стандартное реле не требует внешнего источника питания.

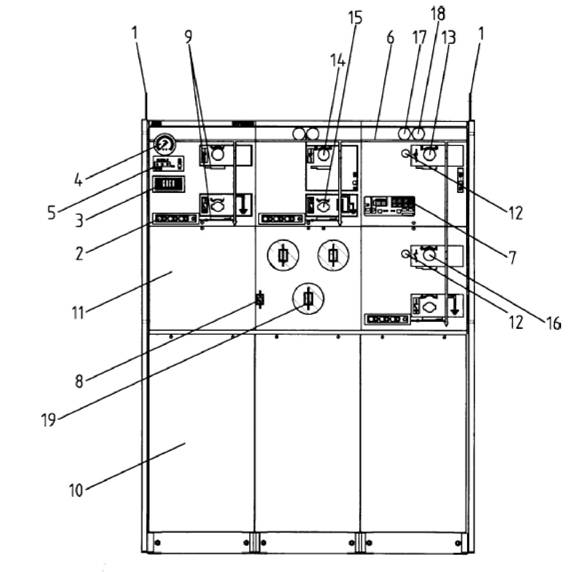

Подъемные рым - болты

Индикатор напряжения (дополнительное оборудование)

Указатель короткого замыкания (дополнительное оборудование)

Индикатор давления (дополнительное оборудование)

Место для маркировки и серийного номера

Мнемосхема

Реле защиты

Указатель перегорания предохранителя

Места для навесных замков блокировки

Кабельный отсек

Испытательные втулки (дополнительное оборудование)

Блокировка типа Ronis (дополнительное оборудование)

Силовой выключатель

Комбинация выключатель нагрузки-предохранитель

Заземлитель

Разъединитель

Кнопка отключения силового выключателя

Кнопка включения силового выключателя

Предохранители

1.2 Габаритные размеры
