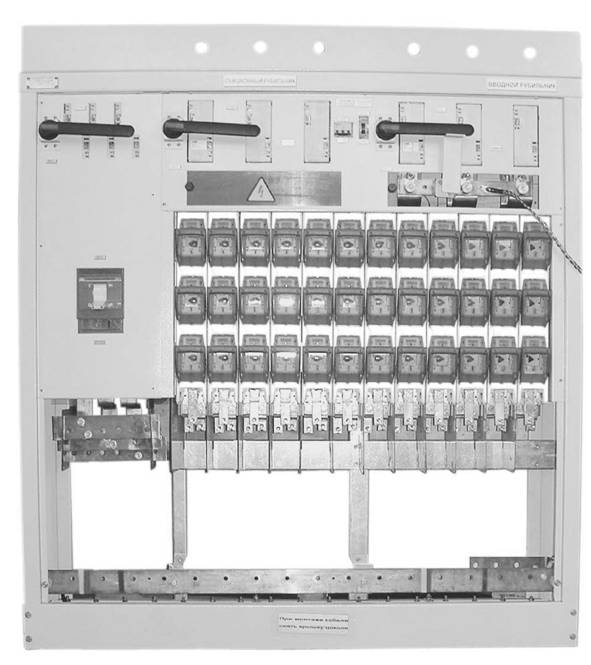

шкаф ШРНН

ШКАФЫ РАСПРЕДЕЛИТЕЛЬНЫЕ НИЗКОГО НАПРЯЖЕНИЯ СЕРИИ ШРНН

2.1. ВВЕДЕНИЕ

Шкафы распределительные низкого напряжения серии ШРНН разработаны ОАО "Самарский трансформатор" в 2002 году. Конструкция шкафов дает возможность при проведении монтажных и наладочных работ удобно развести и подключить питающие кабели, а во время эксплуатации ШРНН выполнять работы на каждом фидере, не отключая при этом всю секцию. Данные шкафы являются аналогом TUR, ШНН.

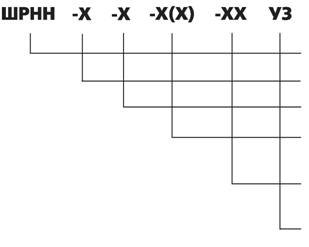

2.2. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ШРНН обозначение

Шкаф распределительный низкого напряжения одностороннего обслуживания

Исполнение 01(02) левый (правый)

Число отходящих линий (фидеров)

Номинальный ток вводного (секционного) выключателей нагрузки

Номинальный ток и тип автоматического выключателя комбинированного шкафа S(M) SACE Isomax S6, S7(Masterpact NW)

Климатическое исполнение и категория размещения по ГОСТ 15150-69

Пример записи условного обозначения комбинированного шкафа и шкафа с вводным и секционным выключателями нагрузки: Шкаф распределительный низкого напряжения на номинальный ток сборных шин 2500 А, с вводным и секционным выключателями нагрузки на 2500 А и 1600 А двенадцатью отходящими линиями правого исполнения: "Шкаф ШРНН-02-12-2500(1600) УЗ".

Шкаф распределительный низкого напряжения на номинальный ток сборных шин 2500 А, комбинированный с автоматическим выключателем на номинальный ток 1250 ASACE lsomaxS7, с вводным и секционным выключателями нагрузки на 2500 А и 1600 А двенадцатью отходящими линиями правого исполнения:

"Шкаф ШРНН-02-12-2500(1600)-1250S УЗ".

2.3. НАЗНАЧЕНИЕ

Шкафы распределительные низкого напряжения ШРНН предназначены для комплектования распределительных устройств напряжением 0,4 кВ переменного тока частотой 50 Гц с глухозаземленной нейтралью, служащих для приема, распределения электрической энергии, защиты от перегрузок и токов короткого замыкания отходящих линий и выпускаются в соответствии с техническими условиями ТУ 3434 - 004 -18370720 - 03.

Шкафы предназначены для установки в специальных электропомещениях.

Нормальная работа шкафов обеспечивается при температуре окружающего воздуха от - 45°С до + 40°С.

2.4. КОНСТРУКЦИЯ

Токоведущие части выполнены из меди.

Шкафы распределительные низкого напряжения сертифицированы в системе сертификации ГОСТ Р Госстандарта России на соответствие требованиям нормативных документов ГОСТ Р 51321.1-2000 (МЭК 60439-1-92).

Конструктивно шкаф представляет собой каркас, собранный из металлических узлов и профилей с помощью болтовых соединений. Для обеспечения безопасной эксплуатации выключатели нагрузки закрываются фальшпанелью, между фидерами устанавливаются изоляционные перегородки, сверху шкафа шинные выводы закрывает защитный кожух.

2.5. СОСТАВ ИЗДЕЛИЯ

Исполнение шкафов ШРНН определяется схемой главных цепей, в зависимости от которых может быть установлено следующее оборудование: Выключатели автоматические:

Masterpact NW (Schneider Electric), SACE Isomax S6, 7 (ABB) до 1600 A.

BA 5731 или Compact NS100H 100 A — питание ЯСН.

Multi9 3p C60L 4A — питание блока ABP-1 ОкВ.

Multi9 1p C60L4A—питание ЩТЗТ.

Выключатели нагрузки:

XLBM2-1Р и XLBM3-1Р (ABB), ARS2-1 и ARS3-1 (Apator Electro).

OETL К185-2, OETL КЗ-2 до 3150 A (ABB). Плавкие вставки:

ППН-37 (40...400А)

ППН-39 (400...630А)

Изготовитель оставляет за собой право замены вышеуказанных аппаратов на аналогичные.

2.6. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Классификация исполнений шкафов

Таблица 2.1

Признаки классификации шкафов Исполнение
По виду конструкцииЗащищенное с фасадной и боковых сторон, шкафное
По месту установкиВнутренней установки
По возможности перемещенияСтационарное
По степени защиты оболочек по ГОСТ 14254-96С фасадной стороны, боковых сторон — IP20 С остальных сторон — IP00
По способу установки составных частейСо стационарными и выдвижными составными частями
По мерам защиты обслуживающего персоналаЗащита с помощью устройств защиты
По виду внутреннего разделенияБез внутреннего разделения
По типам электрических соединенийСо стационарными и разъемными электрическими соединениями

Основные параметры шкафов

Таблица 2.2

Наименование параметра Значение параметра
Номинальное рабочее напряжение, В380/220
Частота, Гц50
Номинальный ток, А630800 10001250 1600 2000 25003150
Допустимый длительно выдерживаемый ток, А8601480211027203170
Номинальный ударный ток

(ток электродинамической стойкости сборных шин и отпаек от них, амплитудное значение), кА

1631,5506380
Номинальный кратковременно выдерживаемый ток (ток термической стойкости, действующее значение апериодической составляющей) в течение 1 с, кА16,312,5202531,5
Номинальное напряжение изоляции, В660

Габаритные размеры шкафов ШРНН

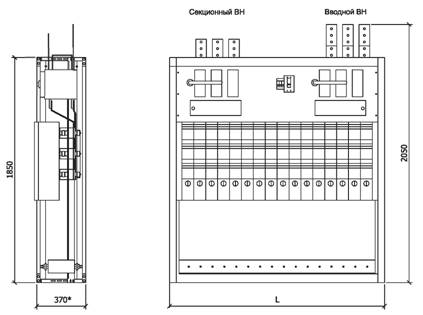

Рис. 2.1 Габаритные размеры шкафов ШРНН с вводным и секционным выключателями нагрузки Примечание: данная компоновка - для правого шкафа (левый - зеркально)

Схема главных цепей шкафа показана на рис. 2.2, варианты исполнения которой соответствуют указанным в табл. 2.4 и 2.5.

Габаритно-присоединительные и установочные размеры ШРНН с вводным и секционным выключателями нагрузки (ВН) приведены на рис. 2.1 как справочные, пояснения приведены в табл. 2.3.

Габаритные размеры ШРНН с вводным и секционным выключателями нагрузки

Таблица 2.3

Количество присоединений 681012141618
Ширина ШРНН с вводным выключателем нагрузки, мм800100012001400160018002000
Ширина ШРНН с вводным и секционным выключателями нагрузки, мм--12001400160018002000

Примечание: для ШРНН с вводным выключателем нагрузки на ток 3150 А, глубина шкафа составляет 450 мм

Схема главных цепей ШРНН

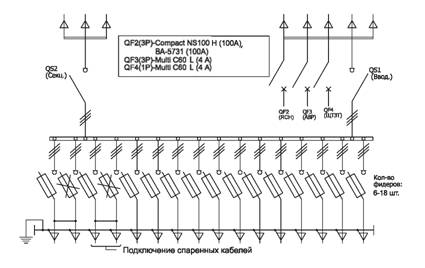

Рис. 2.2 Схема главных цепей ШРНН с вводным и секционным выключателями нагрузки

Типы шкафов с вводным выключателем нагрузки (ВН) и величины их номинального тока

Таблица 2.4

Тип шкафа 1 НОМ. сборных шин, АТип вводного (QS1) выключателя нагрузкиКоличество присоединений / Токи плавких вставок, А
ШРНН-Х-Х-3150УЗ3150OETL31506-18/40-630
ШРНН-Х-Х-2500УЗ2500OETL25006-18/40-630
ШРНН-Х-Х-1600УЗ1600OETL 16006-18/40-630
ШРНН-Х-Х-1250УЗ1250OETL 12506-18/40-630
ШРНН-Х-Х-1000УЗ1000OETL 10006-18/40-630
ШРНН-Х-Х-800УЗ800OETL 8006-18/40-630
ШРНН-Х-Х-630УЗ630OETL 6306-18/40-630

Типы шкафов с вводным и секционным выключателем нагрузки (ВН)

и величины их номинального тока

Таблица 2.5

Тип шкафа 1 ном. сборных шин, АТип вводного (QS1) / секционного (QS2) выключателя нагрузкиКоличество присоединений / Токи плавких вставок, А
ШРНН-Х-Х-3150(2500) УЗ3150OETL 3150 /OETL 250010-18/40-630
ШРНН-Х-Х-3150(1600) УЗ3150OETL 3150/OETL 160010-18/40-630
ШРНН-Х-Х-2500(1600) УЗ2500OETL 2500/OETL 160010-18/40-630
ШРНН-Х-Х-2500(1250) УЗ2500OETL 2500/OETL 125010-18/40-630
ШРНН-Х-Х-1600(1250) УЗ1600OETL 1600/OETL 125010-18/40-630
ШРНН-Х-Х-1600 (800) УЗ1600OETL 1600/OETL 80010-18/40-630
ШРНН-Х-Х-1250 (800) УЗ1250OETL 1250/OETL 80010-18/40-630
ШРНН-Х-Х-1250 (630) УЗ1250OETL 1250/OETL 63010-18/40-630
ШРНН-Х-Х-800 (630) УЗ800OETL 800 / OETL 63010-18/40-630

Габаритно-присоединительные и установочные размеры комбинированных ШРНН приведены на рис. 2.3 как справочные.

Схема главных цепей шкафа показана на рис. 2.4, варианты исполнения которой соответствуют указанным в табл. 2.6.

размеры комбинированного ШРНН

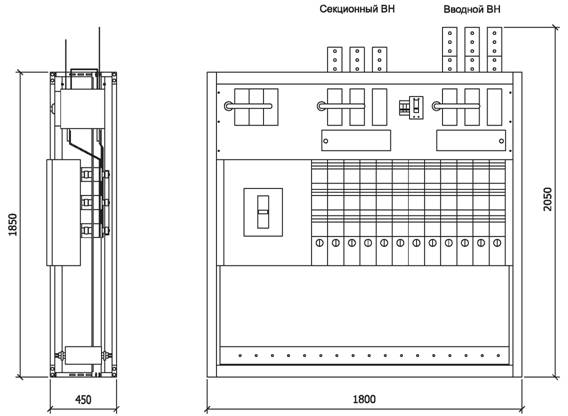

Рис. 2.3 Габаритные размеры комбинированного ШРНН

Примечание: данная компоновка - для правого шкафа (левый - зеркально)

Схема главных цепей комбинированного ШРНН

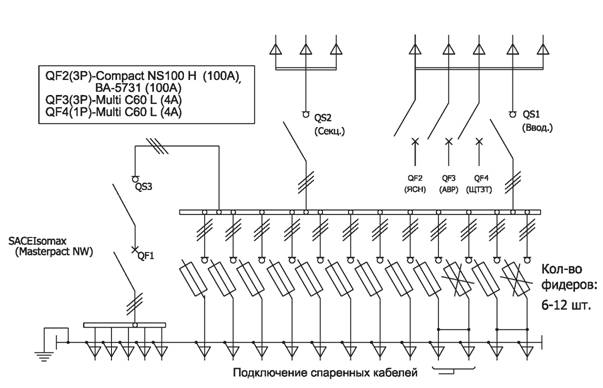

Рис. 2.4 Схема главных цепей комбинированного ШРНН

Типы комбинированных шкафов и величины их номинального тока

Таблица 2.6

Тип шкафа 1 НОМ.

сборных шин, А

Тип вводного (QS1)/ секционного (QS2) выключателя нагрузкиКоличество присоединений / Токи плавких вставок, АБлок ВН (QS3) /

автомат, выключатель (QF1)

ШРНН-Х-Х-3150(2500)-1600М УЗ3150OETL3150/OETL25006-10/40-630OETL1600 / Masterpact NW16
ШРНН-Х-Х-3150(2500)-1600S УЗ3150OETL3150 / OETL25006-12 /40-630OETL1600 / SACE Isomax S7
ШРНН-Х-Х-3150(2500)-1250S УЗ3150OETL3150/OETL25006-12 /40-630OETL1250 / SACE Isomax S7
ШРНН-Х-Х-3150(2500)-800S УЗ3150OETL3150 / OETL25006-12 /40-630OETL800/ SACE Isomax S6
ШРНН-Х-Х-3150(1600)-1600М УЗ3150OETL3150/OETL16006-10/40-630OETL1600 / Masterpact NW16
ШРНН-Х-Х-3150(1600)-1600S УЗ3150OETL3150/OETL16006-12 /40-630OETL1600 / SACE Isomax S7
ШРНН-Х-Х-3150(1600)-1250S УЗ3150OETL3150/OETL16006-12 /40-630OETL1250 / SACE Isomax S7
ШРНН-Х-Х-3150(1600)-800S УЗ3150OETL3150 / OETL16006-12 /40-630OETL800/ SACE Isomax S6
ШРНН-Х-Х-2500(1600)-1600М УЗ2500OETL2500 / OETL16006-10/40-630OETL1600 / Masterpact NW16
ШРНН-Х-Х-2500(1600)-1600S УЗ2500OETL2500 / OETL16006-12 /40-630OETL1600 / SACE Isomax S7
ШРНН-Х-Х-2500(1600)-1250S УЗ2500OETL2500 / OETL16006-12 /40-630OETL1250 / SACE Isomax S7
ШРНН-Х-Х-2500(1600)-800S УЗ2500OETL2500/OETL16006-12 /40-630OETL800/ SACE Isomax S6
ШРНН-Х-Х-2500(1250)-1250S УЗ2500OETL2500/OETL12506-12 /40-630OETL1250 / SACE Isomax S7
ШРНН-Х-Х-2500(1250)-800S УЗ2500OETL2500 / OETL12506-12 /40-630OETL800/ SACE Isomax S6
ШРНН-Х-Х-1600(1250)-1250S УЗ1600OETL1600 / OETL12506-12 /40-630OETL1250 / SACE Isomax S7
ШРНН-Х-Х-1600(1250)-800S УЗ1600OETL1600 / OETL12506-12 /40-630OETL800/ SACE Isomax S6
ШРНН-Х-Х-1600(800)-800S УЗ1600OETL1600 / OETL8006-12 /40-630OETL800/ SACE Isomax S6
ШРНН-Х-Х-1250(800)-800S УЗ1250QETL1250/OETL8006-12 /40-630OETL800/ SACE Isomax S6

Максимальное количество присоединяемых к аппаратам проводов или жил кабелей (медных или алюминиевых) и их сечения

Таблица 2.7

Номинальный ток вводных аппаратов, А Максимальное количество проводов или жил кабелейСечение, мм²
6301240
8002
10002
16003
25005
31506

Примечание: по заказу может быть изготовлен ШРНН с возможностью подключения шинопровода.
