SION - вакуумный выключатель

Производитель: Siemens
Номинальное напряжение, кВ: 10, 15; 20
Номинальный ток, А: 800, 1200; 2000; 2500, 3150

SION - вакуумный выключатель среднего напряжения Siemens для стандартного использования

1. Технические данные

Номинальное напряжение

до 24 кВ

Короткое замыкание ток отключения

до 40 кА

Рабочий ток

до 3150

Механические рабочих циклов

10.000 (M2)

Коммутационных циклов

10.000 (E2, C2)

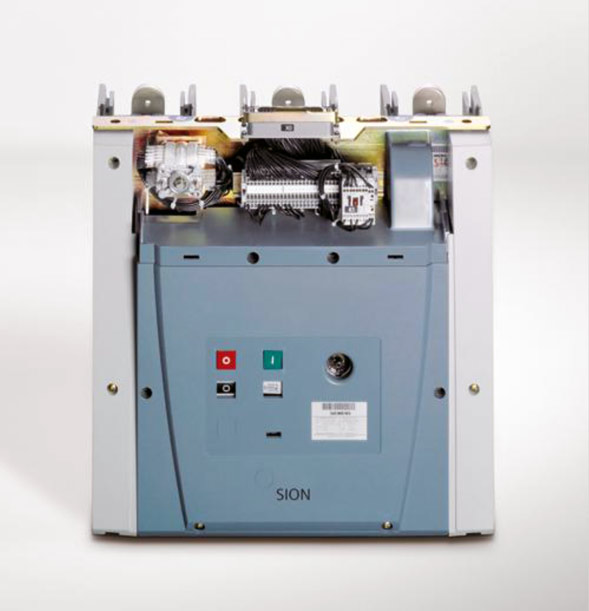

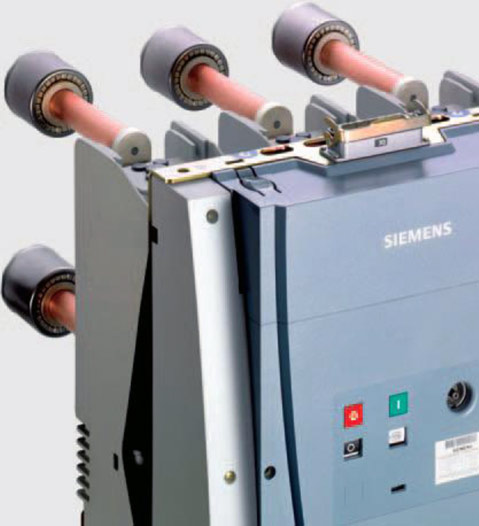

SION вид спереди
Обзор продукции

Обзор моделей

- Стандартный выключатель (стационарные / выкатного исполнения с установкой аксессуаров) - с выкатным модулем

SION – вакуумный выключатель Сименс

Основные данные
- от 6 до 20 кВ
- От 800 до 3150 А
- 12,5 кА - 40 кА
- Стандартные 10000 механических циклов
- Тип испытания в соответствии с IEC 62271-100
- короткие сроки поставки
- Техническое обслуживание не требуется до 10000 циклов

Особенности продукта

контактная система
Модульная конструкция
Вакуумные камеры расположены вертикально
С воздушной изоляцией
Передний привод, приводимый в действие пружиной, отдельный низковольтный интерфейс
Легкий доступ к низковольтному интерфейсу
Хорошо подходит для модернизации (LMT решение модернизации доступно)

Выкатная модель выключателя

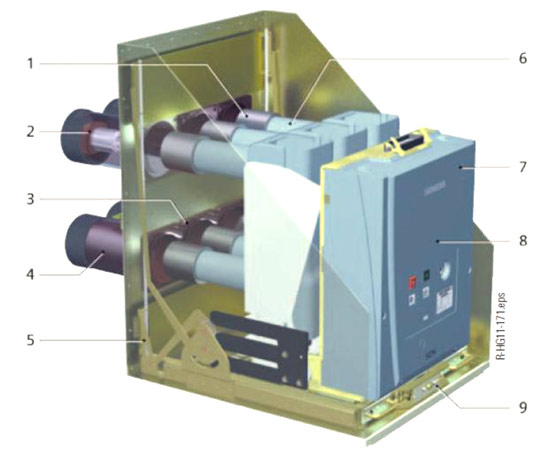

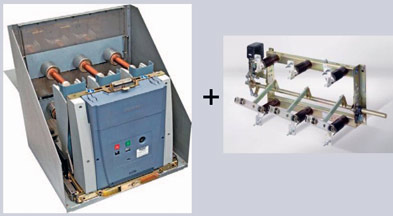

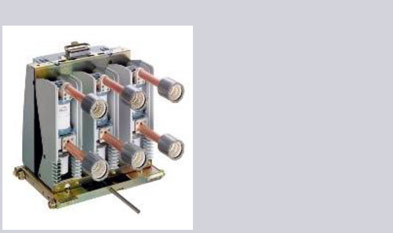

Выкатная модель СИОН
1 Контактная система
2 Неподвижный контакт
3 Затвор
4 Ввод
5 Картридж
6 Армировка контактов
7 Низковольтный интерфейс
8 Вакуумный выключатель
9 Выкатной элемент
Выкатной модуль содержит в отсеке панели все необходимые компоненты для автоматического выключателя.
Сигналы для обслуживания и положения выключателя передаются в подсоединяемый низковольтный модуль на низком напряжении интерфейс через позицию выкатного элемента вакуумного выключателя.
Ваша выгода
Простая интеграция в панель.
Выкатные модули были протестированы в соответствии с
- МЭК 62271-200
- Электрическая прочность
- Повышение температуры
- Коммутационная способность.

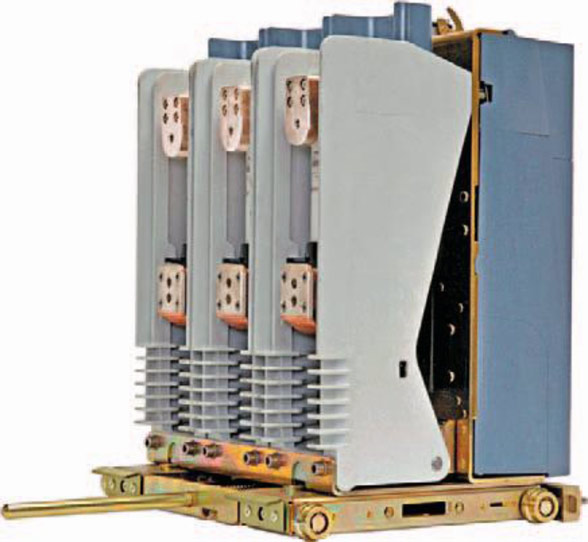

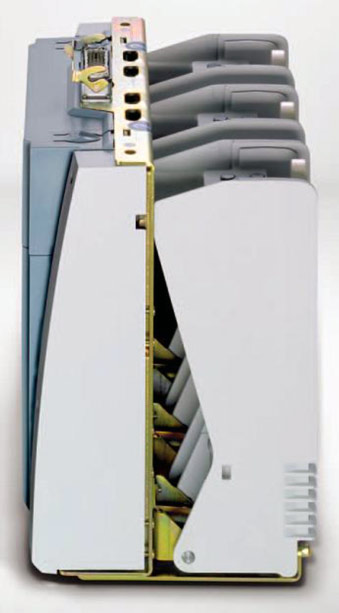

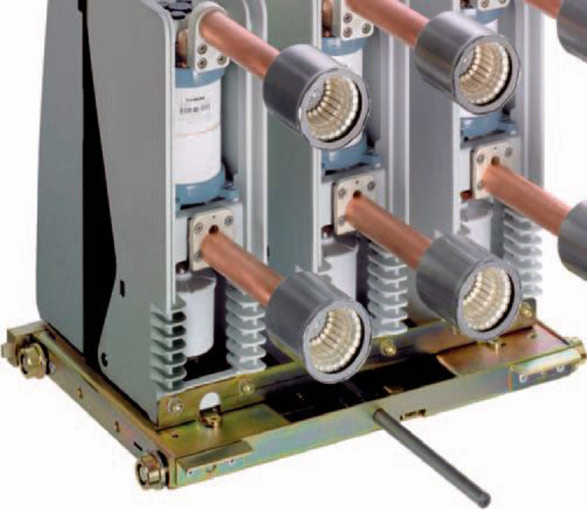

SION вид сбоку

Не требуется принудительного охлаждения
Техническое обслуживание до 10000 циклов
Боковая изоляция и небольшая глубина выключателя позволяют выделять небольшие размеры под отсек выключателя.

Нажатие кнопки OFF

Индикатор
«Включено /

Отключено
Счетчик циклов

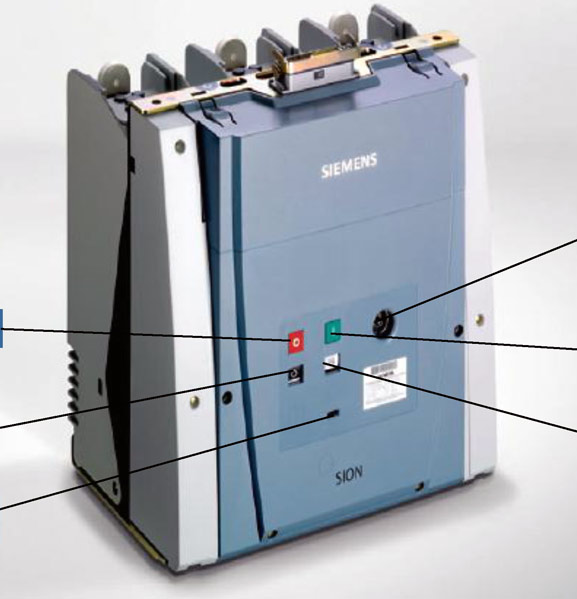

устройство передней панели выключателя

Рукоятка связи

Нажатие кнопки ON

Индикатор пружина взведена

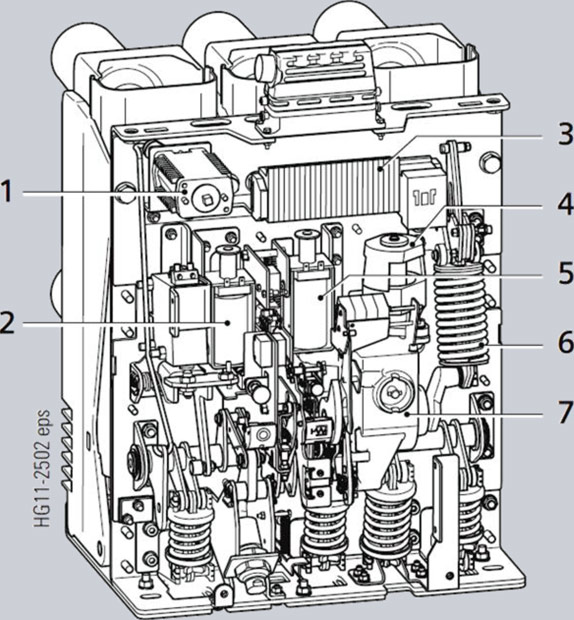

Приводной механизм вакуумного выключателя SION без крышки

приводной механизм

1 Вспомогательный переключатель

2 1-й выпуск
3 Клемник
4 Двигатель
5 Включающий соленоид
6 Включающая пружина
7 Распределительный щит

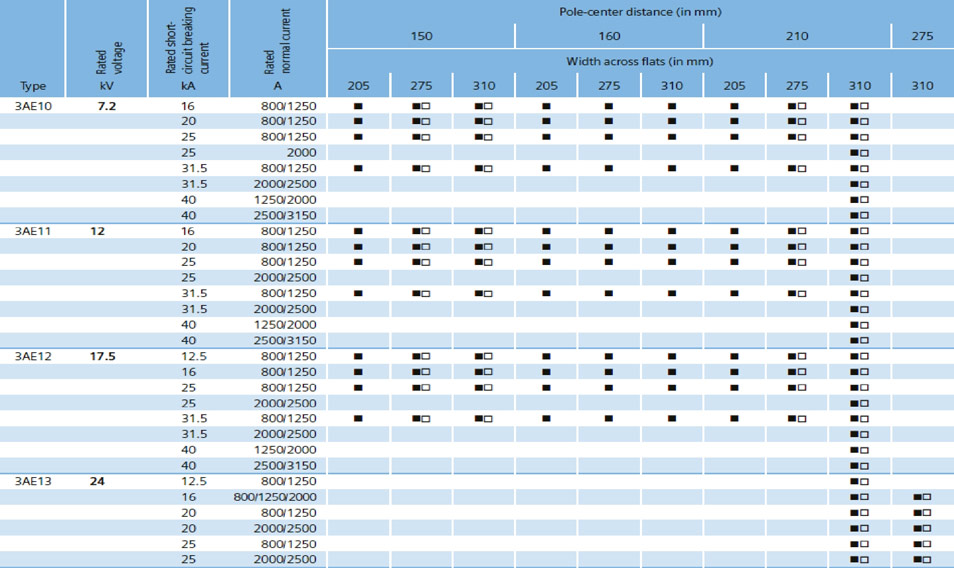

SION вакуумный выключатель модели MLFB

Стационарный SION

0 Стационарный SION VCB

SION VCB на выдвижном элементе

1 SION VCB на выдвижном элементе

SION VCB с контактной системой на выдвижном элементе

2 SION VCB с контактной системой на выдвижном элементе

SION VCB с контактной системой на выдвижном элементе, с неподвижных с фиксированными контактами и вводами

3 SION VCB с контактной системой на выдвижном элементе, с неподвижных с фиксированными контактами и вводами

SION VCB на картридже с выдвижным элементом,

5 SION VCB на картридже с выдвижным элементом,
контактным модулем, неподвижными контактами, вводами
и шторками

SION VCB на картридже с выдвижным элементом, контактным модулем, неподвижными контактами, вводами, шторками и заземлителем

6 SION VCB на картридже с выдвижным элементом, контактным модулем, неподвижными контактами, вводами, шторками и заземлителем
