Системы освещения

Искусственное освещение проектируется двух систем: общее - равномерное или локализованное, комбинированное - общее плюс местное. В основных помещениях зданий управления следует применять общее равномерное освещение, при котором рабочие и соседние с ним поверхности освещаются практически одинаково, что создает равные световые условия для работы в любом месте освещаемого пространства.

В отдельных помещениях (вестибюлях, гардеробных, гаражах, коридорах, электрощитовых и др.) целесообразно использовать общее локализованное освещение, при котором светильники размещаются применительно к расположению оборудования с целью создания относительно более высоких освещенностей и более благоприятных условий освещения на рабочих местах. При этом зоны локализации освещения могут выполняться и светильниками, отличными от используемых для общего освещения, что решается в каждом отдельном случае при проектировании.

Для примера: в вестибюле здания имеется киоск; над ним устанавливаются дополнительные осветительные приборы, создающее в этой зоне повышенное освещение - локализацию.

Следует обратить внимание на то, что нормы предусматривают возможность применения системы комбинированного освещения. Для этого в рабочих помещениях следует предусматривать возможность присоединения осветительных приборов местного освещения.

Для примера: журнальный столик в гостиной, подсветка рабочих мест кухни.

Виды освещения

Различают следующие виды освещения: рабочее, аварийное, безопасности.

Рабочее освещение устраивается во всех помещениях и создает на рабочих поверхностях нормируемую освещенность; аварийное освещение позволяет не прекращать работу в случае аварии в сети обычного освещения; освещение безопасности дает возможность людям легко и уверенно выйти из здания при аварии в сети обычного освещения.

Аварийное освещение устраивается в очень ответственных помещениях и, как правило, в зданиях управления не применяется, за исключением, пожалуй, гардеробов с числом мест хранения 300 и более, помещениях диспетчерских, узлов связи и некоторых других. Оно должно обеспечить освещенность 5 % нормируемой для рабочего освещения при системе общего освещения, но не менее 2 лк.

Освещение безопасности (аварийное для эвакуации) должно устраиваться в основных проходных помещениях, коридорах и на лестницах, служащих для эвакуации людей из зданий, где работает или пребывает одновременно более 50 чел; а также из здравпунктов, книго- и архивохранилищ, независимо от числа лиц, пребывающих там; актовых залах, гардеробных, в помещениях, где одновременно могут находиться более 100 чел. (большие аудитории, обеденные, актовые залы, конференц-залы).

Освещение безопасности должно обеспечивать освещенность не менее 0,5 лк на полу основных проходов и на ступеньках лестниц.

В административных зданиях следует устанавливать световые указатели "Выход" у выходов из помещений обеденных и актовых залов, конференц-залов и других помещений, рассчитанных на одновременное пребывание более 100 чел.; у выходов из коридоров, к которым примыкают помещения, где одновременно могут находиться более 50 чел.; у выходов с эстрад конференц-залов и актовых залов, вдоль коридоров длиной более 25 м. Световые указатели "Выход" должны присоединяться к сети освещения безопасности (эвакуационное), а световые указатели со встроенными автономными источниками питания - подсоединяться к сети рабочего освещения и автоматически переключаться на автономный источник питания при аварийном погасании рабочего освещения. Для дежурного освещения следует использовать светильники освещения безопасности или часть светильников рабочего освещения с питанием их от самостоятельной групповой линии. Для освещения безопасности рекомендуется использовать часть светильников общего освещения. Для освещения аварийного и безопасности (эвакуационного) следует применять лампы накаливания или люминесцентные при условии питания ламп во всех режимах переменным током напряжением не ниже 90 % номинального. Освещение аварийное и безопасности в достаточной степени должно быть резервировано за счет рационального выбора схемы питания, особенно если оно может быть осуществлено при минимальной затрате средств.

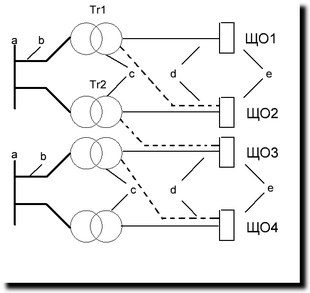

Схема резервирования питания освещения:

а - секции ГРУ (главное распределительное устройство);

b - высоковольтные кабели;

с - силовые трансформаторы;

d - питающая сеть; е - магистральный или групповой осветительный щиток;

ЩО1-4 - схемы резервирования питания щитов освещения.

ЩО1-питание от одного трансформатора (Tr1);

ЩО2, ЩО4-питание от разных трансформаторов одних секций ГРУ;

ЩО3-питание от разных трансформаторов разных секций ГРУ.

На рисунке представлены в упрощенном виде основные схемы резервирования питания освещения.

Следует отметить, что полная сетка возможных схем выглядит несколько сложнее.

Кроме того, возможны схемы резервирования на постоянном токе и любые из звеньев сети, показанных на рисунке, могут быть по назначению не только осветительными, но и силовыми.

Каждое показанное на схеме присоединение к щитку соответствует отдельной группе ламп одного и того же (для данного случая) помещения.

Из рассмотрения рисунка можно сделать вывод, что требованиям ПУЭ к питанию освещения безопасности во всех случаях удовлетворяют схемы ЩО2, ЩО3, ЩО4.

Вместе с тем необходимо отметит следующее:

1. Отнюдь не обязательно выбирать каждый раз схему с минимальным нормативным резервированием, если без увеличения или при незначительном увеличении затрат может быть достигнуто повышенное резервирование, от этого не следует отказываться. Часто оказывается целесообразным вместо схемы ЩО2, ЩО4 применять более надежные cxeмы ЩО3.

2. Повышение надежности питания освещения желательно во всех случаях. Четкой границы между необходимостью и отсутствием необходимости в аварийном освещении нет: об очень многих помещениях можно сказать, что в них желательно обеспечить бесперебойность освещения, но классифицировать эти помещения как требующие аварийного освещения ПУЭ необязательно. В этой связи не следует пренебрегать и такими схемами, как ЩО1. Так, например, питание светильников общего освещения разными группами от одного щитка (схема ЩО1) реально повышает бесперебойность работы освещения.

И последнее по этому разделу - если у вас свой дом, вы питаетесь от трансформаторной подстанции с двумя и более трансформаторами и вы достаточно не бедный человек, то схема питания ЩО3 лучшее что может быть для бесперебойного (по максимуму) электроснабжения (с установкой АВР).
