SPO разъединитель
SPO на 220 кВ 2500A

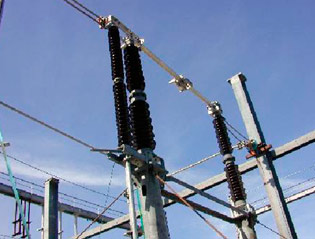

SPO вертикально-поворотного (рубящего) типа, производства Alstom Grid, на номинальные напряжения 200-750 кВ. Два отдельных гальванизированных изолирующих стальных основания поддерживают изоляторы и подвижные части, обеспечивая жесткую конструкцию. Все подшипники и приводной механизм изолированы от первичной силовой цепи. Разъединители соответствуют с последним стандартам МЭК, производитель поддерживает системы обеспечения качества в соответствии с ISO 9001 (2000) и ISO 14001. Благодаря смазанным на весь срок службы или самосмазывающимся частям, самоочистке контактов и некоррозионным материалам, разъединители практически не требуют обслуживания.
Дополнительная комплектация
SPO может быть оборудован или легко дополнен одним или двумя заземляющими ножами на фазу. Также может быть оснащен роговыми разрядниками или высокоэффективными контактами (приложение B IEC62271-102). Встроенные заземляющие ножи, могут также быть укомплектованы устройствами переключения индукционного тока (приложение C IEC62271-102).
Междуфазное расстояние определяется схемой подстанции.

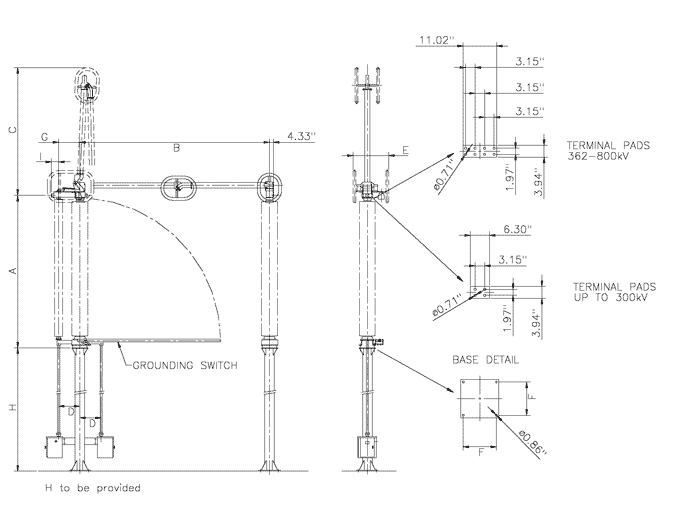

Технические данные (IANSI)
| Номинальное напряжение (ГОСТ) | Номинальный ток / кратковременно выдерживаемый ток | Испытательное напряжение полного грозового импульса, относительно земли | A | B | C | D | E | F | Г | Я |
| кВ | A/кA | кВ | дю-ймы | дю-ймы | дю-ймы | дю-ймы | дю-ймы | дю-ймы | дю-ймы | дю-ймы |
| 245 (220) | 4000/63 | 1050 | 100.28 | 118.11 | 66.93 | 16.73 | 19.69 | 13.39 | 23.72 | 6.69 |
| 362 (330) | 4000/63 | 1300 | 117.40 | 145.67 | 92.52 | 23.62 | 31.50 | 15.75 | 31.50 | 7.87 |
| 550 (500) | 4000/63 | 1800 | 163.43 | 210.63 | 112.20 | 23.62 | 39.37 | 15.75 | 31.50 | 7.87 |
| 800 (750) | 4000/63 | 2050 | 205.32 | 236.22 | 151.57 | 23.62 | 39.37 | 15.75 | 31.50 | 7.87 |
* ANSI параметры также доступны
