Стержневые подвесные изоляторы CHINT
Серия комбинированных изоляторов

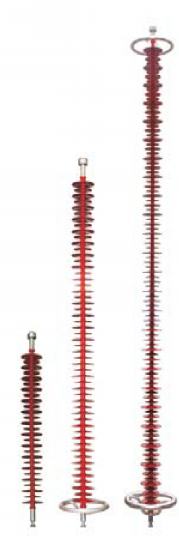

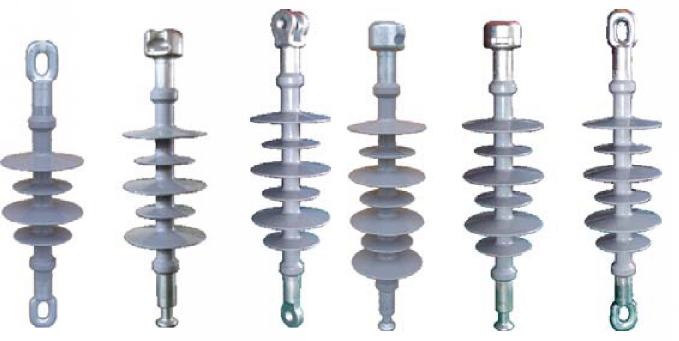

Серия стержневых подвесных изоляторов от компании Chint electric (Китай)
Введение
Стержневые комбинированные изоляторы применяются для изоляции и механических соединений на воздушных линиях электропередачи.
Стандарты
IEC1109.
Муфта в соответствии со стандартом IEC61466-1.
Обозначение модели
Код муфты (нижний металлический фитинг)
Код муфты (верхний металлический фитинг)
Расчетная механическая нагрузка (кН)
Номинальное напряжение (кВ)
Конструктивный код
Комбинированный подвесной изолятор
4. Условия эксплуатации
температура окружающей среды: -50°С ~ ч-50°С;
высота установки над уровнем моря: не более 3000 м;
частота: не выше 100 Гц.
Таблица 5. Технические параметры
| тип изолятора | Рис | Номинальное напряжение, кВ | Расчетная нагрузка, кН | Высота Н, мм | Разрядное расстояние, | расстояние тока утечки, мм | Выдерживаемое напряжение грозового (пиковое) | |
| FXBW-12/70 | 1 | 12 | 70 | 360 | 215 | 480 | 110 | 50 |
| FXBW1-15/70 | 1 | 15 | 70 | 360 | 215 | 480 | 110 | 50 |
| FXBW-15/70 | 2 | 15 | 70 | 415 | 275 | 480 | 120 | 60 |
| FXBW1-17.5/70 | 2 | 17.5 | 70 | 415 | 275 | 480 | 120 | 60 |
| FXBW-17.5/70 | 3 | 17.5 | 70 | 455 | 320 | 550 | 135 | 70 |
| FXBW1-24/70 | 3 | 24 | 70 | 455 | 320 | 550 | 135 | 70 |
| FXBW-24/70 | 4 | 24 | 70 | 500 | 355 | 750 | 150 | 80 |
| FXBW1-28/70 | 4 | 28 | 70 | 500 | 355 | 750 | 150 | 80 |
| FXBW-28/70 | 5 | 28 | 70 | 525 | 400 | 900 | 185 | 95 |
| FXBW1-33/70 | 6 | 33 | 70 | 525 | 400 | 900 | 185 | 95 |
| FXBW-33/70 | 6 | 33 | 70 | 610 | 455 | 1250 | 230 | 105 |
| FXBW-36/70 | 6 | 36 | 70 | 610 | 455 | 1250 | 230 | 105 |
Стержневые подвесные изоляторы
| тип изолятора | Рис | ное напряжение, кВ | Расчетная нагрузка, кН | Высота Н, мм | Разрядное расстояние, | рассто-яние тока утечки, мм | Выдержи- ваемое напряжение грозового (пиковое) | Выдержи- ваемое влажное состояние, кВ |
| FXBW-72.5/70 | 7 | 72.5 | 70 | 820 | 710 | 2210 | 410 | 185 |
| FXBW-72.S/100 | 7 | 72.5 | 100 | 860 | 710 | 2210 | 410 | 185 |
| FXBW-123/70 | 7 | 123 | 70 | 1220 | 1055 | 3400 | 550 | 230 |
| FXBW-123/100 | 7 | 123 | 100 | 1255 | 1055 | 3400 | 550 | 230 |
| FXBW-245/100 | 8 | 245 | 100 | 2230 | 2000 | 6500 | 1050 | 400 |
| FXBW-50ty210 | 9 | 500 | 210 | 4450 | 4050 | 13850 | 2250 | 740 |
6. Внешний вид и размеры (см. рис. 6.1, 6.2)

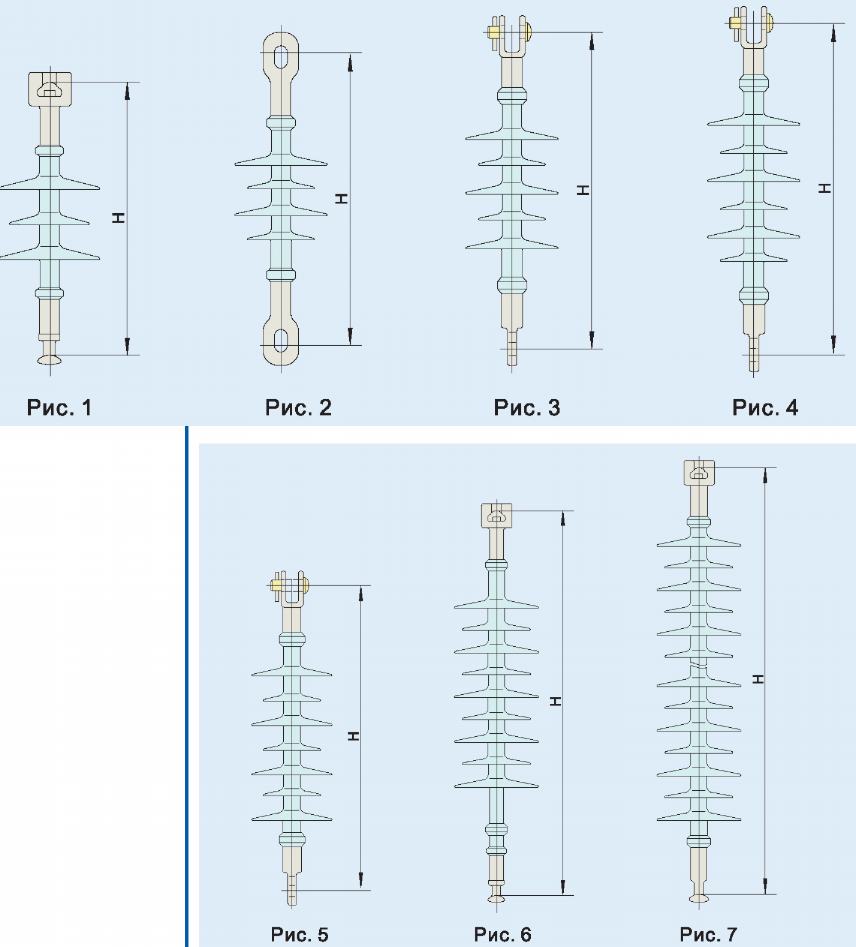

Рис. 6.1 Внешний вид стержневых подвесных изоляторов

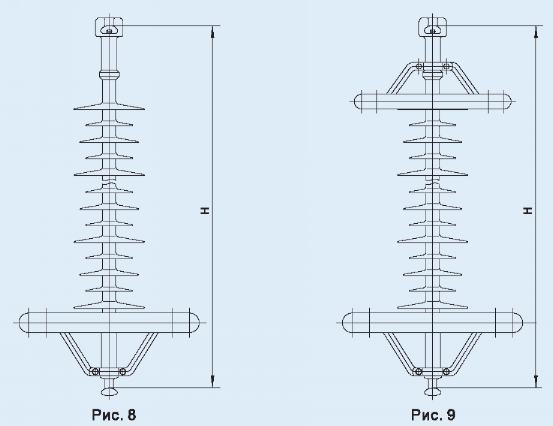

Рис. 6.2 Внешний вид стержневых подвесных изоляторов
