Технические характеристики КРУЭ
Технические характеристики
| Наименование параметра | ЯГК-110 | ЯЭГ-220 | ЯЭУ-330 | ЯЭУ-500 | ЯЭУ-800 | |
| Номинальное напряжение и соответствующее ему наибольшее рабочее напряжение, кВ | 110/126 | 220/252 | 330/362 | 500/525 | 800 | |
| Испытательное напряжение кратковременное (одноминутное) переменное, кВ | 230 | 395 | 450 | 620 | 830 | |
| Испытательное напряжение полного грозового импульса относительно земли, кВ | 550 | 950 | 1175 | 1425 | 2100 | |
| Испытательное напряжение коммутационного импульса относительно земли, кВ | 230 | 395 | 950 | 1175 | 1425 | |
| Номинальный ток, А сборные шины отводы | 3150 2000 | 3150 2000 | 3150-8000 2000-4000 | 3150-6000 2000-4000 | 8000 8000 | |
| Номинальная частота тока, Гц | 50 | 50 | 50 | 50/60 | 50/60 | |
| Нижний предел избыточного давления элегаза при температуре 20 °С, МПа (кгс/см² ): для выключателя |
0,35 (3,5) |
0,50 (5,0) 0,70 (7,0) |
0,50 (5,0) 0,60 (6,0) |
0,62 (6,2) |
0,62 (6,2) | |
| для трансформаторов напряжения | 0,40 (4,0) | 0,39 (3,90) | 0,39 (3,90) | 0,45 (4,5) | 0,40 (4,0) | |
| для других модулей | 0,25 (2,5) | 0,29 (2,90) | 0,29 (2,90) | 0,45 (4,5) | 0,40 (4,0) | |
| Тип выключателя | ВГ-110 | ВГГК-220 | ВГК-330 | ВГК-500 | ВГК-800 | |
| Номинальный ток отключения, кА | 40 | 40/50 | 40/63 | 50 | 50 | |
| Число разрывов на полюс | 1 | 1 | 1/2 | 1 | 2 | |
| Коммутационный ресурс. Допустимое число операций "О/В" в диапазоне от 60 до 100 % Io, ном и Iв, ном | 20/10 | 20/10 | 20/10 - 15/8 | 18/9 | ||
| Полное время отключения, с, не более | 0,055 | 0,055 | 0,055 | 0,04 | 0,04 | |
| Вид привода | гидравлический | |||||
| Собственное время отключения, с | 0,030 | 0,030 | 0,030 | 0,030 | 0,017 | |
| Собственное время включения, с, не более | 0,10 | |||||
| Трансформатор тока | ||||||
| Номинальный первичный ток, А | 600-1200-2000 | 600-1200-2000 | 1000,2000, 1500,3000, 4000, 8000 | 1000, 2000, 1500,3000, 4000 | 1000 ,2000, 1500, 3000, 4000, 8000 | |
| Номинальный вторичный ток, А | 1 | 1 | 1 | 1 | 1 | |
| Количество вторичных обмоток | 4 | 4 | 5 | 5 | 5 | |
| Вторичная обмотка для измерений | 15 -20-30 ВА класс 0,5-0,2-0,2S | 30 ВА класс 0,5-0,2-0,2S | 30 ВА класс 0,5-0,2 | 30 ВА класс 0,5-0,2 | 30 ВА класс 0,5-0,2 | |
| Вторичная обмотка для защиты | 15 ВА класс 10Р 15-20-30 | 30 ВА класс 10Р 25-25-26 | 30 ВА класс 10Р ,21 | 30 ВА класс 10Р, 21 | 30 ВА класс 10Р, 21 | |
| Утечка элегаза в год, % от массы, не более | 1 | |||||
Габаритные размеры ячейки, мм
| 1800 3630 2440 | 3000 8400 4600 | 8600 4500 8500 | 11000 5800 6000 | 46000 15500 5700 | |
Изготовители: ОАО «Энергомеханический завод», г.С-Петербург;
Hyundai Heavy Industries Co Ltd., Республика Корея
Наша компания занимается разработкой высоковольтной коммутационно - измерительной аппаратуры (выключатели, КРУЭ, трансформаторы тока, предохранители) от 6 до 1150 кВ и проводит сертификационные испытания высоковольтных аппаратов на указанное напряжение.
КРУЭ типа ЯГК-110, ЯГК-132, ЯЭГ-220, ЯЭУ-330, ЯЭУ-500, ЯЭУ-800
КРУЭ представляет собой комплекс аппаратов: выключателей, разъединителей, заземлителей, трансформаторов тока и напряжения, соединительных элементов, вводов кабельных и воздушных, токопроводов и др., помещенных в металлическую оболочку, заполненную шестифтористой серой.
КРУЭ предназначены для эксплуатации в закрытом помещении в районах с умеренным и холодным климатом (исполнение УХЛ4) и соответствуют международным и российским стандартам.
| Достоинства: | |
 | Возможность создания подстанций с любой компоновкой |
| Экономия площадей |
| Повышенная безопасность, надежность и простота конструкции |
| Высокая сейсмостойкость |
| Экологическая безопасность |
 |  |
| КРУЭ 220 кВ | Ячейка КРУЭ 110 кВ типа ЯГК |
 | |
| Подстанция 110 кВ. | |
 | |

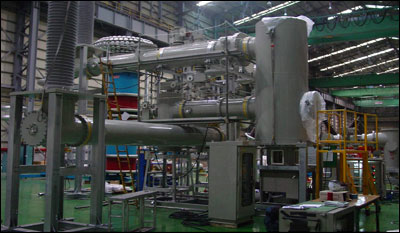

| КРУЭ 500 кВ | |
 | |

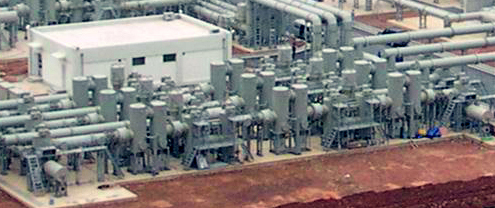

КРУЭ 800 кВ
