Технология отключения в сетях среднего напряжения

Отключение тока является необходимым действием, выполняемым в электрической цепи с целью обеспечения безопасности людей и оборудования в случае возникновения повреждения, а также для управления и контроля распределения и использования электрической энергии.

Предметом данной работы является подробное представление преимуществ, недостатков и областей применения уже используемых и новых технологий отключения по среднему напряжению.

После описания теоретических аспектов, характеризующих токи отключения и процесс отключения, автор затрагивает тему отключения в воздухе, в масле, в вакууме и в элегазе (среда SF6) и в конце описания дает две сравнительных таблицы. В настоящее время наиболее предпочтительной является технология отключения с разрывом электрической дуги либо в элегазе, либо в вакууме. Эта технология заслуживает подробного анализа.

1 Введение

От электростанции электрическая энергия подается на пункты потребления по электрической сети, схема которой представлена на рисунке 1. Необходимо иметь возможность отключить ток в любой точке сети с целью обеспечения эксплуатации и технического обслуживания или для защиты сети в случае возникновения повреждения. Требуется также обеспечить восстановление тока в различных ситуациях, при нормальном режиме работы или при повреждении. Для этого используются отключающие устройства, выбор которых обуславливается характером тока отключения и областью применения (см. рис. 2). Токи отключения можно разделить на три категории:

Ток нагрузки, как правило, меньше или равен номинальному току Ir. Номинальный ток Ir является действующим значением тока, который должно выдерживать оборудование в течение неопределенно долгого промежутка времени в заданных условиях использования и работы.

Ток перегрузки, когда ток превышает свое номинальное значение.

Ток короткого замыкания, в случае возникновения повреждения в сети, значение которого зависит от мощности источника энергии, характера повреждения и величины полного сопротивления со стороны источника питания цепи.

Кроме того, независимо от условий - отключение, включение или продолжительный режим работы, все эти устройства подвергаются действию следующих нагрузок:

механическое напряжение в диэлектрике от воздействия электрического напряжения;

тепловое напряжение (обычные токи и токи повреждения);

электродинамические силы (ток повреждения); механическое напряжение. Наиболее значительные нагрузки связаны с переходными процессами, которые возникают при выполнении коммутационных операций и в случае отключения токов повреждения с разрывом электрической дуги. Несмотря на использование современных методов моделирования, представляется сложным спрогнозировать поведение этой дуги.

Тем не менее, накопленный опыт, используемые технологии и экспериментальные исследования, в значительной мере, способствуют успешной разработки отключающих устройств. Эти устройства называются «электромеханическими», так как на сегодняшний день технология статического отключения в сетях среднего и высокого напряжения с точки зрения технико-экономических показателей пока еще не рассматривается. Таким образом, из всех типов отключающих устройств наибольший интерес представляют (автоматические) выключатели, так как они способны устанавливать, выдерживать и отключать ток в нормальном и аноманольном режимах (короткое замыкание). В данной работе речь идет, главным образом, об отключении переменного тока с помощью выключателя. Рассматриваемый диапазон относится к области среднего напряжения (1 - 52 кВ), поскольку именно для этого уровня напряжения существует наибольшее количество методов отключения. В первой части настоящего документа рассматриваются явления, возникающие при отключении и включении. Во второй части представлены четыре типа технологий отключения, получившие в настоящее время наибольшее распространение, а именно, метод отключения в воздухе, масле, вакууме и элегазе.

Передающая сеть очень Питающая сеть Распределительная сеть Распределительная сеть

высокого напряжения (СВН) высокого напряжения (ВН) среднего напряжения (СН) низкого напряжения (НН) 800 кВ - 300 кВ 300 кВ - 52 кВ 52 кВ - 1 кВ 1 кВ - 220 В

Схема электрической сети

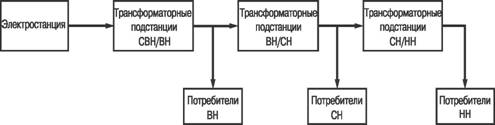

Рис. 1: Схема электрической сети

Рис. 2 : Различные коммутационные устройства, их функции и назначение

¦ Определение в соответствии

со стандартом МЭК

¦ Функция

ВключениеОтключениеИзоляция
************
РазъединительМеханическое коммутационное устройство, обеспечивающее в положении отключения секционирование, соответствующее указанным в стандарте требованиям.

Данное устройство гарантирует безопасную изоляцию цепи, часто используется вместе с заземляющим разъединителем.

данетда ?данетнетда
Заземляющий

разъединитель

Специальный разъединитель, разработанный для подсоединения фазных проводов к земле.

Данное устройство предназначено для обеспечения безопасности в случае проведения работ в цепях, используется для соединения токопроводящих проводов, находящихся не под напряжением, с землей.

данетда ?данетнетнет
ВыключательМеханическое коммутационное устройство, способное включать, выдерживать и прерывать ток в нормальных условиях работы цепи, в том числе, ток перегрузки при эксплуатации сети.

Данное устройство предназначено для управления цепями (отключение и включение), часто используется для обеспечения функции секционирования. В распределительных сетях среднего напряжения (СН) общего пользования

и частных сетях данное устройство часто применяется вместе с предохранителями.

дададададанетда ?
КонтакторМеханическое коммутационное устройство, имеющее одно нерабочее положение, управляемое не вручную, способное устанавливать, выдерживать и прерывать ток в нормальных условиях работы цепи, в том числе в режиме перегрузки при эксплуатации.

Данное устройство рассчитано на очень частое срабатывание, используется, главным образом, для управления двигателями.

дададададанетнет
Автоматический выключательМеханическое коммутационное устройство, способное включать, выдерживать и прерывать ток в нормальных условиях работы цепи, а также в ненормальных условиях эксплуатации цепи, указанных в стандарте, например, в случае короткого замыкания.

Коммутационное устройство общего назначения. Помимо управления цепями данное устройство обеспечивает их защиту от электрических повреждений. Используется вместо контакторов для обеспечения управления двигателями большой мощности в сетях среднего напряжения (СН).

дадададададанет

*= в вакууме ** = под нагрузкой *** = в условиях короткого замыкания ? = в соответствии с условиями эксплуатации

"
