Текущий ремонт разъединителей РЛНД, РЛНЗ, РНД-110,220; РНДЗ-2-500

Текущий ремонт разъединителей типа РЛНД, РЛНЗ, РНД-110,220; РНДЗ-2-500/3200У1 (РНДЗ-2-500/2000У1)»

Технологическая карта

ПЕРЕЧЕНЬ ПРИНЯТЫХ СОКРАЩЕНИЙ

АЭС– атомная электростанция;

ГЖ– горючая жидкость;

г/п– грузоподъемность;

ГОСТ– государственный стандарт;

ИТР– инженерно-технические рабочие;

КС– контактное соединение

ЛВЖ– легковоспламеняющаяся жидкость;

ОСТ– отраслевой стандарт;

отм.– отметка высотная;

СИЗ– средства индивидуальной защиты;

СТК– служба технического контроля;

ТК– технологическая карта.

1ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1Настоящая технологическая карта на «Текущий ремонт разъединителей типа РЛНД, РЛНЗ, РНД-110,220; РНДЗ-2-500/3200У1 (РНДЗ-2-500/2000У1)» (далее по тексту ТК) разработана для выполнения работ на трансформаторах напряжения и трансформаторах тока на НВ АЭС.

1.2Настоящая ТК разработана на основании документации:

-КЛО.412.326 «Разъединители типа РНД-110/1000У1, РНДЗ-110/1000У1, РНДЗ-110/2000У1. Техническое описание и инструкция по эксплуатации»;

-КЛО.412.248 «Разъединители. Техническое описание и инструкция по эксплуатации»

-КЛО.412.134 «Разъединители типа РНДЗ-500/3200У1. Инструкция по монтажу и эксплуатации»;

-КЛО.412.124 «Инструкция по монтажу и эксплуатации разъединителей 110-500 кВ»;

-КЛО.412.029 «Инструкция по монтажу и эксплуатации разъединителей типа РЛНД с ручным приводом».

1.3До начала текущего ремонта разъединителей типа РЛНД, РЛНЗ, РНД-110,220; РНДЗ-2-500/3200У1 (РНДЗ-2-500/2000У1) находящихся на , необходимо ознакомить исполнителей работ с заводской документацией и с настоящей ТК под роспись в листе ознакомления настоящей ТК.

1.4Технологическая карта разработана в соответствии с нормативно - технической документацией, указанной в таблице 1.1.

Таблица 1.1 – Нормативно - техническая документация

ОбозначениеНаименование

НП-001-97 (ПН АЭ Г -01-011-87, ОПБ-88/97)Общие положения обеспечения безопасности атомных станций

РД ЭО 0198-2000Техническое обслуживание и ремонт систем и оборудования АС сборка фланцевых соединений. Общие технические требования

СО 153-34.03.204

(РД 34.03.204-93)Правила безопасности при работе с инструментом и приспособлениями

РД 34.03.204-93Правила безопасности при работе с инструментом и приспособлениями

ПБ 03-576-03Правила устройства и безопасной эксплуатации сосудов, работающих под давлением

СТО 1.1.1.02.001. 0673-2006Правила охраны труда при эксплуатации тепломеханического оборудования и тепловых сетей атомных станций ФГУП концерн «Росэнергоатом»

СТО 1.1.1.01.0678-2007Основные правила обеспечения эксплуатации атомных станций.

ПОТ РМ-020-2001Межотраслевые правила по охране труда при электро- и газосварочных работах

ГОСТ 10434-82Соединения контактные электрические. Классификация. Общие технические требования.

ППБ АС-2011Правила пожарной безопасности при эксплуатации атомных станций

ИОТ-16-08Инструкция по охране труда для электрослесаря по ремонту оборудования распределительных устройств (напряжением 500 кВ)

2ОБЩИЕ ПОЛОЖЕНИЯ

2.1Настоящая технологическая карта на текущий ремонт разъединителей типа РЛНД, РЛНЗ, РНД-110,220; РНДЗ-2-500/3200У1 (РНДЗ-2-500/2000У1) в целом. Указание возможных для применения при выполнении операций видов оборудования, технологической оснастки. ТК предназначена для ремонтного персонала электрического цеха АЭС и при организации и проведении ремонтов разъединителей типа РЛНД, РЛНЗ, РНД-110,220; РНДЗ-2-500/3200У1 (РНДЗ-2-500/2000У1).

2.2Разъединители наружной установки типа РНД-110/1000У1, РНДЗ-110/1000У1 и РНДЗ-110/2000У1 предназначены для включения и отключения под напряжением обесточенных участков цепи высокого напряжения, а также заземления отключенных участков при помощи стационарных заземляющих ножей при их наличии.

2.3Разъединители изготавливаются в климатическом исполнении У, категория размещения I по ГОСТ 15150-69, при этом:

2.3.1Высота установки над уровнем моря не более 1000 м.;

2.3.2Верхнее и эффективное значение температуры окружающего воздуха равны соответственно плюс 40°С и 35°С;

2.3.3Нижнее рабочее значение температуры окружающего воздуха минус 45°С;

2.3.4Скорость ветра до 40 м/с при отсутствии гололеда и не более 15 м/с в условиях гололеда толщиной не более 10 мм.

2.4Разъединители наружной установки, двухколонковые серии РНДЗ на 3200, они предназначены для включения и отключения под напряжением обесточенных участков сетей переменного тока при высоте установки над уровнем моря до 1000 м и температуре окружающей среды выше плюс 40°С (эпизодически минус 45°С).

2.5Разъединители соответствуют ГОСТ 689-90 и рассчитаны на работу при следующих механических и ветровых нагрузках:

2.5.1Сила тяжения провода при скорости ветра 40 м/с без гололеда – 150 кгс;

2.5.2Сила тяжения провода при скорости ветра 15 м/с при гололеде – 200 кгс;

2.5.3Толщина гололеда – 20 мм.

2.6Длина пути утечки изоляции должна удовлетворять требованиям ГОСТ 9920-89.

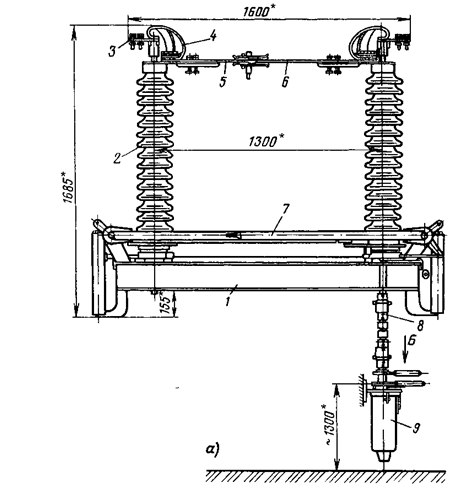

Общий вид разъединителей типа РЛНД, РЛНЗ, РНД-110,220; РНДЗ-2-500

2.7Общий вид разъединителей типа РЛНД, РЛНЗ, РНД-110,220; РНДЗ-2-500/3200У1 (РНДЗ-2-500/2000У1) показан на рис 1.

1-основание; 2-колонки изоляторов; 3-зажимы; 4-гибкие связи; 5-нож; 6-лопатка с пальцевыми ламелями; 7- заземляющий нож разъединителя; 8-вал; 9-привод.

* - размеры для справок

Рис.1 Общий вид и габаритные размеры разеденителей-110-500кВ

2.8Для разъединителей 110-500 кВ в соответствии с нормами и периодичности электрооборудования ЭЦ АЭС установлены следующие виды ремонта:

-Текущий ремонт производится 1 раз в 3 года и имеет цель обеспечения или восстановления работоспособности изделия, и состоящий в замене и (или) восстановлении отдельных частей;

-Капитальный ремонт производится 1 раз в 6 лет с целью полного восстановления ресурса оборудования.

2.9Основные параметры разъединителей 110-500 кВ должны соответствовать требованиям и документам завода изготовителя на них.

2.10До начала текущего ремонта разъединителей типа РЛНД, РЛНЗ, РНД-110,220; РНДЗ-2-500/3200У1 (РНДЗ-2-500/2000У1) находящихся на , необходимо ознакомить исполнителей работ с проектно - конструкторской документацией и с настоящей ТК под роспись в листе ознакомления настоящей ТК.

2.11Требования ТК являются обязательными для персонала, выполняющего слесарные и контрольные операции при выполнении работ по текущему ремонту разъединителей типа РЛНД, РЛНЗ, РНД-110,220; РНДЗ-2-500/3200У1 (РНДЗ-2-500/2000У1) на открытых распределительных устройствах .

2.12Работы по текущему ремонту разъединителей типа РЛНД, РЛНЗ, РНД-110,220; РНДЗ-2-500/3200У1 (РНДЗ-2-500/2000У1) выполнять по рабочим чертежам и по производственно-технологической документации (настоящая ТК) имеющие штамп «В ПРОИЗВОДСТВО». Отсутствие подписей, фамилий, должностей лиц, указанных в соответствующих формах, а так же дат и оттисков является нарушением оформления документа. Документы, оформленные с нарушениями, являются не действительными.

3ТРЕБОВАНИЯ К ПЕРСОНАЛУ, КВАЛИФИКАЦИЯ

3.1Инженерно-технические работники и специалисты, осуществляющие руководство работами по текущему ремонту разъединителей типа РЛНД, РЛНЗ, РНД-110,220; РНДЗ-2-500/3200У1 (РНДЗ-2-500/2000У1) на , должны быть аттестованы в соответствии с «Типовым положением о порядке проверки знаний правил, норм и инструкций по безопасности в атомной энергетике у руководителей и специалистов» и иметь соответствующие

3.2К работам по текущему ремонт разъединителей типа РЛНД, РЛНЗ, РНД-110,220; РНДЗ-2-500/3200У1 (РНДЗ-2-500/2000У1) допускаются лица не моложе 18 лет, прошедшие медицинское освидетельствование, аттестованные квалификационной комиссией на право выполнения соответствующих видов работ (огневые, стропальные, работы с г/п механизмами и др.) и имеющие удостоверения на право выполнения этих видов работ, а также имеющие опыт практической работы с электрооборудованием. Объем подготовки, порядок испытаний и периодичность повторных проверок определяется предприятием, выполняющим соответствующие работы.

3.3Операционный контроль осуществляется в процессе выполнения работ непосредственными исполнителями и ИТР монтажной (ремонтной) организации в соответствии с правилами и нормами действующими в атомной энергетики, операциями данной технологической инструкции.

4ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

4.1Организационные мероприятия, обеспечивающие безопасные условия труда.

4.1.1Для безопасного проведения работ должны выполняться следующие организационные мероприятия:

-оформление работ нарядом-допуском;

-допуск к работе;

-надзор во время работы;

-перевод на другое рабочее место

-оформление перерывов в работе;

-оформление окончания работы.

Ответственными за безопасность работ, выполняемых по нарядам, являются:

-выдающий наряд;

-руководитель работ;

-производитель работ;

-дежурный или лицо из числа оперативно-ремонтного персонала, подготавливающий рабочее место;

-допускающий к работам;

-наблюдающий;

-члены бригады.

4.1.2Оформить наряд-допуск, в соответствии с установленным на АЭС порядке, и передать его оперативному персоналу для подготовки рабочего места.

4.1.3Руководитель работ, производитель и допускающий перед началом работ проверяют правильность и качество подготовки рабочего места, правильность проведения организационных и технических мероприятий, направленных на безопасное проведение работ.

4.1.4При ремонте, если работа не закончена, наряд-допуск ежедневно прикрывается, рабочее место убирается, знаки, плакаты и ограждения сохраняются.

4.1.5Перед началом работы на следующий день производитель должен убедиться в целости и сохранности оставленных плакатов, ограждений, а также - надежности заземлений.

4.1.6По окончании рабочего дня и на выходные дни запрещается оставлять на рабочем месте инструмент, приспособления, ветошь.

4.1.7Требования к ручному инструменту:

Слесарный инструмент, инструмент с изолированными и неизолированными рукоятками повседневного применения должен быть закреплен за рабочими для индивидуального или бригадного использования.

-Бойки молотков и кувалд должны иметь гладкую слегка выпуклую поверхность без косины, сколов, выбоин, трещин и заусенцев.

-Работать с инструментом, рукоятки которого посажены на заостренные концы (напильники, шаберы и др.) без металлических бандажных колец, запрещается.

-Инструмент ударного действия (зубила, бородки, просечки, керны и пр.) должен иметь гладкую затылочную часть без трещин, заусенцев, наклепа и скосов. На рабочем конце не должно быть повреждений. Длина инструмента ударного действия должна быть менее 150 мм.

-При работе клиньями или зубилами с помощью кувалд должны применяться клинодер-жатели с рукояткой длиной не менее 0,7 м.

-При работах инструментом ударного действия рабочие должны пользоваться защитными очками для предотвращения попадания в глаза твердых частиц.

-При пользовании пассатижами должны применяться кольца. Размеры колец должны соответствовать размерам обрабатываемых заготовок. С внутренней стороны ручек клещей должен быть упор, предотвращающий сдавливание пальцев руки.

-Отвертка должна выбираться по ширине рабочей части (лопатки), зависящей от размера шлица в головке шурупа или винта.

-Размеры зева (захвата) гаечных ключей не должны превышать размеров головок болтов (граней гаек) более чем на 0,3 мм. Применение подкладок при зазоре между плоскостями губок и головок болтов или гаек более допустимого запрещается. Рабочие поверхности гаечных ключей не должны иметь сбитых скосов, а рукоятки - заусенцев. На рукоятке должен быть указан размер ключа. При отвертывании и завертывании гаек и болтов удлинять гаечные ключи дополнительными рычагами, вторыми ключами или трубами запрещается. При необходимости следует применять ключи с длинными рукоятками. Допускается удлинять рукоятки ключей дополнительными рычагами только типа “звездочка”.

-Инструмент на рабочем месте должен быть расположен так, чтобы исключалась возможность его скатывания и падения. Класть инструмент на перила ограждений или не огражденный край площадки лесов, подмостей, а также вблизи открытых люков, колодцев запрещается.

-Ответственным за исправное состояние слесарного инструмента является пользующийся им рабочий.

-Весь ручной слесарный инструмент должен периодически осматриваться инженерно-техническим работником, назначенным распоряжением по подразделению, но не реже 1 раза в квартал. Ответственность за исправность инструмента перед работой и в процессе работы определяется соответствующими правилами охраны труда. Неисправный инструмент должен изыматься.

4.1.8Требования безопасности при работе с электрифицированным инструментом.

Перед началом работ с ручными электрическими машинами, переносным электроинструментом и светильниками следует:

-проверить исправность кабеля (шнура), его защитной трубки и штепсельной вилки, целости изоляционных деталей корпуса, рукоятки и крышек щеткодержателей, защитных кожухов;

-проверить четкость работы выключателя;

-выполнить (при необходимости) тестирование устройства защитного отключения (УЗО);

-проверить работу электроинструмента или машины на холостом ходу.

Не допускается использовать в работе ручные электрические машины, переносный электроинструмент и светильники с относящимся к ним вспомогательным оборудованием, имеющие дефекты и не прошедшие периодической проверки (испытания).

Работникам, пользующимся электроинструментом и ручными электрическими машинами, не разрешается:

- передавать ручные электрические машины и электроинструмент, хотя бы на непродолжительное время, другим работникам;

- разбирать ручные электрические машины и электроинструмент, производить какой-либо ремонт;

- держаться за провод электрической машины, электроинструмента, касаться вращающихся частей или удалять стружку, опилки до полной остановки инструмента или машины;

- устанавливать рабочую часть в патрон инструмента, машины и изымать ее из патрона, а также регулировать инструмент без отключения его от сети;

- работать с приставных лестниц;

- для выполнения работ на высоте должны устраиваться прочные леса или подмости.

4.1.9Требования безопасности при работе с легковоспламеняющимися жидкостями и горючими жидкостями (далее по тексту ЛВЖ и ГЖ).

Составление и разбавление всех видов лаков и красок необходимо производить в специальных помещениях с естественной или принудительной вентиляцией.

При разливе масел необходимо собрать его в отдельную тару, место разлива протереть сухой ветошью.

При работе с ЛВЖ и ГЖ необходимо соблюдать меры пожарной безопасности: не курить, не пользоваться открытым огнем, не допускать во время работы вблизи ЛВЖ искрения, в том числе при коммутации в цепях электрического тока.

Запрещается убирать помещение мастерской с применением бензина, керосина и других легковоспламеняющихся и горючих жидкостей.

При попадании масла на кожу и слизистую оболочку глаз необходимо обильно промыть кожу теплой мыльной водой, слизистую оболочку глаз - теплой водой.

4.1.10Требования охраны труда к освещению рабочего места.

Уровень освещенности на рабочем месте должен быть - при комбинированном освещении рабочих поверхностей показатель освещенности от общего и местного освещения на рабочем месте должен быть не менее 750 лк, при этом освещенность от общего освещения по помещению – не менее 200 лк.

Необходимая освещенность обеспечивается штатным освещением и переносными светильниками напряжением не выше 42 В. Светильники должны быть с исправными защитными колпачками и тщательно изолированными ручками.

4.1.11Требования охраны труда при работе на высоте, с люлекек, находящихся на подъёмнике и кранов.

4.1.11.1При проезде по ОРУ и под ВЛ подъемные и выдвижные части грузоподъемных машин и механизмов должны находиться в транспортном положении. Допускается в пределах рабочего места перемещение грузоподъемных машин по ровной местности с поднятым рабочим органом без груза и людей на подъемной или выдвижной части, если такое перемещение разрешается по заводской инструкции и при этом не требуется проезжать под неотключенными шинами и проводами ВЛ.

4.1.11.2На ОРУ скорость движения определяется местными условиями, но не должна превышать 10 км/ч. Под ВЛ автомобили, грузоподъемные машины и механизмы должны проезжать в местах наименьшего провеса проводов (у опор).

4.1.11.3У телескопических вышек и гидроподъемников перед началом работы должны быть проверены в действии выдвижная и подъемная части, а у телескопических вышек, кроме того, подъемная часть должна быть установлена вертикально и зафиксирована в таком положении.

4.1.11.4При всех работах в ОРУ и в пределах охранной зоны ВЛ без снятия напряжения механизмы и грузоподъемные машины должны заземляться. Грузоподъемные машины на гусеничном ходу при их установке непосредственно на грунте заземлять не требуется.

4.1.11.5Не допускается при работе грузоподъемных машин и механизмов пребывание людей под поднимаемым грузом, корзиной телескопической вышки, а также в непосредственной близости (ближе 5 м) от натягиваемых проводов (тросов), упоров, креплений и работающих механизмов.

4.1.11.6Не допускается работа грузоподъемных машин при ветре, вызывающем приближение на недопустимое расстояние грузов или свободных от них тросов и канатов, с помощью которых поднимается груз, до находящихся под напряжением токоведущих частей.

4.1.11.7В случае соприкосновения стрелы крана или корзины (люльки) подъемного механизма с токоведущими частями, находящимися под напряжением, машинист должен принять меры к быстрейшему разрыву возникшего контакта и отведению подвижной части механизма от токоведущих частей на расстояние, не менее указанного в табл. 1.1, предупредив окружающих работников о том, что механизм находится под напряжением.

Таблица 1.1

ДОПУСТИМЫЕ РАССТОЯНИЯ ДО ТОКОВЕДУЩИХ ЧАСТЕЙ,

НАХОДЯЩИХСЯ ПОД НАПРЯЖЕНИЕМ

Напряжение, кВ Расстояние от людей и

применяемых ими инструментов и приспособлений, от временных

ограждений, м

Расстояния от механизмов и грузоподъемных

машин в рабочем и

транспортом положении,

от стропов, грузозахватных приспособлений

и грузов, м

До 1На ВЛ 0,6 1,0
В остальных

электроуста-

новках

Не нормируется

(без прикосновения)

1,0
1 - 35 0,6 1,0
60, 110 1,0 1,5
150 1,5 2,0
220 2,0 2,5
330 2,5 3,5
400, 500 3,5 4,5
750 5,0 6,0
800 <*> 3,5 4,5
1150 8,0 10,0

<*> Постоянный ток.

5 ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

5.1Оформить наряд-допуск, в соответствии с установленным на АЭС порядке, и выполнить все организационно-технические мероприятия указанные в нём.

5.2Перед началом работ рабочая зона должна быть убрана от посторонних предметов, на рабочих местах должна быть размещена необходимая оснастка.

5.3Перед началом разборки любого соединения его необходимо тщательно протереть и при необходимости промыть моющим составом.

5.4При обнаружении дефектов (повреждений) в обязательном порядке должен быть поставлен в известность мастер бригады, выполняющей работы, старший мастер участка ГС, составлен акт дефектации и определен дополнительный объем работ по устранению дефекта.

5.5Отдельные мелкие детали разъединителей (крепеж, болты, шпонки и т.п.) должны складываться в специальные поддоны, коробки (ящики).

5.6Демонтированные узлы и элементы разъединителей должны быть уложены на деревянные или пластиковые подкладки для исключения повреждения.

5.7На время перерывов в работе в течение рабочего дня, по окончании рабочего дня и на выходные дни запрещается оставлять внутри разъединителя инструмент и приспособления, ветошь и т.п. Уплотнительные прокладки из резины, паронита, картона, сальники бывшие в употреблении дальнейшему использованию не подлежат.

5.8Производитель работ обязан осуществлять постоянный контроль за выполнением всеми членами бригады требований указанных в данной инструкции.

5.9Каждую смену, по окончанию работ, производитель работ обязан организовать уборку рабочего места. При ремонте производитель (руководитель) работ должен обращать особое внимание ремонтного персонала на соблюдение мероприятий, исключающих попадание в оборудование посторонних предметов.

5.10Сборка фланцевых соединений должна осуществляться в соответствии с требованиями общих технических требований по сборке фланцевых соединений РД ЭО 0198–2000, при этом затяжка фланцевых соединений, в соответствии с требованиями п. 5.3. РД ЭО 0198–2000, должна производится симметрично последовательно крест–накрест в направлении по часовой стрелке. Затяжка должна быть равномерной и выполняться в 3–4 прохода.

6ВЕДОМОСТЬ ОСНАСТКИ

НаименованиеОбозначениеКол–во (шт.)Примечание
Грузоподъёмные и транспортные машины
Тележка монтажная г/п 1 т 1
Автокран СМК-14 (КС-4574) 1по необходимости
Автоподъёмник АП-17 (АГП-22) 1
Инструменты и приспособления
Набор инструмента 1комплект
Лестница L=5м 1
Щётка металлическая 2
Кисть волосяная 4
Шприц автомобильный 1
Средства индивидуальной защиты (СИЗ)
Каска защитнаяГОСТ 12.4.087-844
Переносное заземлениеГОСТ Р 51853-011комплект
Пояс предохранительный 3
Очки защитныеГОСТ 12.4.001-802
Перчатки (рукавицы)ГОСТ 28846-902пар
Перчатки прорезиненныеГОСТ Р 50435-922пар
Прочее
Контейнер для отходов 2из наличия
Переносной ручной электрический светильник 2из наличия
Уборочный инвентарь 2комплект
Удлинитель L=50 м 2из наличия

Примечание: допускается применение оснастки других типов (марок), технические характеристики которых соответствуют требованиям настоящей ТК и действующих нормативных документов.

7ВЕДОМОСТЬ МАТЕРИАЛОВ

НаименованиеОбозначениеКол–воПримечание
Бензин - «Калоша» (Б-70)ГОСТ 1510-84 5 л
Смазка «Циатим-221» 0,6 кг
ВатинГОСТ 19331-813 м
Шкурка шлифовальная 50 м2
Салфетка техническая 30 шт
Лента сигнальная 50 м
Краска жёлтая 1,5 кг
Краска зелёная 1,5 кг
Краска красная 1,5 кг
Эмаль ПФ – 115 серая «серебрянка» 10 кг
Растворитель (толуол, ацетон) 3 кг
Шпатлёвка влагостойкая ПФ-00-2 0,5 кг
Шкурка шлифовальная 1 м2

Примечание: допускается применение материалов других типов (марок), удовлетворяющих требованиям настоящей ТК и действующих нормативных документов.

8ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ РАБОТ

Текущий ремонт разъединителей типа РЛНД, РЛНЗ, РНД-110,220; РНДЗ-2-500/3200У1 (РНДЗ-2-500/2000У1) аналогичен, и производится в последовательности приведённой ниже.

8.1Провести внешний осмотр разъединителя.

8.1.1выявить дефекты;

8.1.2определить объем работ.
